Ressort de compression VD-429A Acier inoxydable Ø 10 x 74 x 200 mm

Prix échelonnés - Ressort de compression VD-429A

Quantité	Prix unitaire [EUR]
1	32,5200 EUR
2	25,9100 EUR
3	24,1100 EUR
7	22,2200 EUR
17	20,7400 EUR
37	19,3000 EUR
75	18,6900 EUR
125	18,6900 EUR
175	18,6900 EUR
250	18,6900 EUR
350	18,6900 EUR

Ressort de compression Acheter

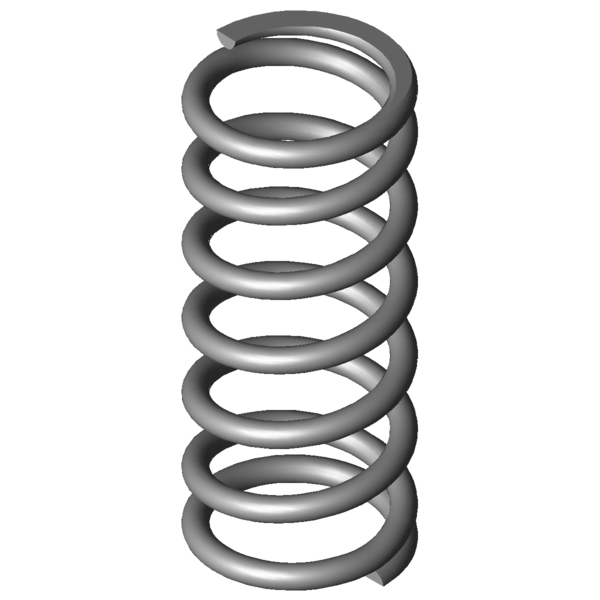

Image du produit Ressort de compression VD-429A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-429A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	74	mm	diamètre d'enroulement moyen
De	84	mm	diamètre extérieur d'enroulement
Dd	62	mm	diamètre maximal du mandrin
Dh	86,8	mm	diamètre minimum de la douille
L0	200	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3344,951	N	force maximum en cas de charge statique
Ln	114,8	mm	longueur minimum en cas de charge statique
sn	85,2	mm	flexion maximum en cas de charge statique
Fndyn	2787,459	N	force maximum pour charge dynamique
Lndyn	129	mm	longueur minimum pour utilisation dynamique
shdyn	8,5	mm	course maximum en cas d'utilisation dynamique
S	34,545	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	39,26	N/mm	raideur du ressort
Masse	1082,4633	g	masse d'un ressort
Fntol	188	N	tolérance (+/-) pour force maximum statique
Fndtol	178	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,75	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BC	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-429A Acier inoxydable Ø 10 x 74 x 200 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-429A Acier inoxydable Ø 10 x 74 x 200 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-429A Acier inoxydable Ø 10 x 74 x 200 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-429A Acier inoxydable Ø 10 x 74 x 200 mm

calcul du chemin de force Ressort de compression VD-429A

Formulaire de demande Ressort de compression VD-429A Acier inoxydable Ø 10 x 74 x 200 mm

Formulaire de demande Ressort de compression VD-429A

Ressorts de compression similaires pour Ressort de compression VD-429A Acier inoxydable Ø 10 x 74 x 200 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-429A	1.4310	10	84	200	3344,951	114,8	85,2	5,5	39,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-429A	EN 10270-1	10	84	200	3739,066	118,2	81,8	5,5	45,71	92,9 \| 100,0 \| 92,7 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	45,5 \| 83,8 \| 41,6 \| 11,1
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	44,8 \| 83,7 \| 38,2 \| 12,5
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	47,6 \| 76,1 \| 52,0 \| 14,7
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	49,0 \| 79,6 \| 50,4 \| 17,1
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	50,3 \| 86,5 \| 46,9 \| 17,6
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	50,2 \| 77,6 \| 53,3 \| 19,6
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	53,9 \| 86,1 \| 53,0 \| 22,8
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	57,2 \| 89,1 \| 54,8 \| 27,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	60,2 \| 88,5 \| 59,8 \| 32,4
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	62,3 \| 91,3 \| 60,3 \| 35,3
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	63,5 \| 83,3 \| 64,6 \| 42,7
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	65,7 \| 87,4 \| 66,7 \| 43,0
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	69,8 \| 93,4 \| 70,1 \| 45,8
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	87,3 \| 93,6 \| 89,2 \| 79,1
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	96,2 \| 95,6 \| 97,7 \| 95,4

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-429A

Pays d'origine: DE, German; Ressort de compression VD-429A

Image du produit - Ressorts de compression VD-429A

QR-Code: Ressort de compression VD-429A

QR-Code - Ressorts de compression - VD-429A | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-429a.html
