Ressort de compression VD-426A Acier inoxydable Ø 10 x 80 x 230 mm

Prix échelonnés - Ressort de compression VD-426A

Quantité Prix unitaire [EUR]
1 32,5200 EUR
2 25,9100 EUR
3 24,1100 EUR
7 22,2200 EUR
17 20,7400 EUR
37 19,3000 EUR
75 18,6900 EUR
125 18,6900 EUR
175 18,6900 EUR
250 18,6900 EUR
350 18,6900 EUR

Ressort de compression Acheter

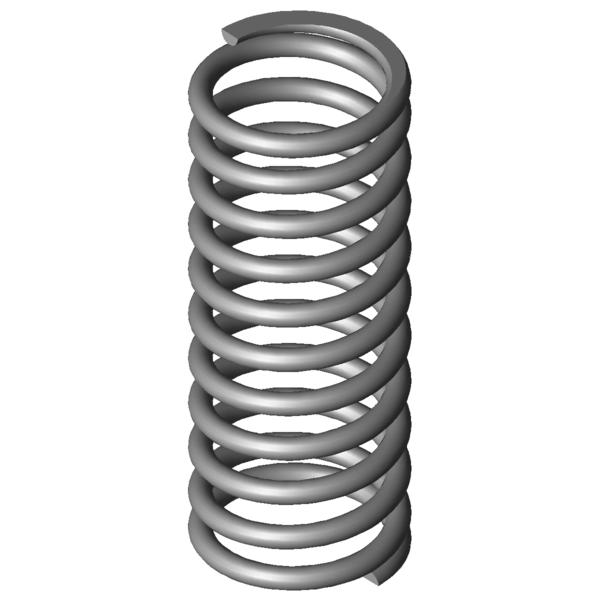

Image du produit Ressort de compression VD-426A
Image du produit Ressort de compression VD-426A
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-426A

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 10 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 80 mm diamètre d'enroulement moyen
De 90 mm diamètre extérieur d'enroulement
Dd 68 mm diamètre maximal du mandrin
Dh 93 mm diamètre minimum de la douille
L0 230 mm longueur libre
Lk mm longueur de flambage
Fn 1733,81 N force maximum en cas de charge statique
Ln 133,62 mm longueur minimum en cas de charge statique
sn 96,38 mm flexion maximum en cas de charge statique
Fndyn 1566,329 N force maximum pour charge dynamique
Lndyn 142,93 mm longueur minimum pour utilisation dynamique
shdyn 58,1 mm course maximum en cas d'utilisation dynamique
S 23,158 mm pas, écart de milieu du fil à milieu du fil
n 9,5 nombre de spires utiles
nt nombre total de spires
R 17,989 N/mm raideur du ressort
Masse 1794,3536 g masse d'un ressort
Fntol 129 N tolérance (+/-) pour force maximum statique
Fndtol 127 N tolérance (+/-) pour force maximum dynamique
Detol 1 mm tolérance (+/-) du diamètre extérieur
L0tol 4,76 mm tolérance (+/-) pour longueur libre
Groupe de prix #BC - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-426A Acier inoxydable Ø 10 x 80 x 230 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-426A Acier inoxydable Ø 10 x 80 x 230 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-426A Acier inoxydable Ø 10 x 80 x 230 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-426A Acier inoxydable Ø 10 x 80 x 230 mm

calcul du chemin de force Ressort de compression VD-426A

Formulaire de demande Ressort de compression VD-426A Acier inoxydable Ø 10 x 80 x 230 mm

Formulaire de demande Ressort de compression VD-426A

Ressorts de compression similaires pour Ressort de compression VD-426A Acier inoxydable Ø 10 x 80 x 230 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-426A 1.4310 10 90 230 1733,81 133,62 96,38 9,5 17,989 75,8 | 92,0 | 77,6 | 57,9
D-426A EN 10270-1 10 90 230 2018,65 133,62 96,38 9,5 20,945 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389E-24 89 280 4,483 1.4310 843,868 91,75 188,25 52,8 | 83,7 | 49,9 | 24,9
VD-366 86,3 220 4,895 1.4310 787,598 59,1 160,9 54,9 | 84,8 | 52,7 | 27,2
VD-394C 98 285 5,784 1.4310 1030,1 106,9 178,1 57,7 | 84,2 | 56,8 | 32,2
VD-372 69,3 235 6,485 1.4310 1008,22 79,54 155,46 58,5 | 79,3 | 60,1 | 36,1
VD-391 108 260 6,516 1.4310 1207,401 74,71 185,29 60,3 | 83,9 | 60,8 | 36,2
VD-389E-22 89 190 6,928 1.4310 870,826 64,3 125,7 53,5 | 87,0 | 51,2 | 22,3
VD-389H 75 254 7,033 1.4310 1107,277 96,56 157,44 61,0 | 81,3 | 62,5 | 39,1
VD-397 88 285 8,235 1.4310 1515,294 101 184 67,3 | 86,2 | 69,9 | 45,8
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 60,3 | 83,4 | 61,7 | 35,8
VD-399C 81 220 10,839 1.4310 1308,316 99,29 120,71 75,5 | 88,6 | 77,7 | 60,2
VD-396 88 180 12,727 1.4310 1387,273 71 109 67,9 | 81,1 | 71,7 | 50,9
VD-414F 100 200 13,851 1.4310 1661,592 80,04 119,96 71,7 | 85,3 | 74,5 | 55,4
VD-421 110 230 15,909 1.4310 2247,159 88,75 141,25 85,0 | 93,9 | 72,7 | 88,4
VD-402 71 205 16,863 1.4310 1819,055 97,13 107,87 89,6 | 82,7 | 92,3 | 93,7
VD-426A 90 230 17,989 1.4310 1733,81 133,62 96,38 75,8 | 92,0 | 77,6 | 57,9
VD-427 90 255 20,106 1.4310 2680,894 121,66 133,34 84,9 | 96,7 | 68,5 | 89,5
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 85,6 | 89,2 | 87,2 | 80,5
VD-429A 84 200 39,26 1.4310 3344,951 114,8 85,2 87,3 | 93,6 | 89,2 | 79,1
VD-432 73 200 41,169 1.4310 3352,762 118,56 81,44 84,0 | 89,5 | 87,0 | 75,5
Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-426A

Pays d'origine: DE, German; Ressort de compression VD-426A
