Ressort de compression VD-391 Acier inoxydable Ø 8 x 100 x 260 mm

Prix échelonnés - Ressort de compression VD-391

Quantité Prix unitaire [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0800 EUR
175 6,0800 EUR
250 6,0800 EUR
350 6,0800 EUR

Ressort de compression Acheter

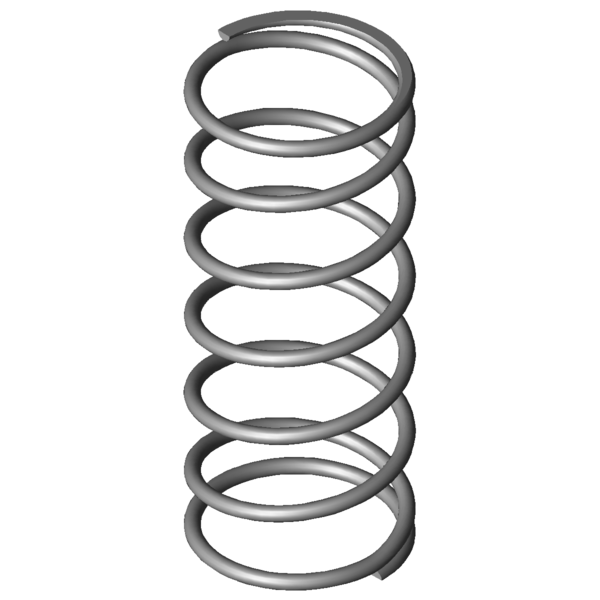

Image du produit Ressort de compression VD-391
Image du produit Ressort de compression VD-391
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-391

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 8 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 100 mm diamètre d'enroulement moyen
De 108 mm diamètre extérieur d'enroulement
Dd 89 mm diamètre maximal du mandrin
Dh 111 mm diamètre minimum de la douille
L0 260 mm longueur libre
Lk mm longueur de flambage
Fn 1207,401 N force maximum en cas de charge statique
Ln 74,71 mm longueur minimum en cas de charge statique
sn 185,29 mm flexion maximum en cas de charge statique
Fndyn 1159,457 N force maximum pour charge dynamique
Lndyn 82,07 mm longueur minimum pour utilisation dynamique
shdyn 35,05 mm course maximum en cas d'utilisation dynamique
S 45,818 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 6,516 N/mm raideur du ressort
Masse 936,1845 g masse d'un ressort
Fntol 74,2 N tolérance (+/-) pour force maximum statique
Fndtol 73,4 N tolérance (+/-) pour force maximum dynamique
Detol 1,5 mm tolérance (+/-) du diamètre extérieur
L0tol 7,01 mm tolérance (+/-) pour longueur libre
Groupe de prix #AU - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-391 Acier inoxydable Ø 8 x 100 x 260 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-391 Acier inoxydable Ø 8 x 100 x 260 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-391 Acier inoxydable Ø 8 x 100 x 260 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-391 Acier inoxydable Ø 8 x 100 x 260 mm

calcul du chemin de force Ressort de compression VD-391

Formulaire de demande Ressort de compression VD-391 Acier inoxydable Ø 8 x 100 x 260 mm

Formulaire de demande Ressort de compression VD-391

Ressorts de compression similaires pour Ressort de compression VD-391 Acier inoxydable Ø 8 x 100 x 260 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-391 1.4310 8 108 260 1207,401 74,71 185,29 5,5 6,516 100,0 | 100,0 | 100,0 | 100,0
D-391 EN 10270-1 8 108 260 1405,759 74,71 185,29 5,5 7,587 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-58 90 210 2,251 1.4310 285,527 83,15 126,85 53,4 | 79,7 | 46,1 | 34,5
VD-364R-50 115 196 2,502 1.4310 376,542 45,5 150,5 58,7 | 81,4 | 56,2 | 38,4
VD-364T 105 291 2,606 1.4310 593,05 63,47 227,53 64,6 | 88,4 | 65,3 | 40,0
VD-389E-14 105 350 2,626 1.4310 664,391 97 253 63,6 | 86,3 | 64,1 | 40,3
VD-389C 120 331 2,647 1.4310 687,24 71,4 259,6 63,4 | 85,3 | 64,1 | 40,6
VD-366A 86,3 230 3,167 1.4310 460,969 84,46 145,54 63,1 | 82,4 | 58,4 | 48,6
VD-364R-62 77 230 3,728 1.4310 563,555 78,81 151,19 66,5 | 78,3 | 64,1 | 57,2
VD-389E-12 105 230 4,058 1.4310 658,685 67,7 162,3 74,8 | 91,1 | 71,1 | 62,3
VD-364S 105 180 4,096 1.4310 553,059 44,97 135,03 68,0 | 81,7 | 59,3 | 62,9
VD-389B 120 216 4,16 1.4310 688,374 50,53 165,47 74,6 | 86,9 | 73,2 | 63,8
VD-389E-24 89 280 4,483 1.4310 843,868 91,75 188,25 80,2 | 87,6 | 84,2 | 68,8
VD-366 86,3 220 4,895 1.4310 787,598 59,1 160,9 77,4 | 81,1 | 76,0 | 75,1
VD-414D-12 135 280 5,218 1.4310 1006,551 87,1 192,9 85,7 | 87,2 | 89,7 | 80,1
VD-394C 98 285 5,784 1.4310 1030,1 106,9 178,1 91,2 | 94,0 | 90,7 | 88,8
VD-391 108 260 6,516 1.4310 1207,401 74,71 185,29 100,0 | 100,0 | 100,0 | 100,0
VD-389H 75 254 7,033 1.4310 1107,277 96,56 157,44 88,6 | 84,9 | 88,3 | 92,7
VD-414D-22 120 255 7,632 1.4310 1276,094 87,8 167,2 90,0 | 92,3 | 92,4 | 85,4
VD-414G 100 332 8,019 1.4310 1658,676 125,16 206,84 83,0 | 86,6 | 81,2 | 81,3
VD-397 88 285 8,235 1.4310 1515,294 101 184 86,5 | 90,9 | 89,5 | 79,1
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 77,3 | 87,3 | 71,8 | 72,9
VD-390 108 170 10,24 1.4310 1194,368 53,36 116,64 77,7 | 88,5 | 80,9 | 63,6
VD-422 110 345 10,294 1.4310 2251,838 126,25 218,75 72,3 | 84,5 | 69,2 | 63,3
VD-399C 81 220 10,839 1.4310 1308,316 99,29 120,71 75,1 | 86,5 | 78,7 | 60,1
VD-414F 100 200 13,851 1.4310 1661,592 80,04 119,96 67,3 | 86,1 | 68,7 | 47,0
VD-421 110 230 15,909 1.4310 2247,159 88,75 141,25 64,9 | 88,9 | 65,0 | 41,0
VD-426A 90 230 17,989 1.4310 1733,81 133,62 96,38 60,3 | 83,9 | 60,8 | 36,2
VD-427 90 255 20,106 1.4310 2680,894 121,66 133,34 59,3 | 87,1 | 58,5 | 32,4
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-391

Pays d'origine: DE, German; Ressort de compression VD-391
