Ressort de compression VD-389E-12 Acier inoxydable Ø 7 x 98 x 230 mm

Prix échelonnés - Ressort de compression VD-389E-12

Quantité Prix unitaire [EUR]
1 18,8000 EUR
2 14,9700 EUR
3 11,4700 EUR
7 9,9300 EUR
17 8,7700 EUR
37 7,3800 EUR
75 7,2700 EUR
125 7,2700 EUR
175 7,2700 EUR
250 7,2700 EUR
350 7,2700 EUR

Ressort de compression Acheter

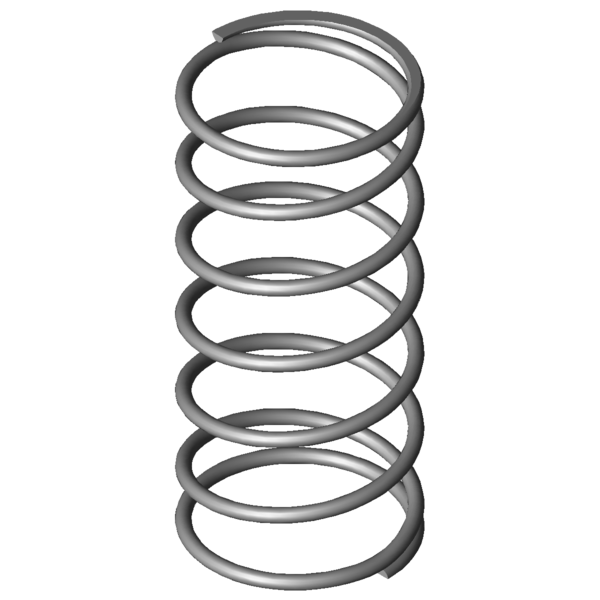

Image du produit Ressort de compression VD-389E-12
Image du produit Ressort de compression VD-389E-12
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389E-12

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 7 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 98 mm diamètre d'enroulement moyen
De 105 mm diamètre extérieur d'enroulement
Dd 89,3 mm diamètre maximal du mandrin
Dh 108,3 mm diamètre minimum de la douille
L0 230 mm longueur libre
Lk mm longueur de flambage
Fn 658,685 N force maximum en cas de charge statique
Ln 67,7 mm longueur minimum en cas de charge statique
sn 162,3 mm flexion maximum en cas de charge statique
Fndyn 626,218 N force maximum pour charge dynamique
Lndyn 75,7 mm longueur minimum pour utilisation dynamique
shdyn 66,2 mm course maximum en cas d'utilisation dynamique
S 40,545 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 4,058 N/mm raideur du ressort
Masse 702,4309 g masse d'un ressort
Fntol 51,02 N tolérance (+/-) pour force maximum statique
Fndtol 55,1 N tolérance (+/-) pour force maximum dynamique
Detol 1,5 mm tolérance (+/-) du diamètre extérieur
L0tol 10 mm tolérance (+/-) pour longueur libre
Groupe de prix #AY - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389E-12 Acier inoxydable Ø 7 x 98 x 230 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389E-12 Acier inoxydable Ø 7 x 98 x 230 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389E-12 Acier inoxydable Ø 7 x 98 x 230 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389E-12 Acier inoxydable Ø 7 x 98 x 230 mm

calcul du chemin de force Ressort de compression VD-389E-12

Formulaire de demande Ressort de compression VD-389E-12 Acier inoxydable Ø 7 x 98 x 230 mm

Formulaire de demande Ressort de compression VD-389E-12

Ressorts de compression similaires pour Ressort de compression VD-389E-12 Acier inoxydable Ø 7 x 98 x 230 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389E-12 1.4310 7 105 230 658,685 67,7 162,3 5,5 4,058 100,0 | 100,0 | 100,0 | 100,0
D-389E-12 EN 10270-1 7 105 230 767,039 67,67 162,33 5,5 4,725 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313T 70 233 1,417 1.4310 271,73 41,18 191,82 57,3 | 74,2 | 62,9 | 34,9
VD-339G 75 224 1,862 1.4310 332,631 45,34 178,66 64,7 | 77,7 | 70,7 | 45,9
VD-339X 85 252 1,942 1.4310 390,717 50,81 201,19 66,4 | 81,2 | 70,0 | 47,9
VD-364C 95 278 2,031 1.4310 450,206 56,29 221,71 68,2 | 83,9 | 70,8 | 50,0
VD-364R-58 90 210 2,251 1.4310 285,527 83,15 126,85 67,9 | 87,6 | 60,8 | 55,5
VD-364R-50 115 196 2,502 1.4310 376,542 45,5 150,5 74,7 | 87,4 | 74,9 | 61,6
VD-364T 105 291 2,606 1.4310 593,05 63,47 227,53 78,2 | 89,7 | 80,7 | 64,2
VD-366A 86,3 230 3,167 1.4310 460,969 84,46 145,54 82,9 | 90,7 | 79,8 | 78,0
VD-364B 95 181 3,191 1.4310 450,496 39,82 141,18 79,6 | 82,6 | 77,7 | 78,6
VD-364E-14 70 220 3,51 1.4310 519,193 72,1 147,9 83,9 | 80,3 | 85,0 | 86,5
VD-364R-62 77 230 3,728 1.4310 563,555 78,81 151,19 89,2 | 86,3 | 89,4 | 91,8
VD-389E-12 105 230 4,058 1.4310 658,685 67,7 162,3 100,0 | 100,0 | 100,0 | 100,0
VD-364S 105 180 4,096 1.4310 553,059 44,97 135,03 90,7 | 89,4 | 83,6 | 99,1
VD-389B 120 216 4,16 1.4310 688,374 50,53 165,47 96,1 | 93,8 | 96,9 | 97,6
VD-369E 78,3 210 4,345 1.4310 555,897 82,05 127,95 86,8 | 85,3 | 81,6 | 93,4
VD-389E-24 89 280 4,483 1.4310 843,868 91,75 188,25 87,2 | 89,0 | 82,1 | 90,5
VD-366 86,3 220 4,895 1.4310 787,598 59,1 160,9 87,9 | 89,3 | 91,4 | 82,9
VD-394C 98 285 5,784 1.4310 1030,1 106,9 178,1 78,3 | 87,2 | 77,5 | 70,2
VD-389E-10 105 145 6,378 1.4310 617,347 48,2 96,8 76,0 | 87,7 | 76,7 | 63,6
VD-372 69,3 235 6,485 1.4310 1008,22 79,54 155,46 75,9 | 84,6 | 80,6 | 62,6
VD-391 108 260 6,516 1.4310 1207,401 74,71 185,29 74,8 | 91,1 | 71,1 | 62,3
VD-389E-22 89 190 6,928 1.4310 870,826 64,3 125,7 74,7 | 89,1 | 76,5 | 58,6
VD-414D-22 120 255 7,632 1.4310 1276,094 87,8 167,2 70,9 | 85,2 | 74,3 | 53,2
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 66,6 | 87,1 | 67,4 | 45,4
VD-390 108 170 10,24 1.4310 1194,368 53,36 116,64 63,1 | 86,2 | 63,5 | 39,6
VD-399C 81 220 10,839 1.4310 1308,316 99,29 120,71 62,2 | 86,8 | 62,4 | 37,4
VD-414F 100 200 13,851 1.4310 1661,592 80,04 119,96 57,6 | 86,7 | 56,8 | 29,3
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-389E-12

Pays d'origine: DE, German; Ressort de compression VD-389E-12
