Ressort de compression VD-389B Acier inoxydable Ø 7 x 113 x 216 mm

Prix échelonnés - Ressort de compression VD-389B

Quantité	Prix unitaire [EUR]
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Ressort de compression Acheter

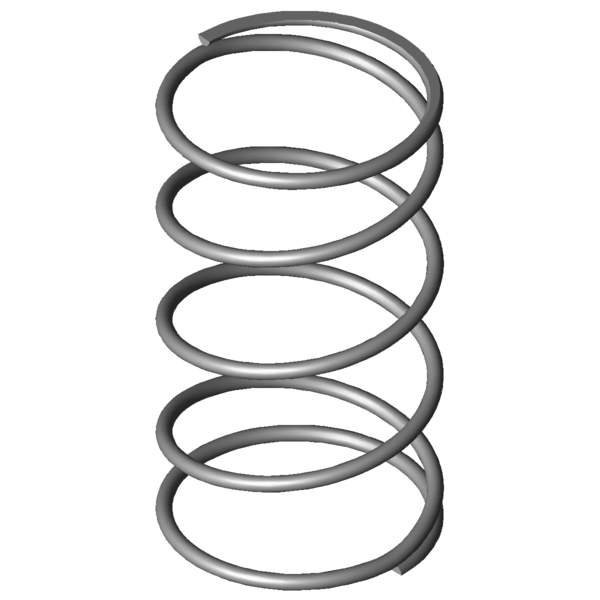

Image du produit Ressort de compression VD-389B

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389B

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	113	mm	diamètre d'enroulement moyen
De	120	mm	diamètre extérieur d'enroulement
Dd	103	mm	diamètre maximal du mandrin
Dh	126	mm	diamètre minimum de la douille
L0	216	mm	longueur libre
Lk		mm	longueur de flambage
Fn	688,374	N	force maximum en cas de charge statique
Ln	50,53	mm	longueur minimum en cas de charge statique
sn	165,47	mm	flexion maximum en cas de charge statique
Fndyn	663,317	N	force maximum pour charge dynamique
Lndyn	56,55	mm	longueur minimum pour utilisation dynamique
shdyn	46,37	mm	course maximum en cas d'utilisation dynamique
S	59,714	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	4,16	N/mm	raideur du ressort
Masse	593,9603	g	masse d'un ressort
Fntol	57,2	N	tolérance (+/-) pour force maximum statique
Fndtol	56,7	N	tolérance (+/-) pour force maximum dynamique
Detol	2,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	9,33	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AU	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389B Acier inoxydable Ø 7 x 113 x 216 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389B Acier inoxydable Ø 7 x 113 x 216 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389B Acier inoxydable Ø 7 x 113 x 216 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389B Acier inoxydable Ø 7 x 113 x 216 mm

calcul du chemin de force Ressort de compression VD-389B

Formulaire de demande Ressort de compression VD-389B Acier inoxydable Ø 7 x 113 x 216 mm

Formulaire de demande Ressort de compression VD-389B

Ressorts de compression similaires pour Ressort de compression VD-389B Acier inoxydable Ø 7 x 113 x 216 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389B	1.4310	7	120	216	688,374	50,53	165,47	3,5	4,16	100,0 \| 100,0 \| 100,0 \| 100,0
D-389B	EN 10270-1	7	120	216	801,464	50,53	165,47	3,5	4,843	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	61,7 \| 84,5 \| 62,4 \| 38,3
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	63,2 \| 74,4 \| 70,5 \| 44,8
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	66,4 \| 86,0 \| 59,1 \| 54,1
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	74,6 \| 90,8 \| 72,8 \| 60,1
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	79,6 \| 85,3 \| 77,5 \| 76,1
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	77,5 \| 80,5 \| 75,4 \| 76,7
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	81,7 \| 78,4 \| 82,4 \| 84,4
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	85,8 \| 81,3 \| 86,6 \| 89,6
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	96,1 \| 93,8 \| 96,9 \| 97,6
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	88,8 \| 86,9 \| 81,0 \| 98,5
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	100,0 \| 100,0 \| 100,0 \| 100,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	86,3 \| 84,2 \| 79,0 \| 95,8
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	88,0 \| 86,7 \| 92,3 \| 85,0
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	79,4 \| 81,3 \| 77,1 \| 79,7
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	75,5 \| 80,9 \| 74,6 \| 71,1
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	74,6 \| 86,9 \| 73,2 \| 63,8
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	75,0 \| 87,4 \| 77,5 \| 60,0
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	72,8 \| 87,5 \| 76,5 \| 54,5
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	68,7 \| 84,1 \| 71,3 \| 50,7
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	66,6 \| 84,9 \| 68,2 \| 46,5
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	63,4 \| 85,4 \| 64,1 \| 40,6
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	61,9 \| 84,4 \| 62,8 \| 38,4
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	59,8 \| 85,5 \| 59,3 \| 34,7
VD-396	88	180	12,727	1.4310	1387,273	71	109	57,3 \| 81,4 \| 57,7 \| 32,7
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	59,4 \| 84,6 \| 61,2 \| 32,5
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	57,2 \| 84,6 \| 57,0 \| 30,0

Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-389B

Pays d'origine: DE, German; Ressort de compression VD-389B
