Ressort de compression VD-414D-10 Acier inoxydable Ø 9 x 126 x 185 mm

Prix échelonnés - Ressort de compression VD-414D-10

Quantité	Prix unitaire [EUR]
1	19,3600 EUR
2	15,4300 EUR
3	12,4800 EUR
7	10,6000 EUR
17	9,3700 EUR
37	8,2100 EUR
75	8,1200 EUR
125	8,1200 EUR
175	8,1200 EUR
250	8,1200 EUR
350	8,1200 EUR

Ressort de compression Acheter

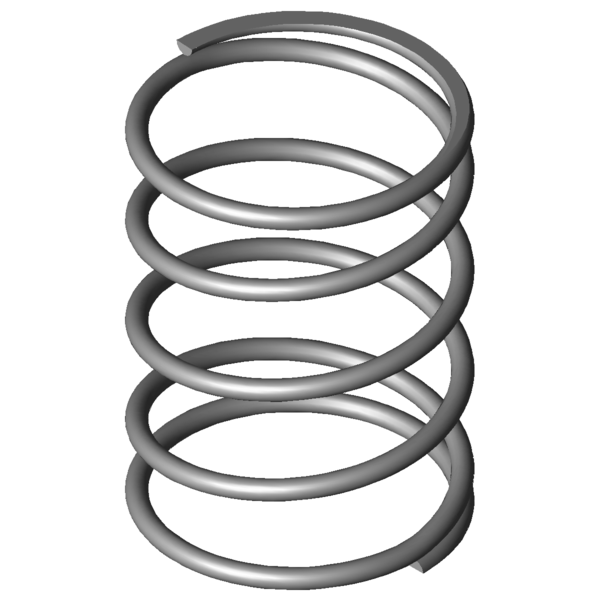

Image du produit Ressort de compression VD-414D-10

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414D-10

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	126	mm	diamètre d'enroulement moyen
De	135	mm	diamètre extérieur d'enroulement
Dd	114,5	mm	diamètre maximal du mandrin
Dh	138,7	mm	diamètre minimum de la douille
L0	185	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1008,974	N	force maximum en cas de charge statique
Ln	61,95	mm	longueur minimum en cas de charge statique
sn	123,05	mm	flexion maximum en cas de charge statique
Fndyn	957,726	N	force maximum pour charge dynamique
Lndyn	68,2	mm	longueur minimum pour utilisation dynamique
shdyn	45,4	mm	course maximum en cas d'utilisation dynamique
S	50,286	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	8,2	N/mm	raideur du ressort
Masse	1094,8092	g	masse d'un ressort
Fntol	86,94	N	tolérance (+/-) pour force maximum statique
Fndtol	86,1	N	tolérance (+/-) pour force maximum dynamique
Detol	2,3	mm	tolérance (+/-) du diamètre extérieur
L0tol	8,8	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AZ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414D-10 Acier inoxydable Ø 9 x 126 x 185 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414D-10 Acier inoxydable Ø 9 x 126 x 185 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414D-10 Acier inoxydable Ø 9 x 126 x 185 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414D-10 Acier inoxydable Ø 9 x 126 x 185 mm

calcul du chemin de force Ressort de compression VD-414D-10

Formulaire de demande Ressort de compression VD-414D-10 Acier inoxydable Ø 9 x 126 x 185 mm

Formulaire de demande Ressort de compression VD-414D-10

Ressorts de compression similaires pour Ressort de compression VD-414D-10 Acier inoxydable Ø 9 x 126 x 185 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414D-10	1.4310	9	135	185	1008,974	61,95	123,05	3,5	8,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-414D-10	EN 10270-1	9	135	185	1175,116	61,91	123,09	3,5	9,547	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	60,4 \| 76,4 \| 65,9 \| 38,9
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	59,5 \| 74,2 \| 61,9 \| 42,4
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	59,4 \| 69,9 \| 65,3 \| 42,9
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	62,9 \| 67,7 \| 72,4 \| 48,5
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	66,2 \| 78,7 \| 70,5 \| 49,5
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	68,2 \| 81,7 \| 73,0 \| 50,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	68,7 \| 84,1 \| 71,3 \| 50,7
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	69,9 \| 72,7 \| 77,3 \| 59,7
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	78,0 \| 88,7 \| 81,8 \| 63,6
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	78,9 \| 87,6 \| 77,9 \| 71,4
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	75,2 \| 78,0 \| 69,9 \| 77,8
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	77,9 \| 72,4 \| 79,4 \| 81,9
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	85,6 \| 80,4 \| 92,1 \| 84,5
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	85,5 \| 87,1 \| 76,3 \| 93,1
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	91,4 \| 87,2 \| 95,3 \| 91,7
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	85,5 \| 86,9 \| 89,6 \| 80,1
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	81,6 \| 93,6 \| 82,9 \| 68,4
VD-396	88	180	12,727	1.4310	1387,273	71	109	76,3 \| 83,8 \| 80,7 \| 64,4
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	76,8 \| 93,4 \| 73,0 \| 64,1
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	75,7 \| 88,9 \| 79,1 \| 59,2
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	67,2 \| 84,0 \| 66,0 \| 51,5
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	60,4 \| 82,2 \| 61,4 \| 37,7
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	58,5 \| 84,2 \| 58,4 \| 32,8
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	54,9 \| 83,8 \| 54,5 \| 26,4
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	50,7 \| 81,6 \| 49,7 \| 20,9
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	49,0 \| 78,9 \| 48,1 \| 19,9

Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-414D-10

Pays d'origine: DE, German; Ressort de compression VD-414D-10
