Ressort de compression VD-414D-12 Acier inoxydable Ø 9 x 126 x 280 mm

Prix échelonnés - Ressort de compression VD-414D-12

Quantité Prix unitaire [EUR]
1 37,1900 EUR
2 29,6300 EUR
3 28,2300 EUR
7 25,1100 EUR
17 23,2700 EUR
37 21,7700 EUR
75 21,6400 EUR
125 21,6400 EUR
175 21,6400 EUR
250 21,6400 EUR
350 21,6400 EUR

Ressort de compression Acheter

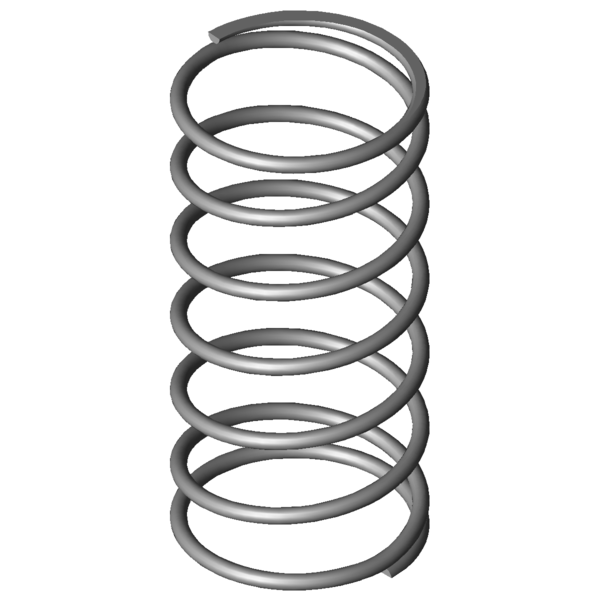

Image du produit Ressort de compression VD-414D-12
Image du produit Ressort de compression VD-414D-12
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414D-12

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 9 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 126 mm diamètre d'enroulement moyen
De 135 mm diamètre extérieur d'enroulement
Dd 114,5 mm diamètre maximal du mandrin
Dh 138,7 mm diamètre minimum de la douille
L0 280 mm longueur libre
Lk mm longueur de flambage
Fn 1006,551 N force maximum en cas de charge statique
Ln 87,1 mm longueur minimum en cas de charge statique
sn 192,9 mm flexion maximum en cas de charge statique
Fndyn 955,937 N force maximum pour charge dynamique
Lndyn 96,8 mm longueur minimum pour utilisation dynamique
shdyn 71,5 mm course maximum en cas d'utilisation dynamique
S 49,273 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 5,218 N/mm raideur du ressort
Masse 1492,9217 g masse d'un ressort
Fntol 78,17 N tolérance (+/-) pour force maximum statique
Fndtol 77,4 N tolérance (+/-) pour force maximum dynamique
Detol 2,3 mm tolérance (+/-) du diamètre extérieur
L0tol 12,1 mm tolérance (+/-) pour longueur libre
Groupe de prix #BD - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414D-12 Acier inoxydable Ø 9 x 126 x 280 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414D-12 Acier inoxydable Ø 9 x 126 x 280 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414D-12 Acier inoxydable Ø 9 x 126 x 280 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414D-12 Acier inoxydable Ø 9 x 126 x 280 mm

calcul du chemin de force Ressort de compression VD-414D-12

Formulaire de demande Ressort de compression VD-414D-12 Acier inoxydable Ø 9 x 126 x 280 mm

Formulaire de demande Ressort de compression VD-414D-12

Ressorts de compression similaires pour Ressort de compression VD-414D-12 Acier inoxydable Ø 9 x 126 x 280 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-414D-12 1.4310 9 135 280 1006,551 87,1 192,9 5,5 5,218 100,0 | 100,0 | 100,0 | 100,0
D-414D-12 EN 10270-1 9 135 280 1172,521 87 193 5,5 6,075 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-339Z-03 75 273 1,876 1.4310 382,194 69,25 203,76 57,3 | 69,5 | 66,3 | 35,9
VD-339X 85 252 1,942 1.4310 390,717 50,81 201,19 58,0 | 69,5 | 67,3 | 37,2
VD-364C 95 278 2,031 1.4310 450,206 56,29 221,71 60,6 | 76,9 | 65,9 | 38,9
VD-364R-50 115 196 2,502 1.4310 376,542 45,5 150,5 59,9 | 74,0 | 57,7 | 47,9
VD-342 68 275 2,573 1.4310 535,526 66,87 208,13 63,4 | 68,0 | 72,9 | 49,3
VD-364T 105 291 2,606 1.4310 593,05 63,47 227,53 67,7 | 81,3 | 71,8 | 50,0
VD-389E-14 105 350 2,626 1.4310 664,391 97 253 66,7 | 78,5 | 71,1 | 50,3
VD-389C 120 331 2,647 1.4310 687,24 71,4 259,6 68,6 | 83,8 | 71,3 | 50,7
VD-414D-14 135 425 3,376 1.4310 1013,918 124,7 300,3 78,4 | 88,6 | 81,8 | 64,7
VD-414B 150 389 3,724 1.4310 1110,833 90,67 298,33 78,8 | 87,3 | 77,6 | 71,4
VD-389E-12 105 230 4,058 1.4310 658,685 67,7 162,3 77,3 | 79,2 | 74,8 | 77,8
VD-389B 120 216 4,16 1.4310 688,374 50,53 165,47 79,4 | 81,3 | 77,1 | 79,7
VD-389E-24 89 280 4,483 1.4310 843,868 91,75 188,25 86,0 | 81,2 | 90,7 | 85,9
VD-414D-24 120 390 4,938 1.4310 1334,862 119,7 270,3 85,0 | 86,9 | 73,4 | 94,6
VD-414D-12 135 280 5,218 1.4310 1006,551 87,1 192,9 100,0 | 100,0 | 100,0 | 100,0
VD-394C 98 285 5,784 1.4310 1030,1 106,9 178,1 90,6 | 86,6 | 95,0 | 90,2
VD-414A 150 254 5,851 1.4310 1110,301 64,25 189,75 92,4 | 93,6 | 94,5 | 89,2
VD-391 108 260 6,516 1.4310 1207,401 74,71 185,29 85,7 | 87,2 | 89,7 | 80,1
VD-414D-22 120 255 7,632 1.4310 1276,094 87,8 167,2 81,5 | 93,3 | 82,8 | 68,4
VD-414G 100 332 8,019 1.4310 1658,676 125,16 206,84 76,1 | 86,1 | 77,0 | 65,1
VD-416 135 315 8,145 1.4310 1805,109 93,39 221,61 76,1 | 93,0 | 71,4 | 64,1
VD-414D-10 135 185 8,2 1.4310 1008,974 61,95 123,05 78,0 | 88,7 | 81,8 | 63,6
VD-397 88 285 8,235 1.4310 1515,294 101 184 76,1 | 84,1 | 80,9 | 63,4
VD-422 110 345 10,294 1.4310 2251,838 126,25 218,75 67,1 | 84,2 | 66,4 | 50,7
VD-414D-20 120 170 11,993 1.4310 1320,47 59,9 110,1 64,5 | 83,2 | 66,7 | 43,5
VD-415 135 205 12,8 1.4310 1770,2 66,7 138,3 64,3 | 87,7 | 64,3 | 40,8
VD-421 110 230 15,909 1.4310 2247,159 88,75 141,25 58,8 | 84,5 | 59,0 | 32,8
VD-426A 90 230 17,989 1.4310 1733,81 133,62 96,38 54,2 | 79,6 | 54,0 | 29,0
VD-427 90 255 20,106 1.4310 2680,894 121,66 133,34 54,0 | 82,6 | 53,3 | 26,0
VD-433 73 285 27,995 1.4310 3360,996 164,94 120,06 48,5 | 80,8 | 46,1 | 18,6
Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-414D-12

Pays d'origine: DE, German; Ressort de compression VD-414D-12
