Ressort de compression VD-414B Acier inoxydable Ø 9 x 141 x 389 mm

Prix échelonnés - Ressort de compression VD-414B

Quantité	Prix unitaire [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	23,2700 EUR
37	21,7700 EUR
75	21,6400 EUR
125	21,6400 EUR
175	21,6400 EUR
250	21,6400 EUR
350	21,6400 EUR

Ressort de compression Acheter

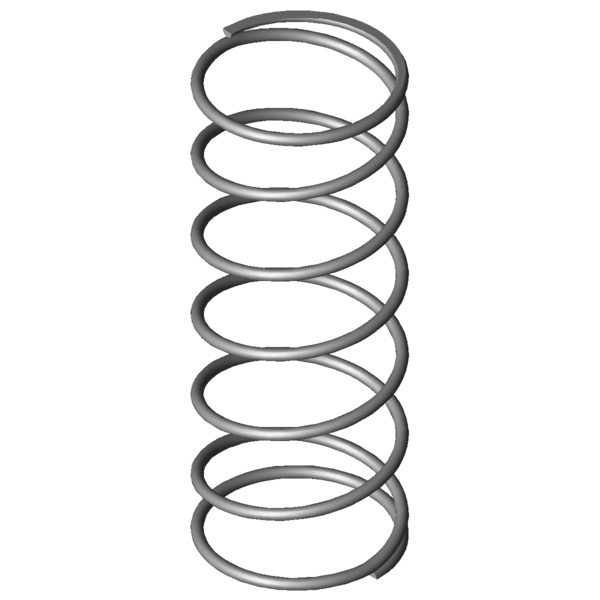

Image du produit Ressort de compression VD-414B

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414B

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	141	mm	diamètre d'enroulement moyen
De	150	mm	diamètre extérieur d'enroulement
Dd	128	mm	diamètre maximal du mandrin
Dh	156,2	mm	diamètre minimum de la douille
L0	389	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1110,833	N	force maximum en cas de charge statique
Ln	90,67	mm	longueur minimum en cas de charge statique
sn	298,33	mm	flexion maximum en cas de charge statique
Fndyn	1067,693	N	force maximum pour charge dynamique
Lndyn	102,26	mm	longueur minimum pour utilisation dynamique
shdyn	68,3	mm	course maximum en cas d'utilisation dynamique
S	69,091	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	3,724	N/mm	raideur du ressort
Masse	1670,6505	g	masse d'un ressort
Fntol	80,7	N	tolérance (+/-) pour force maximum statique
Fndtol	80	N	tolérance (+/-) pour force maximum dynamique
Detol	2,7	mm	tolérance (+/-) du diamètre extérieur
L0tol	14,16	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BD	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414B Acier inoxydable Ø 9 x 141 x 389 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414B Acier inoxydable Ø 9 x 141 x 389 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414B Acier inoxydable Ø 9 x 141 x 389 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414B Acier inoxydable Ø 9 x 141 x 389 mm

calcul du chemin de force Ressort de compression VD-414B

Formulaire de demande Ressort de compression VD-414B Acier inoxydable Ø 9 x 141 x 389 mm

Formulaire de demande Ressort de compression VD-414B

Ressorts de compression similaires pour Ressort de compression VD-414B Acier inoxydable Ø 9 x 141 x 389 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414B	1.4310	9	150	389	1110,833	90,67	298,33	5,5	3,724	100,0 \| 100,0 \| 100,0 \| 100,0
D-414B	EN 10270-1	9	150	389	1293,327	90,67	298,33	5,5	4,335	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	53,6 \| 75,7 \| 57,4 \| 27,7
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	52,7 \| 65,9 \| 63,3 \| 28,9
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	52,8 \| 67,7 \| 60,5 \| 30,2
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	57,5 \| 73,5 \| 56,3 \| 42,8
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	62,2 \| 66,5 \| 73,2 \| 47,0
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	62,9 \| 73,8 \| 61,3 \| 53,6
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	67,0 \| 70,6 \| 67,5 \| 63,0
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	62,9 \| 75,8 \| 68,4 \| 44,5
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	74,0 \| 79,3 \| 72,3 \| 70,5
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	63,6 \| 78,2 \| 67,5 \| 45,2
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	82,6 \| 88,5 \| 85,8 \| 73,4
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	80,2 \| 79,0 \| 79,8 \| 81,9
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	80,0 \| 72,9 \| 82,0 \| 85,1
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	93,3 \| 93,8 \| 95,3 \| 90,7
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394D	98	400	3,933	1.4310	1002,93	145	255	88,8 \| 83,8 \| 87,9 \| 94,7
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	90,8 \| 88,2 \| 91,1 \| 93,1
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	89,7 \| 86,9 \| 94,0 \| 88,3
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	84,6 \| 74,6 \| 92,7 \| 86,4
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	85,2 \| 93,2 \| 86,9 \| 75,4
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	78,8 \| 87,3 \| 77,6 \| 71,4
VD-417	135	475	5,271	1.4310	1800,318	133,42	341,58	77,5 \| 87,3 \| 74,5 \| 70,6
VD-398	88	410	5,6	1.4310	1506,4	141	269	76,4 \| 80,8 \| 82,0 \| 66,5
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	77,9 \| 88,4 \| 81,8 \| 63,6
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	68,1 \| 80,4 \| 70,6 \| 53,2
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	67,4 \| 81,9 \| 71,5 \| 48,8
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	66,2 \| 84,0 \| 68,2 \| 46,4
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	66,9 \| 87,0 \| 67,9 \| 45,7
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	60,5 \| 84,0 \| 61,3 \| 36,2
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	54,3 \| 81,7 \| 53,9 \| 27,2

Nombre de ressorts métalliques similaires: 29
