Ressort de compression VD-389J Acier inoxydable Ø 7 x 68 x 405 mm

Prix échelonnés - Ressort de compression VD-389J

Quantité	Prix unitaire [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	10,4200 EUR
37	9,2500 EUR
75	9,0900 EUR
125	9,0900 EUR
175	9,0900 EUR
250	9,0900 EUR
350	9,0900 EUR

Ressort de compression Acheter

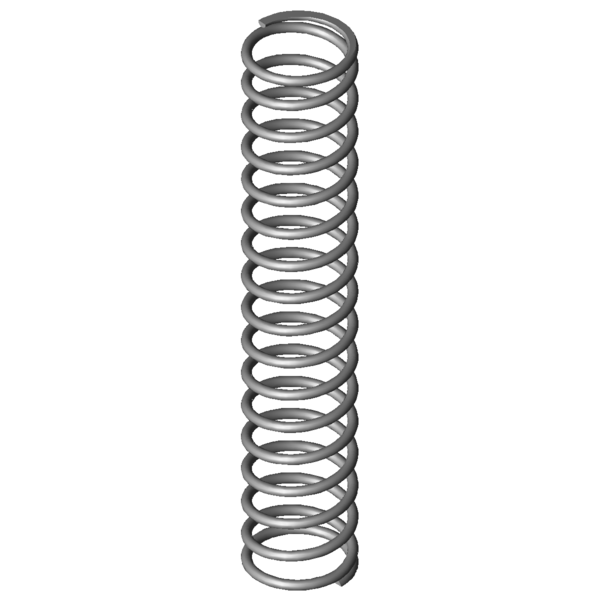

Image du produit Ressort de compression VD-389J

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389J

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	68	mm	diamètre d'enroulement moyen
De	75	mm	diamètre extérieur d'enroulement
Dd	59	mm	diamètre maximal du mandrin
Dh	77,5	mm	diamètre minimum de la douille
L0	405	mm	longueur libre
Lk	237,13	mm	longueur de flambage
Fn	1104,781	N	force maximum en cas de charge statique
Ln	148,71	mm	longueur minimum en cas de charge statique
sn	256,29	mm	flexion maximum en cas de charge statique
Fndyn	1048,305	N	force maximum pour charge dynamique
Lndyn	161,81	mm	longueur minimum pour utilisation dynamique
shdyn	70,32	mm	course maximum en cas d'utilisation dynamique
S	25,677	mm	pas, écart de milieu du fil à milieu du fil
n	15,5	nombre	de spires utiles
nt		nombre	total de spires
R	4,311	N/mm	raideur du ressort
Masse	1137,2691	g	masse d'un ressort
Fntol	60	N	tolérance (+/-) pour force maximum statique
Fndtol	59	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	8,11	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BA	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389J Acier inoxydable Ø 7 x 68 x 405 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389J Acier inoxydable Ø 7 x 68 x 405 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389J Acier inoxydable Ø 7 x 68 x 405 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389J Acier inoxydable Ø 7 x 68 x 405 mm

calcul du chemin de force Ressort de compression VD-389J

Formulaire de demande Ressort de compression VD-389J Acier inoxydable Ø 7 x 68 x 405 mm

Formulaire de demande Ressort de compression VD-389J

Ressorts de compression similaires pour Ressort de compression VD-389J Acier inoxydable Ø 7 x 68 x 405 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389J	1.4310	7	75	405	1104,781	148,71	256,29	15,5	4,311	100,0 \| 100,0 \| 100,0 \| 100,0
D-389J	EN 10270-1	7	75	405	1286,281	148,71	256,29	15,5	5,019	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	64,5 \| 86,5 \| 66,4 \| 40,6
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	60,1 \| 79,6 \| 57,0 \| 43,5
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	66,2 \| 81,2 \| 72,2 \| 45,1
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	67,8 \| 89,0 \| 68,0 \| 46,3
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	73,3 \| 91,1 \| 74,4 \| 54,4
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	70,5 \| 81,2 \| 75,5 \| 54,9
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	70,4 \| 84,9 \| 71,0 \| 55,4
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	73,4 \| 87,8 \| 75,7 \| 56,8
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	73,4 \| 87,4 \| 64,2 \| 68,5
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	72,6 \| 88,8 \| 60,0 \| 69,1
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	80,2 \| 87,8 \| 83,6 \| 69,1
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	83,1 \| 93,5 \| 85,1 \| 70,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	82,7 \| 88,2 \| 86,4 \| 73,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	91,3 \| 87,6 \| 95,1 \| 91,2
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	100,0 \| 100,0 \| 100,0 \| 100,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	92,3 \| 88,8 \| 90,4 \| 97,7
VD-398	88	410	5,6	1.4310	1506,4	141	269	83,9 \| 90,5 \| 84,3 \| 77,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	77,0 \| 88,4 \| 79,5 \| 63,2
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	74,7 \| 91,8 \| 76,7 \| 55,6
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	61,5 \| 85,4 \| 61,4 \| 37,6
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	57,5 \| 81,6 \| 59,3 \| 31,5
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	54,1 \| 88,7 \| 50,9 \| 22,8
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	44,8 \| 79,2 \| 39,9 \| 15,4

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-389J

Pays d'origine: DE, German; Ressort de compression VD-389J
