Ressort de compression VD-434 Acier inoxydable Ø 10 x 63 x 410 mm

Prix échelonnés - Ressort de compression VD-434

Quantité	Prix unitaire [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,9000 EUR
175	26,9000 EUR
250	26,9000 EUR
350	26,9000 EUR

Ressort de compression Acheter

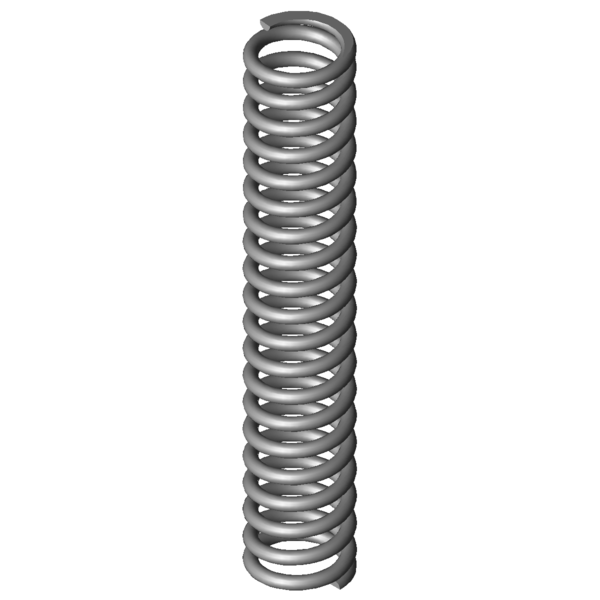

Image du produit Ressort de compression VD-434

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-434

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63	mm	diamètre d'enroulement moyen
De	73	mm	diamètre extérieur d'enroulement
Dd	51	mm	diamètre maximal du mandrin
Dh	75	mm	diamètre minimum de la douille
L0	410	mm	longueur libre
Lk	277,41	mm	longueur de flambage
Fn	3319,382	N	force maximum en cas de charge statique
Ln	234,51	mm	longueur minimum en cas de charge statique
sn	175,49	mm	flexion maximum en cas de charge statique
Fndyn	3040,266	N	force maximum pour charge dynamique
Lndyn	249,27	mm	longueur minimum pour utilisation dynamique
shdyn	23,91	mm	course maximum en cas d'utilisation dynamique
S	21,622	mm	pas, écart de milieu du fil à milieu du fil
n	18,5	nombre	de spires utiles
nt		nombre	total de spires
R	18,915	N/mm	raideur du ressort
Masse	2518,9214	g	masse d'un ressort
Fntol	195	N	tolérance (+/-) pour force maximum statique
Fndtol	190	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,25	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BF	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-434 Acier inoxydable Ø 10 x 63 x 410 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-434 Acier inoxydable Ø 10 x 63 x 410 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-434 Acier inoxydable Ø 10 x 63 x 410 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-434 Acier inoxydable Ø 10 x 63 x 410 mm

calcul du chemin de force Ressort de compression VD-434

Formulaire de demande Ressort de compression VD-434 Acier inoxydable Ø 10 x 63 x 410 mm

Formulaire de demande Ressort de compression VD-434

Ressorts de compression similaires pour Ressort de compression VD-434 Acier inoxydable Ø 10 x 63 x 410 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-434	1.4310	10	73	410	3319,382	234,51	175,49	18,5	18,915	100,0 \| 100,0 \| 100,0 \| 100,0
D-434	EN 10270-1	10	73	410	3864,709	234,51	175,49	18,5	22,023	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	44,2 \| 80,0 \| 39,7 \| 13,0
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	48,8 \| 77,3 \| 53,6 \| 15,6
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	50,8 \| 80,3 \| 56,4 \| 15,8
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	45,6 \| 80,0 \| 41,0 \| 15,8
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	48,0 \| 82,4 \| 45,5 \| 16,1
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	46,9 \| 78,1 \| 45,8 \| 16,7
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	54,1 \| 88,7 \| 50,9 \| 22,8
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	52,4 \| 80,3 \| 53,5 \| 23,3
VD-398	88	410	5,6	1.4310	1506,4	141	269	57,5 \| 87,7 \| 55,3 \| 29,6
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	56,1 \| 76,4 \| 60,3 \| 31,5
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	61,9 \| 84,8 \| 64,8 \| 36,1
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	65,3 \| 90,5 \| 64,5 \| 41,0
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	73,2 \| 83,5 \| 75,4 \| 60,6
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	82,6 \| 90,5 \| 85,1 \| 72,3
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	100,0 \| 100,0 \| 100,0 \| 100,0
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	80,3 \| 89,8 \| 83,6 \| 67,6

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-434

Pays d'origine: DE, German; Ressort de compression VD-434

Image du produit - Ressorts de compression VD-434

QR-Code: Ressort de compression VD-434

QR-Code - Ressorts de compression - VD-434 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-434.html
