Ressort de compression VD-398 Acier inoxydable Ø 8 x 80 x 410 mm

Prix échelonnés - Ressort de compression VD-398

Quantité	Prix unitaire [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	10,4200 EUR
37	9,2500 EUR
75	9,0900 EUR
125	9,0900 EUR
175	9,0900 EUR
250	9,0900 EUR
350	9,0900 EUR

Ressort de compression Acheter

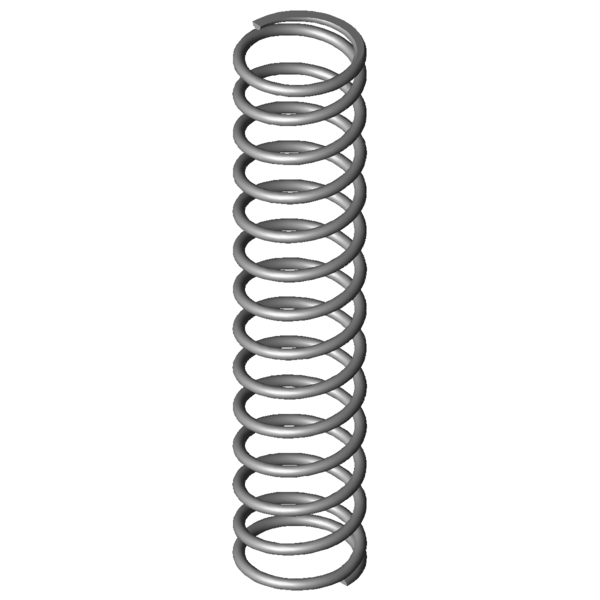

Image du produit Ressort de compression VD-398

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-398

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	88	mm	diamètre extérieur d'enroulement
Dd	70	mm	diamètre maximal du mandrin
Dh	90,8	mm	diamètre minimum de la douille
L0	410	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1506,4	N	force maximum en cas de charge statique
Ln	141	mm	longueur minimum en cas de charge statique
sn	269	mm	flexion maximum en cas de charge statique
Fndyn	1436,4	N	force maximum pour charge dynamique
Lndyn	153,5	mm	longueur minimum pour utilisation dynamique
shdyn	47,75	mm	course maximum en cas d'utilisation dynamique
S	32,16	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,6	N/mm	raideur du ressort
Masse	1447,9653	g	masse d'un ressort
Fntol	77,5	N	tolérance (+/-) pour force maximum statique
Fndtol	76,3	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	7,86	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BA	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-398 Acier inoxydable Ø 8 x 80 x 410 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-398 Acier inoxydable Ø 8 x 80 x 410 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-398 Acier inoxydable Ø 8 x 80 x 410 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-398 Acier inoxydable Ø 8 x 80 x 410 mm

calcul du chemin de force Ressort de compression VD-398

Formulaire de demande Ressort de compression VD-398 Acier inoxydable Ø 8 x 80 x 410 mm

Formulaire de demande Ressort de compression VD-398

Ressorts de compression similaires pour Ressort de compression VD-398 Acier inoxydable Ø 8 x 80 x 410 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-398	1.4310	8	88	410	1506,4	141	269	12,5	5,6	100,0 \| 100,0 \| 100,0 \| 100,0
D-398	EN 10270-1	8	88	410	1753,88	141	269	12,5	6,52	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	61,4 \| 88,6 \| 60,1 \| 35,6
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	62,7 \| 86,8 \| 62,8 \| 38,5
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	63,6 \| 83,8 \| 65,1 \| 41,9
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	62,3 \| 75,0 \| 69,6 \| 42,2
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	67,2 \| 85,6 \| 69,1 \| 46,9
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	63,1 \| 81,1 \| 55,4 \| 52,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	61,7 \| 80,1 \| 51,7 \| 53,2
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	74,5 \| 93,8 \| 75,1 \| 54,4
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	73,8 \| 87,8 \| 76,9 \| 56,6
VD-394D	98	400	3,933	1.4310	1002,93	145	255	82,2 \| 95,8 \| 80,7 \| 70,2
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	84,9 \| 92,2 \| 87,1 \| 75,3
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	83,9 \| 90,5 \| 84,3 \| 77,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	78,3 \| 80,1 \| 76,1 \| 78,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	76,0 \| 84,9 \| 63,0 \| 80,0
VD-398	88	410	5,6	1.4310	1506,4	141	269	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	85,1 \| 92,1 \| 81,1 \| 82,1
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	83,0 \| 91,6 \| 85,2 \| 72,3
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	79,9 \| 86,0 \| 83,9 \| 69,8
VD-397	88	285	8,235	1.4310	1515,294	101	184	80,6 \| 89,8 \| 83,9 \| 68,0
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	72,5 \| 84,6 \| 72,3 \| 60,6
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	65,0 \| 89,3 \| 64,7 \| 41,0
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	57,5 \| 87,7 \| 55,3 \| 29,6

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-398

Pays d'origine: DE, German; Ressort de compression VD-398

Image du produit - Ressorts de compression VD-398

QR-Code: Ressort de compression VD-398

QR-Code - Ressorts de compression - VD-398 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-398.html
