Ressort de compression VD-364R-63 Acier inoxydable Ø 6 x 71 x 365 mm

Prix échelonnés - Ressort de compression VD-364R-63

Quantité Prix unitaire [EUR]
1 16,0400 EUR
2 12,7700 EUR
3 8,7800 EUR
7 6,9200 EUR
17 5,3000 EUR
37 4,5500 EUR
75 4,4900 EUR
125 4,4900 EUR
175 4,4900 EUR
250 4,4900 EUR
350 4,4900 EUR

Ressort de compression Acheter

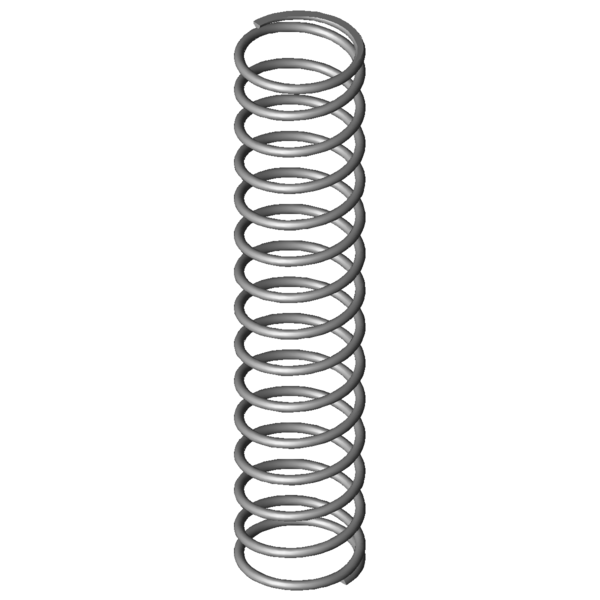

Image du produit Ressort de compression VD-364R-63
Image du produit Ressort de compression VD-364R-63
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-63

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 71 mm diamètre d'enroulement moyen
De 77 mm diamètre extérieur d'enroulement
Dd 63 mm diamètre maximal du mandrin
Dh 80 mm diamètre minimum de la douille
L0 365 mm longueur libre
Lk mm longueur de flambage
Fn 579,431 N force maximum en cas de charge statique
Ln 118,11 mm longueur minimum en cas de charge statique
sn 246,89 mm flexion maximum en cas de charge statique
Fndyn 549,961 N force maximum pour charge dynamique
Lndyn 130,67 mm longueur minimum pour utilisation dynamique
shdyn 113,41 mm course maximum en cas d'utilisation dynamique
S 26,593 mm pas, écart de milieu du fil à milieu du fil
n 13,5 nombre de spires utiles
nt nombre total de spires
R 2,347 N/mm raideur du ressort
Masse 772,7033 g masse d'un ressort
Fntol 38,85 N tolérance (+/-) pour force maximum statique
Fndtol 37,85 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 8,6 mm tolérance (+/-) pour longueur libre
Groupe de prix #AQ - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-63 Acier inoxydable Ø 6 x 71 x 365 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-63 Acier inoxydable Ø 6 x 71 x 365 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-63 Acier inoxydable Ø 6 x 71 x 365 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-63 Acier inoxydable Ø 6 x 71 x 365 mm

calcul du chemin de force Ressort de compression VD-364R-63

Formulaire de demande Ressort de compression VD-364R-63 Acier inoxydable Ø 6 x 71 x 365 mm

Formulaire de demande Ressort de compression VD-364R-63

Ressorts de compression similaires pour Ressort de compression VD-364R-63 Acier inoxydable Ø 6 x 71 x 365 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-63 1.4310 6 77 365 579,431 118,11 246,89 13,5 2,347 100,0 | 100,0 | 100,0 | 100,0
D-364R-63 EN 10270-1 6 77 365 674,623 118,11 246,89 13,5 2,733 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313U 70 379 0,82 1.4310 257,266 65,32 313,68 60,4 | 84,6 | 61,6 | 34,9
VD-313T-01 70 312 0,917 1.4310 231,648 59,28 252,72 63,0 | 81,0 | 68,8 | 39,1
VD-339H 75 380 1,078 1.4310 332,239 71,76 308,24 68,0 | 89,5 | 68,7 | 45,9
VD-339J-12 68 325 1,121 1.4310 266,053 87,68 237,32 67,6 | 84,1 | 71,0 | 47,8
VD-339Y 85 428 1,124 1.4310 390,717 80,49 347,51 67,8 | 86,4 | 69,2 | 47,9
VD-339Z-04 75 430 1,181 1.4310 384,903 104,1 325,91 70,0 | 88,5 | 71,1 | 50,3
VD-343A 68 395 1,182 1.4310 308,819 133,78 261,22 70,8 | 88,0 | 73,9 | 50,4
VD-343 68 395 1,75 1.4310 527,292 93,63 301,37 83,0 | 88,0 | 86,5 | 74,6
VD-364R-34 69 296 1,825 1.4310 275,469 145,08 150,92 73,4 | 88,0 | 54,3 | 77,8
VD-339Z-03 75 273 1,876 1.4310 382,194 69,25 203,76 79,8 | 85,2 | 74,2 | 79,9
VD-367A 86,3 365 1,994 1.4310 475,163 126,73 238,27 89,7 | 94,8 | 89,3 | 85,0
VD-364R-63 77 365 2,347 1.4310 579,431 118,11 246,89 100,0 | 100,0 | 100,0 | 100,0
VD-364E-16 70 335 2,387 1.4310 558,819 100,9 234,1 95,1 | 91,5 | 95,6 | 98,3
VD-369G 78,3 310 2,954 1.4310 576,69 114,8 195,2 87,2 | 92,8 | 89,3 | 79,4
VD-373A 69,3 340 2,98 1.4310 541,454 158,29 181,71 85,0 | 92,8 | 83,5 | 78,8
VD-389E-26 89 390 3,048 1.4310 797,571 128,35 261,65 83,0 | 88,6 | 83,5 | 77,0
VD-367 86,3 355 3,167 1.4310 837,102 90,7 264,3 83,1 | 93,9 | 81,3 | 74,1
VD-364J 60 341 3,191 1.4310 713,745 117,33 223,67 82,4 | 87,7 | 85,9 | 73,5
VD-389J 75 405 4,311 1.4310 1104,781 148,71 256,29 73,3 | 91,1 | 74,4 | 54,4
VD-373 69,3 340 4,41 1.4310 1009,725 111,04 228,96 73,7 | 92,8 | 75,1 | 53,2
VD-379A 56,3 365 4,901 1.4310 897,271 181,92 183,08 68,9 | 89,5 | 69,4 | 47,9
VD-398 88 410 5,6 1.4310 1506,4 141 269 63,6 | 83,8 | 65,1 | 41,9
VD-379 56,3 365 5,961 1.4310 1270,695 151,82 213,18 64,9 | 89,5 | 66,0 | 39,4
VD-399D 81 345 6,824 1.4310 1342,438 148,29 196,71 61,3 | 88,2 | 61,4 | 34,4
VD-404 71 435 7,748 1.4310 1878,302 192,57 242,43 59,5 | 83,7 | 64,5 | 30,3
VD-403 71 300 11,467 1.4310 1888,529 135,3 164,7 50,8 | 83,1 | 48,7 | 20,5
VD-428 90 370 13,672 1.4310 2741,211 169,5 200,5 49,9 | 81,4 | 51,2 | 17,2
Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-63

Pays d'origine: DE, German; Ressort de compression VD-364R-63

Image du produit - Ressorts de compression VD-364R-63

Image du produit - Ressorts de compression VD-364R-63

QR-Code: Ressort de compression VD-364R-63

QR-Code - Ressorts de compression - VD-364R-63 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-63.html
