Ressort de compression VD-367A Acier inoxydable Ø 6,3 x 80 x 365 mm

Prix échelonnés - Ressort de compression VD-367A

Quantité	Prix unitaire [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Ressort de compression Acheter

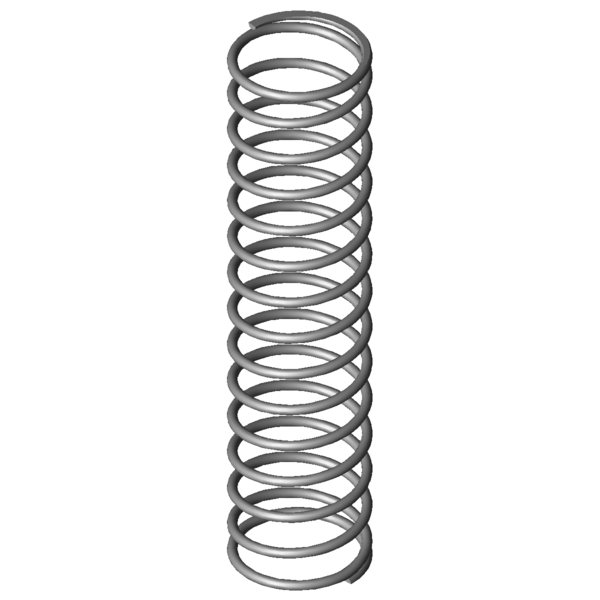

Image du produit Ressort de compression VD-367A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-367A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	86,3	mm	diamètre extérieur d'enroulement
Dd	72	mm	diamètre maximal du mandrin
Dh	88,7	mm	diamètre minimum de la douille
L0	365	mm	longueur libre
Lk		mm	longueur de flambage
Fn	475,163	N	force maximum en cas de charge statique
Ln	126,73	mm	longueur minimum en cas de charge statique
sn	238,27	mm	flexion maximum en cas de charge statique
Fndyn	446,16	N	force maximum pour charge dynamique
Lndyn	141,27	mm	longueur minimum pour utilisation dynamique
shdyn	157,15	mm	course maximum en cas d'utilisation dynamique
S	26,57	mm	pas, écart de milieu du fil à milieu du fil
n	13,5	nombre	de spires utiles
nt		nombre	total de spires
R	1,994	N/mm	raideur du ressort
Masse	959,8934	g	masse d'un ressort
Fntol	38,2	N	tolérance (+/-) pour force maximum statique
Fndtol	37,7	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	12,9	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AS	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-367A Acier inoxydable Ø 6,3 x 80 x 365 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-367A Acier inoxydable Ø 6,3 x 80 x 365 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-367A Acier inoxydable Ø 6,3 x 80 x 365 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-367A Acier inoxydable Ø 6,3 x 80 x 365 mm

calcul du chemin de force Ressort de compression VD-367A

Formulaire de demande Ressort de compression VD-367A Acier inoxydable Ø 6,3 x 80 x 365 mm

Formulaire de demande Ressort de compression VD-367A

Ressorts de compression similaires pour Ressort de compression VD-367A Acier inoxydable Ø 6,3 x 80 x 365 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-367A	1.4310	6,3	86,3	365	475,163	126,73	238,27	13,5	1,994	100,0 \| 100,0 \| 100,0 \| 100,0
D-367A	EN 10270-1	6,3	86,3	365	553,225	126,73	238,27	13,5	2,322	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	62,2 \| 80,3 \| 65,1 \| 41,1
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	64,7 \| 76,7 \| 71,5 \| 46,0
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	70,8 \| 84,8 \| 73,6 \| 54,0
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	71,3 \| 79,8 \| 77,8 \| 56,2
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	73,2 \| 87,7 \| 75,4 \| 56,4
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	73,3 \| 83,7 \| 77,1 \| 59,2
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	73,6 \| 83,5 \| 78,1 \| 59,3
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	85,3 \| 83,5 \| 84,6 \| 87,7
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	87,7 \| 82,3 \| 83,3 \| 97,4
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	92,3 \| 84,8 \| 93,9 \| 98,2
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	81,9 \| 91,5 \| 61,7 \| 92,6
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	89,7 \| 94,8 \| 89,3 \| 85,0
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	87,3 \| 86,7 \| 91,6 \| 83,5
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	82,7 \| 89,4 \| 82,8 \| 75,9
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	80,5 \| 91,9 \| 82,2 \| 67,5
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	80,0 \| 91,2 \| 82,0 \| 66,9
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	78,1 \| 93,5 \| 75,3 \| 65,4
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	78,5 \| 99,1 \| 73,5 \| 63,0
VD-394D	98	400	3,933	1.4310	1002,93	145	255	69,0 \| 86,0 \| 70,4 \| 50,7
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	64,4 \| 84,1 \| 62,0 \| 47,3
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	67,8 \| 89,0 \| 68,0 \| 46,3
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	69,3 \| 91,2 \| 71,6 \| 45,2
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	66,7 \| 87,9 \| 67,7 \| 44,5
VD-398	88	410	5,6	1.4310	1506,4	141	269	61,4 \| 88,6 \| 60,1 \| 35,6

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-367A

Pays d'origine: DE, German; Ressort de compression VD-367A
