Ressort de compression VD-364E-16 Acier inoxydable Ø 5,5 x 64,5 x 335 mm

Prix échelonnés - Ressort de compression VD-364E-16

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

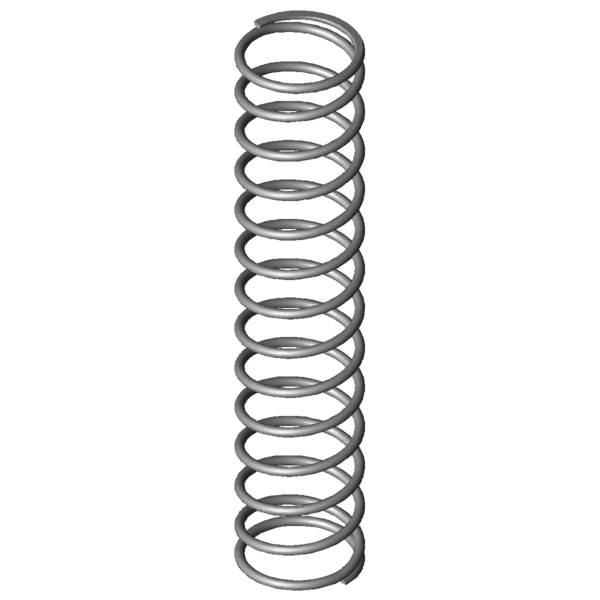

Image du produit Ressort de compression VD-364E-16

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364E-16

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	64,5	mm	diamètre d'enroulement moyen
De	70	mm	diamètre extérieur d'enroulement
Dd	57,6	mm	diamètre maximal du mandrin
Dh	71,5	mm	diamètre minimum de la douille
L0	335	mm	longueur libre
Lk		mm	longueur de flambage
Fn	558,819	N	force maximum en cas de charge statique
Ln	100,9	mm	longueur minimum en cas de charge statique
sn	234,1	mm	flexion maximum en cas de charge statique
Fndyn	532,322	N	force maximum pour charge dynamique
Lndyn	112	mm	longueur minimum pour utilisation dynamique
shdyn	73,2	mm	course maximum en cas d'utilisation dynamique
S	26,36	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,387	N/mm	raideur du ressort
Masse	551,7893	g	masse d'un ressort
Fntol	33,08	N	tolérance (+/-) pour force maximum statique
Fndtol	32,7	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	10,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364E-16 Acier inoxydable Ø 5,5 x 64,5 x 335 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364E-16 Acier inoxydable Ø 5,5 x 64,5 x 335 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364E-16 Acier inoxydable Ø 5,5 x 64,5 x 335 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364E-16 Acier inoxydable Ø 5,5 x 64,5 x 335 mm

calcul du chemin de force Ressort de compression VD-364E-16

Formulaire de demande Ressort de compression VD-364E-16 Acier inoxydable Ø 5,5 x 64,5 x 335 mm

Formulaire de demande Ressort de compression VD-364E-16

Ressorts de compression similaires pour Ressort de compression VD-364E-16 Acier inoxydable Ø 5,5 x 64,5 x 335 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-16	1.4310	5,5	70	335	558,819	100,9	234,1	12,5	2,387	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-16	EN 10270-1	5,5	70	335	650,875	100,81	234,19	12,5	2,779	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	55,7 \| 76,1 \| 61,7 \| 29,1
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	60,6 \| 87,0 \| 60,3 \| 34,4
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	61,1 \| 82,1 \| 64,9 \| 36,1
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	64,7 \| 88,6 \| 67,0 \| 38,4
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	64,1 \| 83,3 \| 68,5 \| 40,6
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	66,9 \| 87,8 \| 67,7 \| 45,2
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	70,7 \| 92,0 \| 73,1 \| 47,0
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	71,0 \| 91,0 \| 72,4 \| 49,5
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	68,5 \| 80,8 \| 65,3 \| 59,3
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	73,9 \| 83,3 \| 78,4 \| 60,1
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	83,4 \| 91,0 \| 86,0 \| 73,3
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	76,1 \| 95,0 \| 56,9 \| 76,5
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	81,6 \| 88,6 \| 77,7 \| 78,6
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	95,1 \| 91,5 \| 95,6 \| 98,3
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	91,7 \| 90,0 \| 92,4 \| 92,8
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	86,9 \| 89,7 \| 90,1 \| 80,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	87,4 \| 94,9 \| 87,3 \| 80,1
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	80,2 \| 87,6 \| 77,7 \| 75,4
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	85,5 \| 94,7 \| 86,9 \| 74,8
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	70,4 \| 84,9 \| 71,0 \| 55,4
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	75,2 \| 94,9 \| 76,6 \| 54,1
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	68,5 \| 86,5 \| 70,2 \| 48,7
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	64,7 \| 86,5 \| 67,5 \| 40,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	60,6 \| 84,1 \| 62,8 \| 35,0
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	52,1 \| 85,6 \| 50,0 \| 20,8
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	47,7 \| 83,4 \| 44,4 \| 15,4
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	45,4 \| 77,5 \| 45,9 \| 12,6
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	40,6 \| 78,3 \| 33,4 \| 10,1
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	40,4 \| 78,7 \| 34,0 \| 8,5

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-364E-16

Pays d'origine: DE, German; Ressort de compression VD-364E-16
