Ressort de compression VD-364R-34 Acier inoxydable Ø 5,6 x 63,4 x 296 mm

Prix échelonnés - Ressort de compression VD-364R-34

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

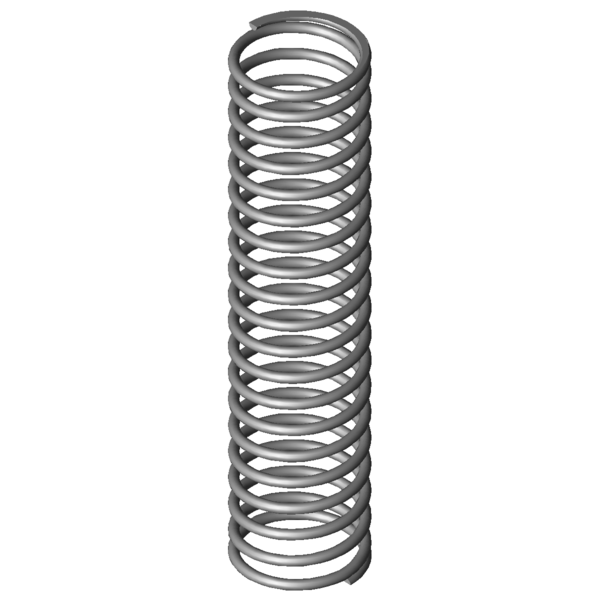

Image du produit Ressort de compression VD-364R-34

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-34

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63,4	mm	diamètre d'enroulement moyen
De	69	mm	diamètre extérieur d'enroulement
Dd	56	mm	diamètre maximal du mandrin
Dh	71	mm	diamètre minimum de la douille
L0	296	mm	longueur libre
Lk		mm	longueur de flambage
Fn	275,469	N	force maximum en cas de charge statique
Ln	145,08	mm	longueur minimum en cas de charge statique
sn	150,92	mm	flexion maximum en cas de charge statique
Fndyn	247,831	N	force maximum pour charge dynamique
Lndyn	160,22	mm	longueur minimum pour utilisation dynamique
shdyn	135,78	mm	course maximum en cas d'utilisation dynamique
S	15,697	mm	pas, écart de milieu du fil à milieu du fil
n	18,5	nombre	de spires utiles
nt		nombre	total de spires
R	1,825	N/mm	raideur du ressort
Masse	794,9492	g	masse d'un ressort
Fntol	25,4	N	tolérance (+/-) pour force maximum statique
Fndtol	29,07	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	11,64	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-34 Acier inoxydable Ø 5,6 x 63,4 x 296 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-34 Acier inoxydable Ø 5,6 x 63,4 x 296 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-34 Acier inoxydable Ø 5,6 x 63,4 x 296 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-34 Acier inoxydable Ø 5,6 x 63,4 x 296 mm

calcul du chemin de force Ressort de compression VD-364R-34

Formulaire de demande Ressort de compression VD-364R-34 Acier inoxydable Ø 5,6 x 63,4 x 296 mm

Formulaire de demande Ressort de compression VD-364R-34

Ressorts de compression similaires pour Ressort de compression VD-364R-34 Acier inoxydable Ø 5,6 x 63,4 x 296 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-34	1.4310	5,6	69	296	275,469	145,08	150,92	18,5	1,825	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-34	EN 10270-1	5,6	69	296	320,724	145,08	150,92	18,5	2,125	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	55,7 \| 74,3 \| 58,6 \| 34,1
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	59,2 \| 77,8 \| 61,8 \| 38,1
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	66,1 \| 82,7 \| 70,8 \| 44,9
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	66,1 \| 81,3 \| 69,8 \| 47,2
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	70,1 \| 88,3 \| 71,9 \| 50,2
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	77,2 \| 90,0 \| 80,1 \| 61,4
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	83,1 \| 82,9 \| 88,7 \| 77,6
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	81,8 \| 79,5 \| 88,2 \| 77,6
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	88,1 \| 82,7 \| 83,6 \| 98,0
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	87,2 \| 91,2 \| 73,1 \| 97,3
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	83,9 \| 87,9 \| 86,6 \| 77,2
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	76,1 \| 95,0 \| 56,9 \| 76,5
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	74,4 \| 83,9 \| 64,9 \| 74,3
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	75,5 \| 93,6 \| 62,0 \| 70,9
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	79,2 \| 89,2 \| 80,8 \| 67,6
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	71,7 \| 90,8 \| 62,5 \| 61,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	73,4 \| 91,8 \| 67,0 \| 61,3
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	67,0 \| 90,7 \| 53,0 \| 57,2
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	66,6 \| 87,9 \| 59,8 \| 52,2
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	72,6 \| 90,4 \| 75,5 \| 52,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	59,9 \| 91,8 \| 46,6 \| 41,4
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	59,9 \| 89,3 \| 62,2 \| 28,1
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	57,4 \| 85,9 \| 60,4 \| 26,0

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-34

Pays d'origine: DE, German; Ressort de compression VD-364R-34
