Ressort de compression VD-364J Acier inoxydable Ø 5,5 x 54,5 x 341 mm

Prix échelonnés - Ressort de compression VD-364J

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

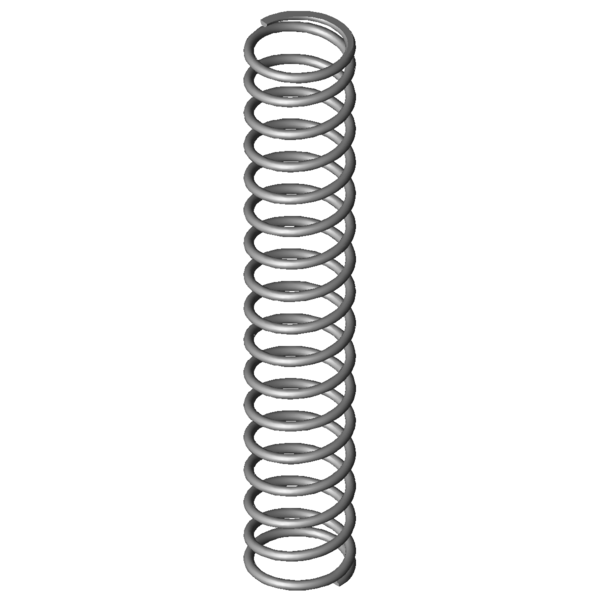

Image du produit Ressort de compression VD-364J

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	54,5	mm	diamètre d'enroulement moyen
De	60	mm	diamètre extérieur d'enroulement
Dd	47,5	mm	diamètre maximal du mandrin
Dh	62,2	mm	diamètre minimum de la douille
L0	341	mm	longueur libre
Lk	218,3	mm	longueur de flambage
Fn	713,745	N	force maximum en cas de charge statique
Ln	117,33	mm	longueur minimum en cas de charge statique
sn	223,67	mm	flexion maximum en cas de charge statique
Fndyn	680,115	N	force maximum pour charge dynamique
Lndyn	127,87	mm	longueur minimum pour utilisation dynamique
shdyn	53,44	mm	course maximum en cas d'utilisation dynamique
S	21,645	mm	pas, écart de milieu du fil à milieu du fil
n	15,5	nombre	de spires utiles
nt		nombre	total de spires
R	3,191	N/mm	raideur du ressort
Masse	562,7042	g	masse d'un ressort
Fntol	39,05	N	tolérance (+/-) pour force maximum statique
Fndtol	38,46	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	7,15	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J Acier inoxydable Ø 5,5 x 54,5 x 341 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J Acier inoxydable Ø 5,5 x 54,5 x 341 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J Acier inoxydable Ø 5,5 x 54,5 x 341 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J Acier inoxydable Ø 5,5 x 54,5 x 341 mm

calcul du chemin de force Ressort de compression VD-364J

Formulaire de demande Ressort de compression VD-364J Acier inoxydable Ø 5,5 x 54,5 x 341 mm

Formulaire de demande Ressort de compression VD-364J

Ressorts de compression similaires pour Ressort de compression VD-364J Acier inoxydable Ø 5,5 x 54,5 x 341 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J	1.4310	5,5	60	341	713,745	117,33	223,67	15,5	3,191	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J	EN 10270-1	5,5	60	341	831,004	117,33	223,67	15,5	3,715	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	63,1 \| 88,5 \| 65,8 \| 35,1
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	63,3 \| 88,5 \| 64,4 \| 37,0
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	67,0 \| 87,0 \| 69,1 \| 44,9
VD-323A	44	340	1,556	1.4310	341,444	120,5	219,5	67,9 \| 81,9 \| 73,0 \| 48,7
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	72,5 \| 88,5 \| 74,0 \| 54,8
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	67,0 \| 90,7 \| 53,0 \| 57,2
VD-323	44	340	1,892	1.4310	453,108	100,5	239,5	73,2 \| 81,9 \| 78,4 \| 59,3
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	76,0 \| 88,6 \| 78,4 \| 60,9
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	74,1 \| 88,2 \| 60,1 \| 74,1
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	83,0 \| 88,6 \| 86,4 \| 74,1
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	85,5 \| 94,7 \| 86,9 \| 74,8
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	80,5 \| 84,3 \| 80,2 \| 77,0
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	83,8 \| 86,6 \| 84,0 \| 80,6
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	87,7 \| 91,2 \| 78,6 \| 93,4
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	100,0 \| 100,0 \| 100,0 \| 100,0
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	89,8 \| 88,2 \| 89,9 \| 91,2
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	82,6 \| 91,2 \| 84,2 \| 72,4
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	79,1 \| 91,5 \| 80,7 \| 65,1
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	73,6 \| 91,5 \| 75,7 \| 53,5
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	54,7 \| 80,4 \| 55,7 \| 27,8
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	52,7 \| 88,4 \| 49,2 \| 20,6
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	43,6 \| 79,6 \| 37,7 \| 13,6
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	40,7 \| 79,0 \| 32,6 \| 10,5
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	41,7 \| 84,4 \| 32,4 \| 8,4
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	34,8 \| 74,1 \| 24,6 \| 5,7

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J

Pays d'origine: DE, German; Ressort de compression VD-364J
