Ressort de compression VD-379A Acier inoxydable Ø 6,3 x 50 x 365 mm

Prix échelonnés - Ressort de compression VD-379A

Quantité	Prix unitaire [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9100 EUR
175	4,9100 EUR
250	4,9100 EUR
350	4,9100 EUR

Ressort de compression Acheter

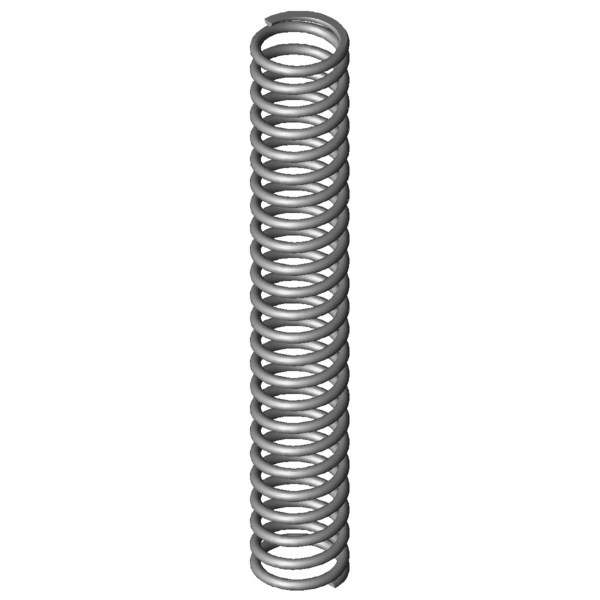

Image du produit Ressort de compression VD-379A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-379A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	56,3	mm	diamètre extérieur d'enroulement
Dd	42,6	mm	diamètre maximal du mandrin
Dh	57,7	mm	diamètre minimum de la douille
L0	365	mm	longueur libre
Lk	276,5	mm	longueur de flambage
Fn	897,271	N	force maximum en cas de charge statique
Ln	181,92	mm	longueur minimum en cas de charge statique
sn	183,08	mm	flexion maximum en cas de charge statique
Fndyn	829,677	N	force maximum pour charge dynamique
Lndyn	195,71	mm	longueur minimum pour utilisation dynamique
shdyn	83,05	mm	course maximum en cas d'utilisation dynamique
S	15,942	mm	pas, écart de milieu du fil à milieu du fil
n	22,5	nombre	de spires utiles
nt		nombre	total de spires
R	4,901	N/mm	raideur du ressort
Masse	948,2817	g	masse d'un ressort
Fntol	57,1	N	tolérance (+/-) pour force maximum statique
Fndtol	55,9	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	7,27	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AR	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-379A Acier inoxydable Ø 6,3 x 50 x 365 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-379A Acier inoxydable Ø 6,3 x 50 x 365 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-379A Acier inoxydable Ø 6,3 x 50 x 365 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-379A Acier inoxydable Ø 6,3 x 50 x 365 mm

calcul du chemin de force Ressort de compression VD-379A

Formulaire de demande Ressort de compression VD-379A Acier inoxydable Ø 6,3 x 50 x 365 mm

Formulaire de demande Ressort de compression VD-379A

Ressorts de compression similaires pour Ressort de compression VD-379A Acier inoxydable Ø 6,3 x 50 x 365 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-379A	1.4310	6,3	56,3	365	897,271	181,92	183,08	22,5	4,901	100,0 \| 100,0 \| 100,0 \| 100,0
D-379A	EN 10270-1	6,3	56,3	365	1044,68	181,92	183,08	22,5	5,706	92,9 \| 100,0 \| 92,9 \| 85,9
D-379	EN 10270-1	6,3	56,3	365	1479,452	151,82	213,18	18,5	6,94	81,3 \| 100,0 \| 73,3 \| 70,6

Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	53,7 \| 84,9 \| 52,3 \| 24,1
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	56,3 \| 83,7 \| 56,0 \| 29,3
VD-323A	44	340	1,556	1.4310	341,444	120,5	219,5	56,9 \| 78,3 \| 60,7 \| 31,7
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	60,1 \| 84,9 \| 59,8 \| 35,7
VD-323	44	340	1,892	1.4310	453,108	100,5	239,5	60,1 \| 78,3 \| 63,5 \| 38,6
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	63,9 \| 88,7 \| 63,4 \| 39,7
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	68,9 \| 88,7 \| 69,7 \| 48,3
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	65,1 \| 84,6 \| 62,5 \| 48,3
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	68,5 \| 86,5 \| 70,2 \| 48,7
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	67,9 \| 80,7 \| 72,9 \| 50,1
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	77,4 \| 91,5 \| 79,8 \| 60,8
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	79,1 \| 91,5 \| 80,7 \| 65,1
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	80,4 \| 84,6 \| 85,1 \| 71,4
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	88,6 \| 91,5 \| 84,4 \| 90,0
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	100,0 \| 100,0 \| 100,0 \| 100,0
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	86,8 \| 100,0 \| 78,2 \| 82,2
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	77,0 \| 89,5 \| 59,4 \| 82,2
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	73,2 \| 89,5 \| 74,6 \| 55,6
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	60,6 \| 89,7 \| 60,6 \| 31,6
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	46,0 \| 81,5 \| 40,4 \| 16,0
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	45,2 \| 82,9 \| 39,9 \| 13,0

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-379A

Pays d'origine: DE, German; Ressort de compression VD-379A
