Ressort de compression VD-378 Acier inoxydable Ø 6,3 x 50 x 250 mm

Prix échelonnés - Ressort de compression VD-378

Quantité Prix unitaire [EUR]
1 15,2800 EUR
2 12,1700 EUR
3 7,9400 EUR
7 6,0400 EUR
17 4,4300 EUR
37 3,8300 EUR
75 3,7600 EUR
125 3,7600 EUR
175 3,7600 EUR
250 3,7600 EUR
350 3,7600 EUR

Ressort de compression Acheter

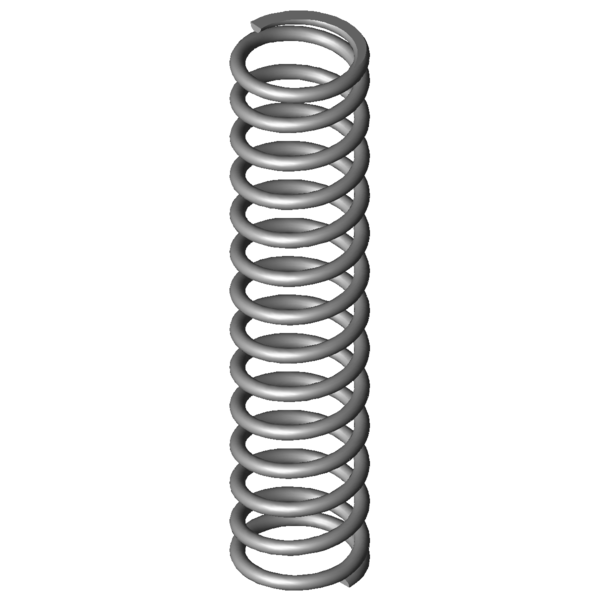

Image du produit Ressort de compression VD-378
Image du produit Ressort de compression VD-378
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-378

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,3 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 50 mm diamètre d'enroulement moyen
De 56,3 mm diamètre extérieur d'enroulement
Dd 42,6 mm diamètre maximal du mandrin
Dh 57,7 mm diamètre minimum de la douille
L0 250 mm longueur libre
Lk mm longueur de flambage
Fn 1264,448 N force maximum en cas de charge statique
Ln 106,67 mm longueur minimum en cas de charge statique
sn 143,33 mm flexion maximum en cas de charge statique
Fndyn 1129,172 N force maximum pour charge dynamique
Lndyn 122 mm longueur minimum pour utilisation dynamique
shdyn 26,32 mm course maximum en cas d'utilisation dynamique
S 19,496 mm pas, écart de milieu du fil à milieu du fil
n 12,5 nombre de spires utiles
nt nombre total de spires
R 8,822 N/mm raideur du ressort
Masse 561,228 g masse d'un ressort
Fntol 66,2 N tolérance (+/-) pour force maximum statique
Fndtol 65 N tolérance (+/-) pour force maximum dynamique
Detol 0,6 mm tolérance (+/-) du diamètre extérieur
L0tol 4,3 mm tolérance (+/-) pour longueur libre
Groupe de prix #AN - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-378 Acier inoxydable Ø 6,3 x 50 x 250 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-378 Acier inoxydable Ø 6,3 x 50 x 250 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-378 Acier inoxydable Ø 6,3 x 50 x 250 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-378 Acier inoxydable Ø 6,3 x 50 x 250 mm

calcul du chemin de force Ressort de compression VD-378

Formulaire de demande Ressort de compression VD-378 Acier inoxydable Ø 6,3 x 50 x 250 mm

Formulaire de demande Ressort de compression VD-378

Ressorts de compression similaires pour Ressort de compression VD-378 Acier inoxydable Ø 6,3 x 50 x 250 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-378 1.4310 6,3 56,3 250 1264,448 106,67 143,33 12,5 8,822 100,0 | 100,0 | 100,0 | 100,0
D-378 EN 10270-1 6,3 56,3 250 1472,179 106,67 143,33 12,5 10,271 92,9 | 100,0 | 92,9 | 85,9
D-378A EN 10270-1 6,3 56,3 250 681,373 151,82 98,18 18,5 6,94 80,0 | 100,0 | 61,2 | 78,7
Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313E-14 48 280 1,199 1.4310 246,896 74,14 205,86 45,1 | 77,2 | 44,6 | 13,6
VD-318E 49 243 1,821 1.4310 301,076 77,65 165,35 52,8 | 82,6 | 55,2 | 20,6
VD-322A 44 235 1,892 1.4310 254,459 100,5 134,5 52,3 | 78,5 | 57,0 | 21,4
VD-339J-04 58 210 1,896 1.4310 241,226 82,75 127,25 53,2 | 84,2 | 53,9 | 21,5
VD-316 54 230 2,108 1.4310 372,38 53,37 176,63 54,3 | 83,8 | 55,3 | 23,9
VD-348A 55 280 2,365 1.4310 365,076 125,63 154,38 58,8 | 88,8 | 60,9 | 26,8
VD-322 44 235 2,8 1.4310 460,6 70,5 164,5 57,4 | 78,5 | 61,8 | 31,7
VD-347A 55 235 3,241 1.4310 455,729 94,38 140,63 64,7 | 90,4 | 67,1 | 36,7
VD-348 55 280 3,5 1.4310 671,563 88,13 191,88 64,1 | 88,8 | 63,9 | 39,7
VD-364R-44 54 200 4,103 1.4310 259,411 136,77 63,23 55,7 | 88,3 | 32,3 | 46,5
VD-347 55 195 5,147 1.4310 678,768 63,13 131,88 72,1 | 85,0 | 72,8 | 58,3
VD-364H 60 213 5,206 1.4310 712,402 76,17 136,83 74,6 | 88,8 | 75,9 | 59,0
VD-378A 56,3 250 5,961 1.4310 585,228 151,82 98,18 75,0 | 100,0 | 57,4 | 67,6
VD-377A 56,3 217 8,168 1.4310 839,767 114,19 102,81 85,8 | 95,6 | 69,1 | 92,6
VD-378 56,3 250 8,822 1.4310 1264,448 106,67 143,33 100,0 | 100,0 | 100,0 | 100,0
VD-389NA 50 265 15,099 1.4310 1650,599 155,68 109,32 75,3 | 91,0 | 76,4 | 58,4
VD-389N 50 228 17,048 1.4310 1508,86 139,49 88,51 71,5 | 90,0 | 72,8 | 51,7
VD-389N-05 46 236 22,135 1.4310 2071,54 142,41 93,59 63,9 | 88,7 | 63,2 | 39,9
VD-408 58 230 22,938 1.4310 2251,11 131,86 98,14 63,4 | 89,3 | 62,3 | 38,5
VD-414M 63 281 23,522 1.4310 2399,593 178,98 102,02 60,7 | 82,8 | 61,9 | 37,5
VD-413A 48 248 30,27 1.4310 1926,703 184,35 63,65 57,3 | 87,7 | 55,0 | 29,1
VD-414 48 275 30,27 1.4310 2744 184,35 90,65 56,3 | 85,0 | 54,7 | 29,1
VD-414M-05 57 276 30,536 1.4310 2539,701 192,83 83,17 56,4 | 86,5 | 53,9 | 28,9
VD-414M-04 57 230 37,079 1.4310 2522,252 161,98 68,02 53,2 | 86,9 | 48,8 | 23,8
VD-414M-03 57 184 47,191 1.4310 2495,286 131,12 52,88 47,8 | 80,8 | 43,8 | 18,7
VD-438 60 230 56 1.4310 3797,5 162,19 67,81 46,3 | 82,9 | 40,3 | 15,8
VD-447 50 239 88,206 1.4310 3949,849 194,22 44,78 41,4 | 82,5 | 31,6 | 10,0
VD-445D 55 238 128,029 1.4310 5492,455 195,1 42,9 39,6 | 85,3 | 26,5 | 6,9
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-378

Pays d'origine: DE, German; Ressort de compression VD-378

Image du produit - Ressorts de compression VD-378

Image du produit - Ressorts de compression VD-378

QR-Code: Ressort de compression VD-378
