Ressort de compression VD-414M-04 Acier inoxydable Ø 9 x 48 x 230 mm

Prix échelonnés - Ressort de compression VD-414M-04

Quantité	Prix unitaire [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7200 EUR
175	6,7200 EUR
250	6,7200 EUR
350	6,7200 EUR

Ressort de compression Acheter

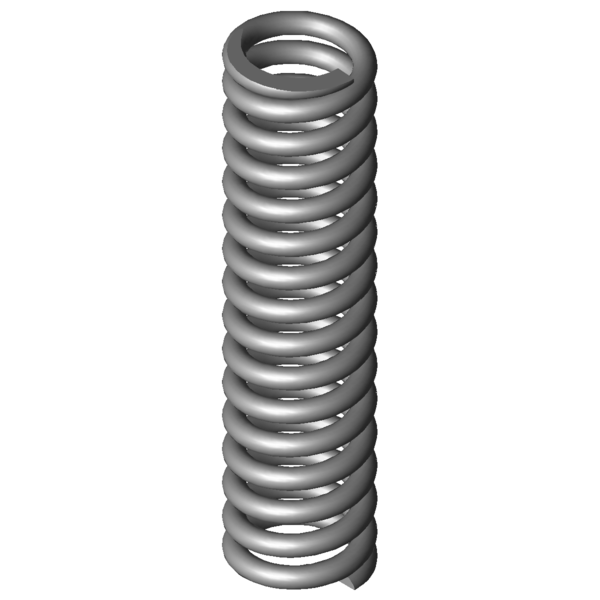

Image du produit Ressort de compression VD-414M-04

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414M-04

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	48	mm	diamètre d'enroulement moyen
De	57	mm	diamètre extérieur d'enroulement
Dd	37,8	mm	diamètre maximal du mandrin
Dh	58,4	mm	diamètre minimum de la douille
L0	230	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2522,252	N	force maximum en cas de charge statique
Ln	161,98	mm	longueur minimum en cas de charge statique
sn	68,02	mm	flexion maximum en cas de charge statique
Fndyn	2189,136	N	force maximum pour charge dynamique
Lndyn	170,96	mm	longueur minimum pour utilisation dynamique
shdyn	22,81	mm	course maximum en cas d'utilisation dynamique
S	15,786	mm	pas, écart de milieu du fil à milieu du fil
n	14	nombre	de spires utiles
nt		nombre	total de spires
R	37,079	N/mm	raideur du ressort
Masse	1213,2951	g	masse d'un ressort
Fntol	213	N	tolérance (+/-) pour force maximum statique
Fndtol	207	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,86	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AX	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414M-04 Acier inoxydable Ø 9 x 48 x 230 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414M-04 Acier inoxydable Ø 9 x 48 x 230 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414M-04 Acier inoxydable Ø 9 x 48 x 230 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414M-04 Acier inoxydable Ø 9 x 48 x 230 mm

calcul du chemin de force Ressort de compression VD-414M-04

Formulaire de demande Ressort de compression VD-414M-04 Acier inoxydable Ø 9 x 48 x 230 mm

Formulaire de demande Ressort de compression VD-414M-04

Ressorts de compression similaires pour Ressort de compression VD-414M-04 Acier inoxydable Ø 9 x 48 x 230 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414M-04	1.4310	9	57	230	2522,252	161,98	68,02	14	37,079	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-04	EN 10270-1	9	57	230	2936,622	161,98	68,02	14	43,17	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	48,0 \| 81,3 \| 51,6 \| 11,1
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	44,0 \| 78,9 \| 39,2 \| 13,9
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	45,3 \| 82,9 \| 39,0 \| 14,0
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	49,7 \| 86,9 \| 46,2 \| 16,1
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	47,6 \| 83,4 \| 41,9 \| 17,5
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	53,2 \| 87,7 \| 49,7 \| 22,0
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	53,2 \| 86,9 \| 48,8 \| 23,8
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	55,0 \| 81,0 \| 58,2 \| 25,8
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	58,8 \| 81,6 \| 59,9 \| 35,0
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	67,5 \| 88,2 \| 68,3 \| 46,0
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	74,1 \| 85,3 \| 77,4 \| 59,7
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	79,0 \| 95,7 \| 79,3 \| 61,9
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	85,1 \| 88,6 \| 85,0 \| 81,6
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	89,1 \| 94,4 \| 90,5 \| 82,4
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	86,8 \| 93,3 \| 88,3 \| 78,6
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	81,4 \| 95,0 \| 83,1 \| 66,2
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	66,1 \| 91,3 \| 64,8 \| 42,0
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	59,3 \| 94,4 \| 54,5 \| 29,0

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-414M-04

Pays d'origine: DE, German; Ressort de compression VD-414M-04
