Ressort de compression VD-377A Acier inoxydable Ø 6,3 x 50 x 217 mm

Prix échelonnés - Ressort de compression VD-377A

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

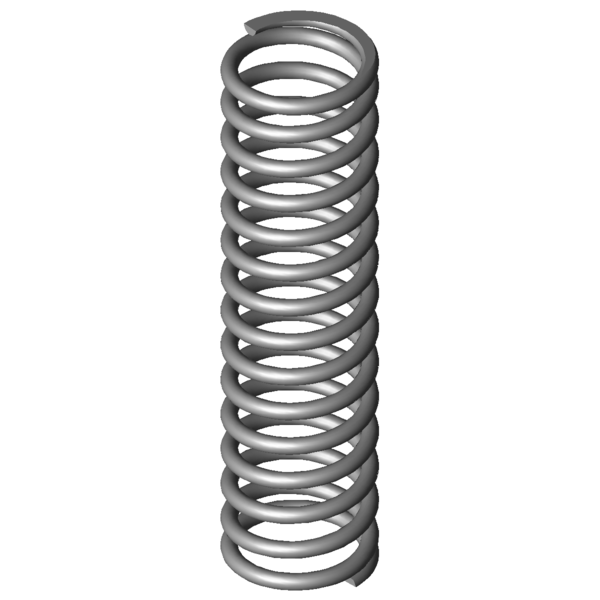

Image du produit Ressort de compression VD-377A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-377A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	56,3	mm	diamètre extérieur d'enroulement
Dd	42,6	mm	diamètre maximal du mandrin
Dh	57,7	mm	diamètre minimum de la douille
L0	217	mm	longueur libre
Lk		mm	longueur de flambage
Fn	839,767	N	force maximum en cas de charge statique
Ln	114,19	mm	longueur minimum en cas de charge statique
sn	102,81	mm	flexion maximum en cas de charge statique
Fndyn	772,222	N	force maximum pour charge dynamique
Lndyn	122,46	mm	longueur minimum pour utilisation dynamique
shdyn	53,7	mm	course maximum en cas d'utilisation dynamique
S	15,607	mm	pas, écart de milieu du fil à milieu du fil
n	13,5	nombre	de spires utiles
nt		nombre	total de spires
R	8,168	N/mm	raideur du ressort
Masse	599,9333	g	masse d'un ressort
Fntol	58,3	N	tolérance (+/-) pour force maximum statique
Fndtol	57,1	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,59	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-377A Acier inoxydable Ø 6,3 x 50 x 217 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-377A Acier inoxydable Ø 6,3 x 50 x 217 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-377A Acier inoxydable Ø 6,3 x 50 x 217 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-377A Acier inoxydable Ø 6,3 x 50 x 217 mm

calcul du chemin de force Ressort de compression VD-377A

Formulaire de demande Ressort de compression VD-377A Acier inoxydable Ø 6,3 x 50 x 217 mm

Formulaire de demande Ressort de compression VD-377A

Ressorts de compression similaires pour Ressort de compression VD-377A Acier inoxydable Ø 6,3 x 50 x 217 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-377A	1.4310	6,3	56,3	217	839,767	114,19	102,81	13,5	8,168	79,1 \| 93,5 \| 80,8 \| 63,0
D-377A	EN 10270-1	6,3	56,3	217	977,729	114,19	102,81	13,5	9,51	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	55,5 \| 88,4 \| 54,8 \| 23,2
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	53,9 \| 84,6 \| 51,3 \| 25,8
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	53,9 \| 87,7 \| 52,7 \| 21,2
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	64,4 \| 89,8 \| 63,7 \| 39,7
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	58,1 \| 88,4 \| 57,7 \| 28,2
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	58,2 \| 84,6 \| 59,1 \| 30,9
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	54,9 \| 90,8 \| 42,3 \| 31,6
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	68,5 \| 84,6 \| 64,2 \| 56,5
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	64,2 \| 88,9 \| 63,9 \| 39,7
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	78,9 \| 93,1 \| 80,0 \| 63,7
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	83,7 \| 95,6 \| 82,6 \| 73,0
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	86,7 \| 84,6 \| 91,7 \| 83,7
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	76,2 \| 95,6 \| 76,7 \| 56,4
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	78,8 \| 94,9 \| 79,8 \| 61,8
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	79,1 \| 93,5 \| 80,8 \| 63,0
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	85,8 \| 95,6 \| 69,1 \| 92,6
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	86,7 \| 91,9 \| 82,9 \| 85,3
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	70,0 \| 91,3 \| 70,9 \| 47,9
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	64,0 \| 90,1 \| 66,4 \| 35,6
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	53,2 \| 87,7 \| 49,7 \| 22,0
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	56,0 \| 88,0 \| 52,4 \| 27,5
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	47,4 \| 83,7 \| 44,0 \| 14,6
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	40,8 \| 80,9 \| 32,4 \| 9,3
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	39,6 \| 84,0 \| 28,5 \| 6,4

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-377A

Pays d'origine: DE, German; Ressort de compression VD-377A
