Ressort de compression VD-389N Acier inoxydable Ø 7 x 43 x 228 mm

Prix échelonnés - Ressort de compression VD-389N

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

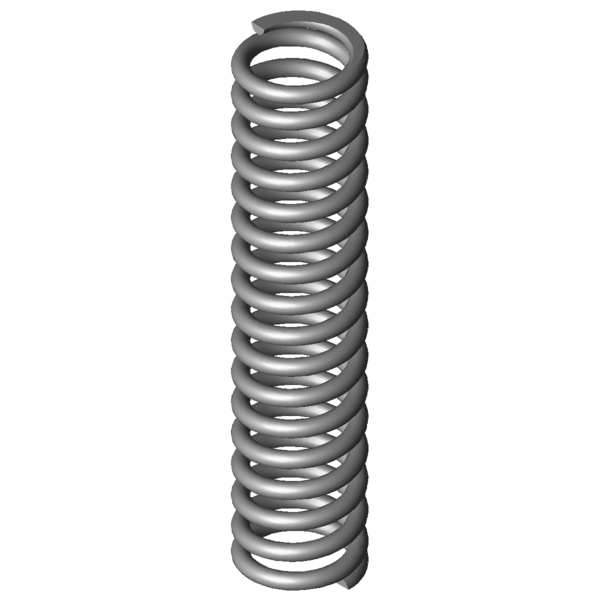

Image du produit Ressort de compression VD-389N

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389N

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	43	mm	diamètre d'enroulement moyen
De	50	mm	diamètre extérieur d'enroulement
Dd	34,8	mm	diamètre maximal du mandrin
Dh	51,4	mm	diamètre minimum de la douille
L0	228	mm	longueur libre
Lk	56,5	mm	longueur de flambage
Fn	1508,86	N	force maximum en cas de charge statique
Ln	139,49	mm	longueur minimum en cas de charge statique
sn	88,51	mm	flexion maximum en cas de charge statique
Fndyn	1363,978	N	force maximum pour charge dynamique
Lndyn	147,99	mm	longueur minimum pour utilisation dynamique
shdyn	30,26	mm	course maximum en cas d'utilisation dynamique
S	14,258	mm	pas, écart de milieu du fil à milieu du fil
n	15,5	nombre	de spires utiles
nt		nombre	total de spires
R	17,048	N/mm	raideur du ressort
Masse	719,1555	g	masse d'un ressort
Fntol	106	N	tolérance (+/-) pour force maximum statique
Fndtol	104	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,04	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389N Acier inoxydable Ø 7 x 43 x 228 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389N Acier inoxydable Ø 7 x 43 x 228 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389N Acier inoxydable Ø 7 x 43 x 228 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389N Acier inoxydable Ø 7 x 43 x 228 mm

calcul du chemin de force Ressort de compression VD-389N

Formulaire de demande Ressort de compression VD-389N Acier inoxydable Ø 7 x 43 x 228 mm

Formulaire de demande Ressort de compression VD-389N

Ressorts de compression similaires pour Ressort de compression VD-389N Acier inoxydable Ø 7 x 43 x 228 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389N	1.4310	7	50	228	1508,86	139,49	88,51	15,5	17,048	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N	EN 10270-1	7	50	228	1756,744	139,49	88,51	15,5	19,848	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	44,2 \| 83,0 \| 37,4 \| 12,4
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	46,4 \| 80,7 \| 42,2 \| 16,4
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	50,7 \| 86,5 \| 46,6 \| 19,0
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	52,6 \| 82,1 \| 52,1 \| 23,5
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	51,7 \| 86,8 \| 44,3 \| 24,1
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	57,1 \| 83,8 \| 60,6 \| 27,1
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	63,1 \| 90,0 \| 64,5 \| 35,0
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	62,6 \| 83,8 \| 64,0 \| 40,1
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	70,0 \| 91,3 \| 70,9 \| 47,9
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	69,2 \| 85,2 \| 73,5 \| 48,9
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	71,5 \| 90,0 \| 72,8 \| 51,7
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	72,3 \| 91,4 \| 69,3 \| 56,2
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	67,5 \| 89,4 \| 44,8 \| 68,3
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	90,0 \| 95,3 \| 86,2 \| 88,6
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	100,0 \| 100,0 \| 100,0 \| 100,0
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	95,0 \| 89,4 \| 96,7 \| 98,9
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	85,6 \| 96,2 \| 83,7 \| 77,0
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	81,3 \| 90,9 \| 78,6 \| 74,3
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	78,1 \| 92,4 \| 79,3 \| 62,6
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	74,4 \| 91,8 \| 75,1 \| 56,3
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	67,5 \| 88,2 \| 68,3 \| 46,0
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	63,0 \| 88,9 \| 62,0 \| 38,1
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	57,6 \| 84,2 \| 58,2 \| 30,4
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	50,7 \| 88,5 \| 44,4 \| 19,3
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	45,6 \| 85,6 \| 38,0 \| 13,3

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-389N

Pays d'origine: DE, German; Ressort de compression VD-389N
