Ressort de compression VD-413 Acier inoxydable Ø 8 x 40 x 190 mm

Prix échelonnés - Ressort de compression VD-413

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

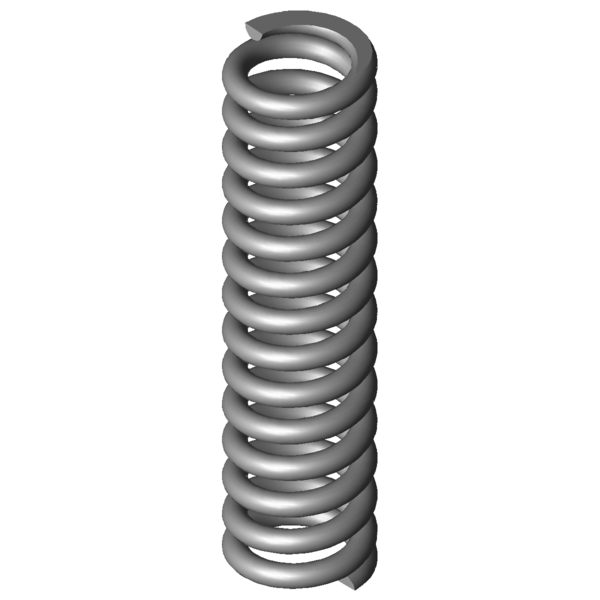

Image du produit Ressort de compression VD-413

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-413

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	40	mm	diamètre d'enroulement moyen
De	48	mm	diamètre extérieur d'enroulement
Dd	30,8	mm	diamètre maximal du mandrin
Dh	49,3	mm	diamètre minimum de la douille
L0	190	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2699,2	N	force maximum en cas de charge statique
Ln	129,75	mm	longueur minimum en cas de charge statique
sn	60,25	mm	flexion maximum en cas de charge statique
Fndyn	2390,976	N	force maximum pour charge dynamique
Lndyn	136,63	mm	longueur minimum pour utilisation dynamique
shdyn	11,78	mm	course maximum en cas d'utilisation dynamique
S	14,56	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	44,8	N/mm	raideur du ressort
Masse	723,9827	g	masse d'un ressort
Fntol	205	N	tolérance (+/-) pour force maximum statique
Fndtol	200	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,04	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-413 Acier inoxydable Ø 8 x 40 x 190 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-413 Acier inoxydable Ø 8 x 40 x 190 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-413 Acier inoxydable Ø 8 x 40 x 190 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-413 Acier inoxydable Ø 8 x 40 x 190 mm

calcul du chemin de force Ressort de compression VD-413

Formulaire de demande Ressort de compression VD-413 Acier inoxydable Ø 8 x 40 x 190 mm

Formulaire de demande Ressort de compression VD-413

Ressorts de compression similaires pour Ressort de compression VD-413 Acier inoxydable Ø 8 x 40 x 190 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-413	1.4310	8	48	190	2699,2	129,75	60,25	12,5	44,8	100,0 \| 100,0 \| 100,0 \| 100,0
D-413	EN 10270-1	8	48	190	3142,64	129,75	60,25	12,5	52,16	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	40,1 \| 75,3 \| 35,9 \| 9,2
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	42,2 \| 78,8 \| 37,8 \| 10,0
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	45,4 \| 83,0 \| 42,9 \| 10,3
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	43,1 \| 82,4 \| 35,4 \| 11,5
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	46,2 \| 83,0 \| 40,3 \| 15,3
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	47,1 \| 82,2 \| 42,7 \| 16,3
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	51,4 \| 88,7 \| 46,9 \| 18,6
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	53,1 \| 85,7 \| 52,3 \| 21,4
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	55,4 \| 90,9 \| 49,3 \| 26,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	55,5 \| 85,1 \| 45,8 \| 35,6
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	63,0 \| 88,9 \| 62,0 \| 38,1
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	63,8 \| 90,9 \| 62,1 \| 38,5
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	77,5 \| 93,8 \| 78,0 \| 60,8
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	84,2 \| 87,8 \| 85,8 \| 79,1
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	91,7 \| 90,0 \| 90,1 \| 94,9
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	82,3 \| 94,2 \| 83,8 \| 68,8
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	73,8 \| 92,0 \| 63,0 \| 66,3

Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-413

Pays d'origine: DE, German; Ressort de compression VD-413
