Ressort de compression VD-364J-24 Acier inoxydable Ø 5,5 x 42,5 x 185 mm

Prix échelonnés - Ressort de compression VD-364J-24

Quantité	Prix unitaire [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR

Ressort de compression Acheter

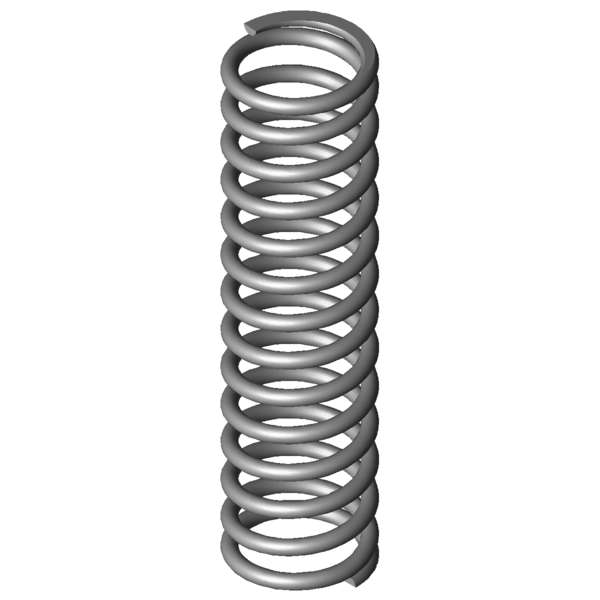

Image du produit Ressort de compression VD-364J-24

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J-24

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	42,5	mm	diamètre d'enroulement moyen
De	48	mm	diamètre extérieur d'enroulement
Dd	36,2	mm	diamètre maximal du mandrin
Dh	49,9	mm	diamètre minimum de la douille
L0	185	mm	longueur libre
Lk		mm	longueur de flambage
Fn	769,33	N	force maximum en cas de charge statique
Ln	92,8	mm	longueur minimum en cas de charge statique
sn	92,2	mm	flexion maximum en cas de charge statique
Fndyn	713,842	N	force maximum pour charge dynamique
Lndyn	99,45	mm	longueur minimum pour utilisation dynamique
shdyn	33,8	mm	course maximum en cas d'utilisation dynamique
S	14,36	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	8,344	N/mm	raideur du ressort
Masse	363,5821	g	masse d'un ressort
Fntol	47,98	N	tolérance (+/-) pour force maximum statique
Fndtol	47,2	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,3	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AM	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J-24 Acier inoxydable Ø 5,5 x 42,5 x 185 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J-24 Acier inoxydable Ø 5,5 x 42,5 x 185 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J-24 Acier inoxydable Ø 5,5 x 42,5 x 185 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J-24 Acier inoxydable Ø 5,5 x 42,5 x 185 mm

calcul du chemin de force Ressort de compression VD-364J-24

Formulaire de demande Ressort de compression VD-364J-24 Acier inoxydable Ø 5,5 x 42,5 x 185 mm

Formulaire de demande Ressort de compression VD-364J-24

Ressorts de compression similaires pour Ressort de compression VD-364J-24 Acier inoxydable Ø 5,5 x 42,5 x 185 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J-24	1.4310	5,5	48	185	769,33	92,8	92,2	12,5	8,344	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-24	EN 10270-1	5,5	48	185	895,915	92,78	92,22	12,5	9,715	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-289C-03	48	176	1,2	1.4310	158,083	44,32	131,68	48,0 \| 84,4 \| 45,3 \| 14,4
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	51,2 \| 86,0 \| 47,6 \| 20,1
VD-291	43,2	190	1,687	1.4310	248,443	42,7	147,31	49,8 \| 81,9 \| 47,4 \| 20,2
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	55,0 \| 84,0 \| 55,9 \| 25,2
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	60,1 \| 88,2 \| 59,2 \| 33,0
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	61,2 \| 85,0 \| 63,8 \| 34,7
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	69,9 \| 92,2 \| 69,5 \| 48,1
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	64,5 \| 93,2 \| 51,1 \| 49,2
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	68,1 \| 83,6 \| 71,4 \| 49,3
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	72,2 \| 88,1 \| 74,7 \| 53,7
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	72,7 \| 91,6 \| 71,1 \| 55,4
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	77,3 \| 91,0 \| 79,1 \| 61,7
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	86,2 \| 91,6 \| 85,1 \| 81,9
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	91,2 \| 93,4 \| 92,5 \| 87,7
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	75,3 \| 92,9 \| 61,2 \| 71,7
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	76,8 \| 89,1 \| 77,0 \| 64,3
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	68,4 \| 88,6 \| 64,3 \| 52,3
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	71,7 \| 92,9 \| 73,9 \| 48,4
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	64,6 \| 90,8 \| 64,4 \| 38,5
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	60,1 \| 89,9 \| 59,7 \| 30,6
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	53,2 \| 86,5 \| 49,2 \| 23,9
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	53,1 \| 85,5 \| 50,1 \| 23,6
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	51,4 \| 88,7 \| 46,9 \| 18,6
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	47,8 \| 81,6 \| 44,1 \| 17,7
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	45,8 \| 82,9 \| 41,6 \| 12,8
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	43,3 \| 82,4 \| 35,2 \| 12,4

Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J-24

Pays d'origine: DE, German; Ressort de compression VD-364J-24
