Ressort de compression VD-364J-04 Acier inoxydable Ø 5,5 x 50,5 x 175 mm

Prix échelonnés - Ressort de compression VD-364J-04

Quantité Prix unitaire [EUR]
1 14,9000 EUR
2 11,8700 EUR
3 7,7300 EUR
7 5,7700 EUR
17 4,1600 EUR
37 3,5700 EUR
75 3,5200 EUR
125 3,5200 EUR
175 3,5200 EUR
250 3,5200 EUR
350 3,5200 EUR

Ressort de compression Acheter

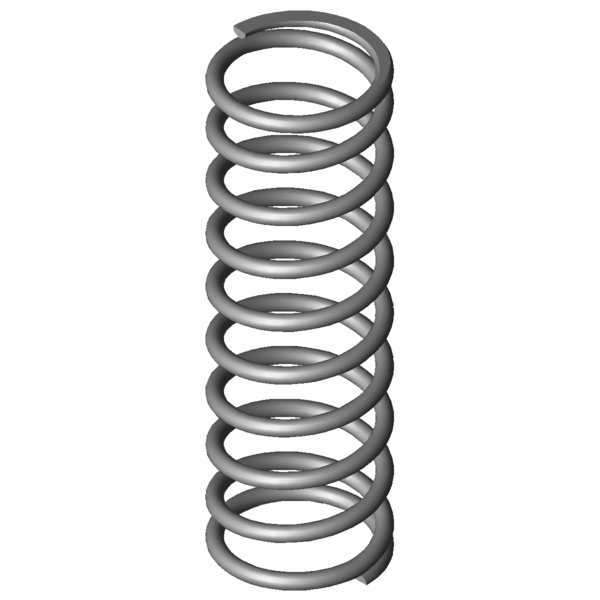

Image du produit Ressort de compression VD-364J-04
Image du produit Ressort de compression VD-364J-04
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J-04

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 50,5 mm diamètre d'enroulement moyen
De 56 mm diamètre extérieur d'enroulement
Dd 43,5 mm diamètre maximal du mandrin
Dh 58 mm diamètre minimum de la douille
L0 175 mm longueur libre
Lk mm longueur de flambage
Fn 780,11 N force maximum en cas de charge statique
Ln 68,34 mm longueur minimum en cas de charge statique
sn 106,66 mm flexion maximum en cas de charge statique
Fndyn 741,4 N force maximum pour charge dynamique
Lndyn 73,63 mm longueur minimum pour utilisation dynamique
shdyn 22,2 mm course maximum en cas d'utilisation dynamique
S 19,94 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 7,314 N/mm raideur du ressort
Masse 321,7812 g masse d'un ressort
Fntol 42,77 N tolérance (+/-) pour force maximum statique
Fndtol 42,2 N tolérance (+/-) pour force maximum dynamique
Detol 1 mm tolérance (+/-) du diamètre extérieur
L0tol 4,2 mm tolérance (+/-) pour longueur libre
Groupe de prix #AM - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J-04 Acier inoxydable Ø 5,5 x 50,5 x 175 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J-04 Acier inoxydable Ø 5,5 x 50,5 x 175 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J-04 Acier inoxydable Ø 5,5 x 50,5 x 175 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J-04 Acier inoxydable Ø 5,5 x 50,5 x 175 mm

calcul du chemin de force Ressort de compression VD-364J-04

Formulaire de demande Ressort de compression VD-364J-04 Acier inoxydable Ø 5,5 x 50,5 x 175 mm

Formulaire de demande Ressort de compression VD-364J-04

Ressorts de compression similaires pour Ressort de compression VD-364J-04 Acier inoxydable Ø 5,5 x 50,5 x 175 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364J-04 1.4310 5,5 56 175 780,11 68,34 106,66 8,5 7,314 100,0 | 100,0 | 100,0 | 100,0
D-364J-04 EN 10270-1 5,5 56 175 908,3 68,34 104,64 8,5 8,516 92,1 | 100,0 | 92,0 | 84,3
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313C 60 188 1,489 1.4310 225,991 36,27 151,73 51,3 | 84,0 | 49,6 | 20,4
VD-339J-04 58 210 1,896 1.4310 241,226 82,75 127,25 56,8 | 87,2 | 57,4 | 25,9
VD-313E-12 48 160 2,099 1.4310 240,42 45,45 114,55 57,2 | 80,9 | 62,0 | 28,7
VD-339J-11 68 173 2,156 1.4310 265,363 49,91 123,09 59,2 | 87,7 | 60,3 | 29,5
VD-339J-23 58 185 2,757 1.4310 346,784 59,2 125,8 64,4 | 91,0 | 64,6 | 37,7
VD-318D 49 156 2,892 1.4310 301,184 51,85 104,15 63,6 | 83,1 | 68,1 | 39,5
VD-315 54 150 3,258 1.4310 367,014 37,36 112,64 66,8 | 85,0 | 70,9 | 44,5
VD-344A-10 60 190 3,652 1.4310 446,786 67,67 122,33 71,4 | 92,1 | 72,2 | 49,9
VD-341 68 180 3,977 1.4310 529,678 46,8 133,2 72,8 | 90,2 | 74,0 | 54,4
VD-339M 50 187 4,01 1.4310 498,87 62,58 124,42 72,6 | 88,2 | 74,8 | 54,8
VD-364R-44 54 200 4,103 1.4310 259,411 136,77 63,23 65,5 | 94,0 | 46,3 | 56,1
VD-339L-10 50 160 4,481 1.4310 461,841 56,94 103,06 75,6 | 87,5 | 77,9 | 61,3
VD-347 55 195 5,147 1.4310 678,768 63,13 131,88 82,4 | 93,0 | 83,9 | 70,4
VD-346A 55 150 5,147 1.4310 447,151 63,13 86,88 77,1 | 91,6 | 69,4 | 70,4
VD-364J-04 56 175 7,314 1.4310 780,11 68,34 106,66 100,0 | 100,0 | 100,0 | 100,0
VD-364R-72 61 180 8,019 1.4310 845,175 74,6 105,4 93,4 | 93,6 | 95,6 | 91,2
VD-377A 56,3 217 8,168 1.4310 839,767 114,19 102,81 91,1 | 89,1 | 94,6 | 89,5
VD-364J-24 48 185 8,344 1.4310 769,33 92,8 92,2 91,2 | 93,4 | 92,5 | 87,7
VD-377 56,3 175 12,973 1.4310 1277,006 76,56 98,44 76,2 | 95,6 | 76,7 | 56,4
VD-376A 56,3 140 12,973 1.4310 822,95 76,56 63,44 74,1 | 88,9 | 77,1 | 56,4
VD-407 58 160 33,732 1.4310 2199,838 94,78 65,22 51,9 | 85,6 | 48,3 | 21,7
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 50,5 | 83,1 | 46,6 | 21,7
VD-414L 63 179 38,377 1.4310 2392,166 116,67 62,33 49,1 | 82,6 | 45,5 | 19,1
VD-413 48 190 44,8 1.4310 2699,2 129,75 60,25 47,1 | 82,2 | 42,7 | 16,3
VD-414M-03 57 184 47,191 1.4310 2495,286 131,12 52,88 46,9 | 84,8 | 40,4 | 15,5
VD-414M-02 57 138 64,888 1.4310 2448,094 100,27 37,73 41,4 | 79,4 | 33,6 | 11,3
VD-437 60 165 82,353 1.4310 3978,676 116,69 48,31 40,7 | 80,9 | 32,5 | 8,9
VD-445 55 140 120,027 1.4310 3549,211 110,43 29,57 36,2 | 77,7 | 24,9 | 6,1
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J-04

Pays d'origine: DE, German; Ressort de compression VD-364J-04

Image du produit - Ressorts de compression VD-364J-04

Image du produit - Ressorts de compression VD-364J-04

QR-Code: Ressort de compression VD-364J-04

QR-Code - Ressorts de compression - VD-364J-04 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364j-04.html
