Ressort de compression VD-445 Acier inoxydable Ø 10 x 45 x 140 mm

Prix échelonnés - Ressort de compression VD-445

Quantité	Prix unitaire [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Ressort de compression Acheter

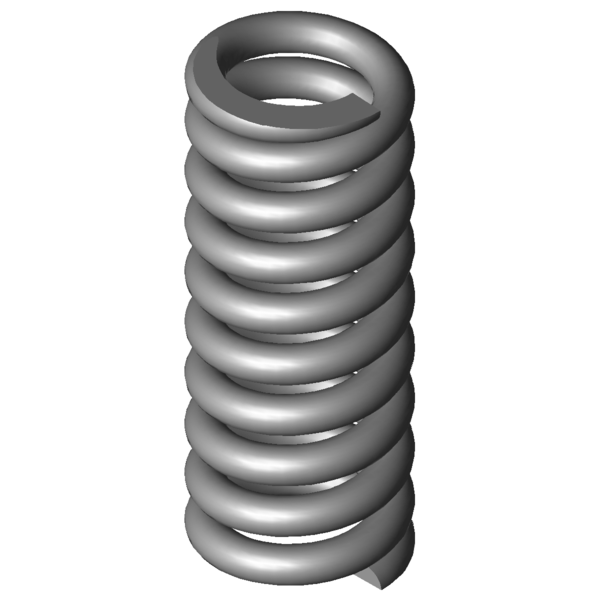

Image du produit Ressort de compression VD-445

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-445

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	45	mm	diamètre d'enroulement moyen
De	55	mm	diamètre extérieur d'enroulement
Dd	33,5	mm	diamètre maximal du mandrin
Dh	57,6	mm	diamètre minimum de la douille
L0	140	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3549,211	N	force maximum en cas de charge statique
Ln	110,43	mm	longueur minimum en cas de charge statique
sn	29,57	mm	flexion maximum en cas de charge statique
Fndyn	2922,668	N	force maximum pour charge dynamique
Lndyn	115,65	mm	longueur minimum pour utilisation dynamique
shdyn	9,58	mm	course maximum en cas d'utilisation dynamique
S	16,25	mm	pas, écart de milieu du fil à milieu du fil
n	8	nombre	de spires utiles
nt		nombre	total de spires
R	120,027	N/mm	raideur du ressort
Masse	877,6729	g	masse d'un ressort
Fntol	385	N	tolérance (+/-) pour force maximum statique
Fndtol	374	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,24	mm	tolérance (+/-) pour longueur libre
Groupe de prix	###AW	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-445 Acier inoxydable Ø 10 x 45 x 140 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-445 Acier inoxydable Ø 10 x 45 x 140 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-445 Acier inoxydable Ø 10 x 45 x 140 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-445 Acier inoxydable Ø 10 x 45 x 140 mm

calcul du chemin de force Ressort de compression VD-445

Formulaire de demande Ressort de compression VD-445 Acier inoxydable Ø 10 x 45 x 140 mm

Formulaire de demande Ressort de compression VD-445

Ressorts de compression similaires pour Ressort de compression VD-445 Acier inoxydable Ø 10 x 45 x 140 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-445	1.4310	10	55	140	3549,211	110,43	29,57	8	120,027	100,0 \| 100,0 \| 100,0 \| 100,0
D-445	EN 10270-1	10	55	140	4132,296	110,43	29,57	8	139,746	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	40,3 \| 78,9 \| 32,4 \| 9,4
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	41,1 \| 79,6 \| 33,4 \| 10,2
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	40,9 \| 78,6 \| 33,7 \| 10,3
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	44,2 \| 86,9 \| 34,9 \| 10,8
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	43,4 \| 79,0 \| 39,4 \| 11,8
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	46,2 \| 79,8 \| 45,5 \| 13,3
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	46,4 \| 80,9 \| 41,5 \| 16,7
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	49,5 \| 81,2 \| 46,0 \| 21,1
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	52,5 \| 85,8 \| 48,5 \| 23,2
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	57,1 \| 90,0 \| 53,1 \| 28,1
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	56,4 \| 87,4 \| 53,7 \| 28,1
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	55,3 \| 81,9 \| 54,4 \| 29,5
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	74,3 \| 95,0 \| 73,7 \| 54,1
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	72,3 \| 87,9 \| 74,2 \| 54,9
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	100,0 \| 100,0 \| 100,0 \| 100,0

Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-445

Pays d'origine: DE, German; Ressort de compression VD-445
