Ressort de compression VD-414M-02 Acier inoxydable Ø 9 x 48 x 138 mm

Prix échelonnés - Ressort de compression VD-414M-02

Quantité	Prix unitaire [EUR]
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Ressort de compression Acheter

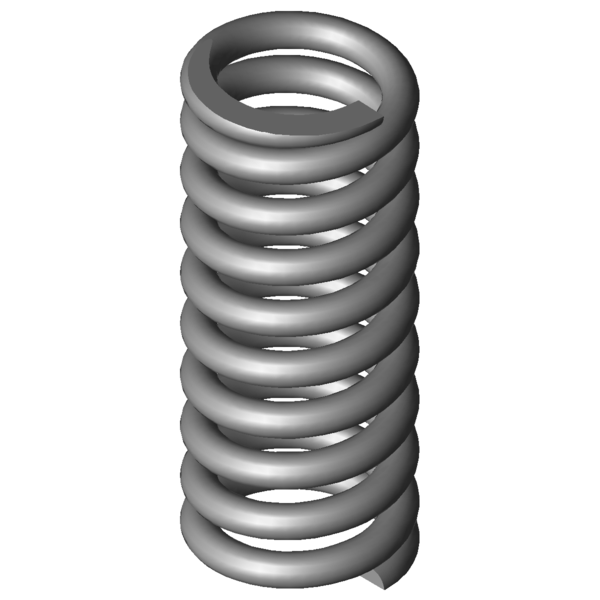

Image du produit Ressort de compression VD-414M-02

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414M-02

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	48	mm	diamètre d'enroulement moyen
De	57	mm	diamètre extérieur d'enroulement
Dd	37,8	mm	diamètre maximal du mandrin
Dh	58,4	mm	diamètre minimum de la douille
L0	138	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2448,094	N	force maximum en cas de charge statique
Ln	100,27	mm	longueur minimum en cas de charge statique
sn	37,73	mm	flexion maximum en cas de charge statique
Fndyn	2114,7	N	force maximum pour charge dynamique
Lndyn	105,41	mm	longueur minimum pour utilisation dynamique
shdyn	13,57	mm	course maximum en cas d'utilisation dynamique
S	16,125	mm	pas, écart de milieu du fil à milieu du fil
n	8	nombre	de spires utiles
nt		nombre	total de spires
R	64,888	N/mm	raideur du ressort
Masse	758,3094	g	masse d'un ressort
Fntol	229	N	tolérance (+/-) pour force maximum statique
Fndtol	223	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,4	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AU	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414M-02 Acier inoxydable Ø 9 x 48 x 138 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414M-02 Acier inoxydable Ø 9 x 48 x 138 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414M-02 Acier inoxydable Ø 9 x 48 x 138 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414M-02 Acier inoxydable Ø 9 x 48 x 138 mm

calcul du chemin de force Ressort de compression VD-414M-02

Formulaire de demande Ressort de compression VD-414M-02 Acier inoxydable Ø 9 x 48 x 138 mm

Formulaire de demande Ressort de compression VD-414M-02

Ressorts de compression similaires pour Ressort de compression VD-414M-02 Acier inoxydable Ø 9 x 48 x 138 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414M-02	1.4310	9	57	138	2448,094	100,27	37,73	8	64,888	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-02	EN 10270-1	9	57	138	2850,281	100,27	37,73	8	75,548	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	45,1 \| 83,0 \| 38,4 \| 13,9
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	44,1 \| 76,2 \| 41,3 \| 14,6
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	44,4 \| 77,7 \| 40,1 \| 15,5
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	47,4 \| 81,4 \| 43,3 \| 17,4
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	48,2 \| 81,0 \| 44,7 \| 18,9
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	48,8 \| 82,4 \| 45,0 \| 19,1
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	51,9 \| 89,1 \| 46,5 \| 20,0
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	56,9 \| 84,0 \| 55,9 \| 30,9
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	61,5 \| 83,0 \| 62,5 \| 39,0
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	64,6 \| 89,2 \| 64,4 \| 40,2
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	65,1 \| 86,9 \| 65,6 \| 42,9
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	72,6 \| 93,7 \| 72,1 \| 52,0
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	72,3 \| 91,1 \| 73,9 \| 52,0
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	86,3 \| 89,0 \| 89,7 \| 80,3
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	100,0 \| 100,0 \| 100,0 \| 100,0
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	92,9 \| 90,3 \| 89,9 \| 98,5
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	79,4 \| 89,5 \| 69,8 \| 78,8
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	74,3 \| 95,0 \| 73,7 \| 54,1
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	70,2 \| 88,2 \| 71,4 \| 51,0

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-414M-02

Pays d'origine: DE, German; Ressort de compression VD-414M-02

Image du produit - Ressorts de compression VD-414M-02

QR-Code: Ressort de compression VD-414M-02

QR-Code - Ressorts de compression - VD-414M-02 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-414m-02.html
