Ressort de compression VD-401 Acier inoxydable Ø 8 x 63 x 140 mm

Prix échelonnés - Ressort de compression VD-401

Quantité Prix unitaire [EUR]
1 16,0400 EUR
2 12,7700 EUR
3 8,7800 EUR
7 6,9200 EUR
17 5,3000 EUR
37 4,5500 EUR
75 4,4900 EUR
125 4,4900 EUR
175 4,4900 EUR
250 4,4900 EUR
350 4,4900 EUR

Ressort de compression Acheter

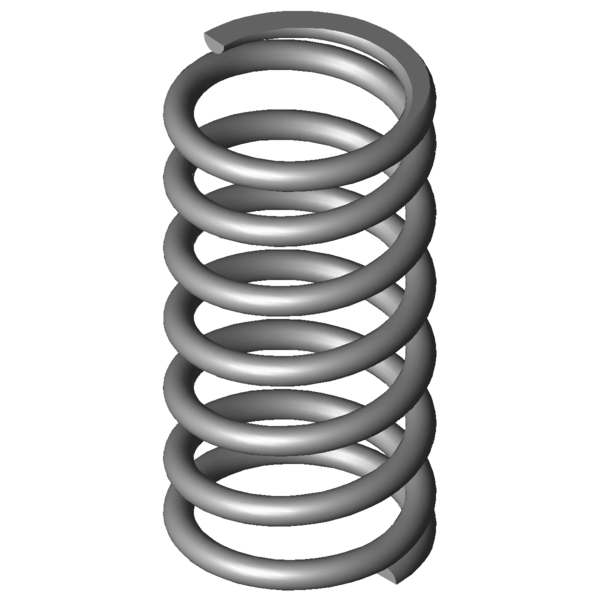

Image du produit Ressort de compression VD-401
Image du produit Ressort de compression VD-401
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-401

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 8 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 63 mm diamètre d'enroulement moyen
De 71 mm diamètre extérieur d'enroulement
Dd 53,6 mm diamètre maximal du mandrin
Dh 73,1 mm diamètre minimum de la douille
L0 140 mm longueur libre
Lk mm longueur de flambage
Fn 1863,511 N force maximum en cas de charge statique
Ln 68,49 mm longueur minimum en cas de charge statique
sn 71,51 mm flexion maximum en cas de charge statique
Fndyn 1752,833 N force maximum pour charge dynamique
Lndyn 72,74 mm longueur minimum pour utilisation dynamique
shdyn 12,73 mm course maximum en cas d'utilisation dynamique
S 24 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 26,061 N/mm raideur du ressort
Masse 589,7962 g masse d'un ressort
Fntol 110 N tolérance (+/-) pour force maximum statique
Fndtol 108 N tolérance (+/-) pour force maximum dynamique
Detol 0,8 mm tolérance (+/-) du diamètre extérieur
L0tol 2,57 mm tolérance (+/-) pour longueur libre
Groupe de prix #AQ - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-401 Acier inoxydable Ø 8 x 63 x 140 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-401 Acier inoxydable Ø 8 x 63 x 140 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-401 Acier inoxydable Ø 8 x 63 x 140 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-401 Acier inoxydable Ø 8 x 63 x 140 mm

calcul du chemin de force Ressort de compression VD-401

Formulaire de demande Ressort de compression VD-401 Acier inoxydable Ø 8 x 63 x 140 mm

Formulaire de demande Ressort de compression VD-401

Ressorts de compression similaires pour Ressort de compression VD-401 Acier inoxydable Ø 8 x 63 x 140 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-401 1.4310 8 71 140 1863,511 68,49 71,51 5,5 26,061 100,0 | 100,0 | 100,0 | 100,0
D-401 EN 10270-1 8 71 140 2169,66 68,49 71,51 5,5 30,342 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-61 77 153 5,761 1.4310 563,216 55,23 97,77 53,3 | 86,2 | 51,7 | 22,1
VD-344A-14 60 120 5,976 1.4310 446,733 45,25 74,75 53,4 | 77,6 | 59,8 | 22,9
VD-364R-43 54 135 6,072 1.4310 236,535 96,04 38,96 45,9 | 80,8 | 33,6 | 23,3
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 53,7 | 81,3 | 55,8 | 24,0
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 54,4 | 84,8 | 52,6 | 25,8
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 57,1 | 85,9 | 56,0 | 29,5
VD-346 55 130 7,955 1.4310 681,108 44,38 85,63 56,1 | 77,6 | 60,0 | 30,5
VD-364G 60 128 8,993 1.4310 712,875 48,73 79,27 60,1 | 81,6 | 64,2 | 34,5
VD-371 69,3 155 10,023 1.4310 993,127 55,91 99,09 63,4 | 88,9 | 62,7 | 38,5
VD-389G 75 153 12,148 1.4310 1107,916 61,8 91,2 68,9 | 91,2 | 68,9 | 46,6
VD-364R-71 61 120 12,393 1.4310 836,5 52,5 67,5 66,5 | 82,2 | 69,6 | 47,6
VD-376A 56,3 140 12,973 1.4310 822,95 76,56 63,44 67,4 | 86,0 | 66,4 | 49,8
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 72,3 | 83,8 | 72,7 | 60,4
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 79,9 | 94,3 | 81,0 | 64,3
VD-401 71 140 26,061 1.4310 1863,511 68,49 71,51 100,0 | 100,0 | 100,0 | 100,0
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 84,4 | 92,3 | 83,8 | 77,3
VD-431 73 135 63,624 1.4310 3259,197 83,77 51,23 65,5 | 91,2 | 64,4 | 41,0
VD-414M-02 57 138 64,888 1.4310 2448,094 100,27 37,73 64,6 | 89,2 | 64,4 | 40,2
VD-445 55 140 120,027 1.4310 3549,211 110,43 29,57 51,5 | 85,8 | 46,9 | 21,7
Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-401

Pays d'origine: DE, German; Ressort de compression VD-401

Image du produit - Ressorts de compression VD-401

Image du produit - Ressorts de compression VD-401

QR-Code: Ressort de compression VD-401

QR-Code - Ressorts de compression - VD-401 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-401.html
