Ressort de compression VD-431 Acier inoxydable Ø 10 x 63 x 135 mm

Prix échelonnés - Ressort de compression VD-431

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

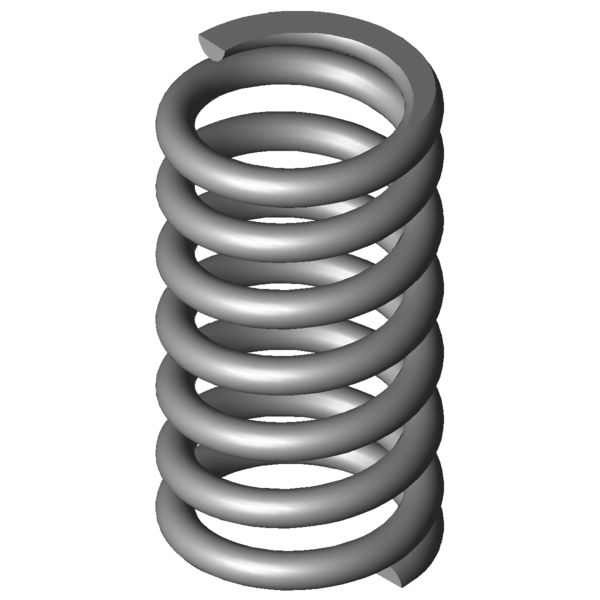

Image du produit Ressort de compression VD-431

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-431

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63	mm	diamètre d'enroulement moyen
De	73	mm	diamètre extérieur d'enroulement
Dd	51	mm	diamètre maximal du mandrin
Dh	75	mm	diamètre minimum de la douille
L0	135	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3259,197	N	force maximum en cas de charge statique
Ln	83,77	mm	longueur minimum en cas de charge statique
sn	51,23	mm	flexion maximum en cas de charge statique
Fndyn	2980,167	N	force maximum pour charge dynamique
Lndyn	88,16	mm	longueur minimum pour utilisation dynamique
shdyn	7,65	mm	course maximum en cas d'utilisation dynamique
S	22,727	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	63,624	N/mm	raideur du ressort
Masse	921,5566	g	masse d'un ressort
Fntol	224	N	tolérance (+/-) pour force maximum statique
Fndtol	219	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,26	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-431 Acier inoxydable Ø 10 x 63 x 135 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-431 Acier inoxydable Ø 10 x 63 x 135 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-431 Acier inoxydable Ø 10 x 63 x 135 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-431 Acier inoxydable Ø 10 x 63 x 135 mm

calcul du chemin de force Ressort de compression VD-431

Formulaire de demande Ressort de compression VD-431 Acier inoxydable Ø 10 x 63 x 135 mm

Formulaire de demande Ressort de compression VD-431

Ressorts de compression similaires pour Ressort de compression VD-431 Acier inoxydable Ø 10 x 63 x 135 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-431	1.4310	10	73	135	3259,197	83,77	51,23	5,5	63,624	100,0 \| 100,0 \| 100,0 \| 100,0
D-431	EN 10270-1	10	73	135	3794,636	83,77	51,23	5,5	74,077	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	43,1 \| 80,2 \| 37,0 \| 12,1
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	42,2 \| 73,9 \| 40,4 \| 12,5
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	44,9 \| 77,3 \| 43,2 \| 14,1
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	46,2 \| 81,7 \| 41,1 \| 15,8
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	48,1 \| 79,2 \| 48,4 \| 16,6
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	49,8 \| 85,2 \| 45,1 \| 19,1
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	49,2 \| 77,5 \| 50,8 \| 19,5
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	50,7 \| 78,9 \| 53,0 \| 20,4
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	52,8 \| 78,6 \| 55,2 \| 24,8
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	55,6 \| 87,3 \| 53,0 \| 26,3
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	57,4 \| 81,0 \| 61,3 \| 30,0
VD-395	88	125	20	1.4310	1480	51	74	58,0 \| 85,2 \| 57,3 \| 31,4
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	65,5 \| 91,2 \| 64,4 \| 41,0
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	71,0 \| 83,8 \| 76,1 \| 53,0
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	87,0 \| 88,6 \| 74,4 \| 98,0
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	78,2 \| 90,4 \| 80,6 \| 63,6
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	72,8 \| 90,6 \| 74,8 \| 53,0

Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-431

Pays d'origine: DE, German; Ressort de compression VD-431
