Ressort de compression VD-365 Acier inoxydable Ø 6,3 x 80 x 145 mm

Prix échelonnés - Ressort de compression VD-365

Quantité Prix unitaire [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2400 EUR
175 3,2400 EUR
250 3,2400 EUR
350 3,2400 EUR

Ressort de compression Acheter

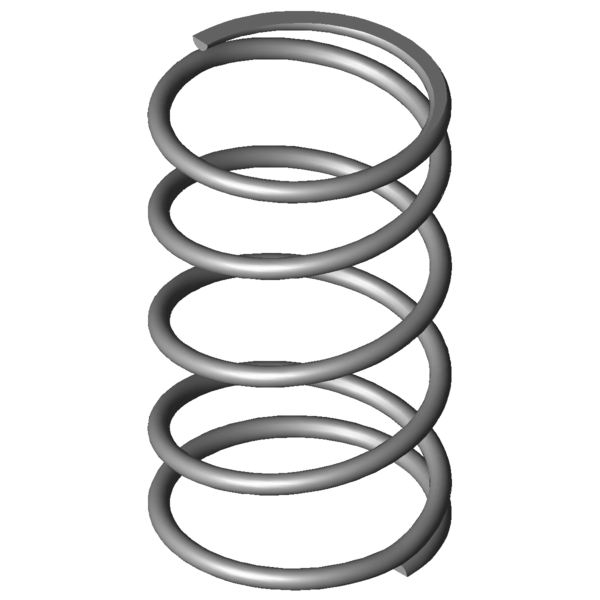

Image du produit Ressort de compression VD-365
Image du produit Ressort de compression VD-365
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-365

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,3 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 80 mm diamètre d'enroulement moyen
De 86,3 mm diamètre extérieur d'enroulement
Dd 72 mm diamètre maximal du mandrin
Dh 88,7 mm diamètre minimum de la douille
L0 145 mm longueur libre
Lk mm longueur de flambage
Fn 790,815 N force maximum en cas de charge statique
Ln 42,19 mm longueur minimum en cas de charge statique
sn 102,81 mm flexion maximum en cas de charge statique
Fndyn 749,958 N force maximum pour charge dynamique
Lndyn 47,5 mm longueur minimum pour utilisation dynamique
shdyn 20,09 mm course maximum en cas d'utilisation dynamique
S 39,629 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 7,692 N/mm raideur du ressort
Masse 340,6073 g masse d'un ressort
Fntol 53,9 N tolérance (+/-) pour force maximum statique
Fndtol 53,4 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 4,48 mm tolérance (+/-) pour longueur libre
Groupe de prix #AL - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-365 Acier inoxydable Ø 6,3 x 80 x 145 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-365 Acier inoxydable Ø 6,3 x 80 x 145 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-365 Acier inoxydable Ø 6,3 x 80 x 145 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-365 Acier inoxydable Ø 6,3 x 80 x 145 mm

calcul du chemin de force Ressort de compression VD-365

Formulaire de demande Ressort de compression VD-365 Acier inoxydable Ø 6,3 x 80 x 145 mm

Formulaire de demande Ressort de compression VD-365

Ressorts de compression similaires pour Ressort de compression VD-365 Acier inoxydable Ø 6,3 x 80 x 145 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-365 1.4310 6,3 86,3 145 790,815 42,19 102,81 3,5 7,692 100,0 | 100,0 | 100,0 | 100,0
D-365 EN 10270-1 6,3 86,3 145 920,734 42,19 102,81 3,5 8,956 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313S 70 145 2,226 1.4310 257,969 29,12 115,88 57,0 | 81,5 | 60,7 | 28,9
VD-313R-01 70 133 2,226 1.4310 231,255 29,12 103,88 57,3 | 78,8 | 64,1 | 28,9
VD-339F 75 146 2,926 1.4310 333,163 32,12 113,88 63,4 | 85,9 | 66,2 | 38,0
VD-339W 85 164 3,052 1.4310 390,717 35,97 128,03 64,4 | 88,8 | 64,9 | 39,7
VD-364R-57 90 165 3,479 1.4310 371,869 58,1 106,9 69,9 | 93,0 | 71,6 | 45,2
VD-364E-06 80 165 3,521 1.4310 395,725 52,6 112,4 68,6 | 89,3 | 70,8 | 45,8
VD-364R-32 69 136 3,973 1.4310 251,418 72,71 63,29 62,0 | 87,5 | 46,7 | 51,6
VD-339Z-01 75 117 4,555 1.4310 376,298 34,4 82,61 68,5 | 82,3 | 64,0 | 59,2
VD-364E-12 70 147 5,425 1.4310 523,262 50,55 96,45 79,8 | 89,0 | 80,0 | 70,5
VD-364E-04 80 120 5,533 1.4310 456,432 37,5 82,5 76,2 | 87,6 | 69,0 | 71,9
VD-364R-61 77 153 5,761 1.4310 563,216 55,23 97,77 83,7 | 93,1 | 83,2 | 74,9
VD-389E-10 105 145 6,378 1.4310 617,347 48,2 96,8 86,6 | 90,7 | 86,1 | 82,9
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 91,2 | 92,9 | 93,5 | 87,3
VD-389E-22 89 190 6,928 1.4310 870,826 64,3 125,7 88,0 | 87,8 | 86,3 | 90,1
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 100,0 | 100,0 | 100,0 | 100,0
VD-371 69,3 155 10,023 1.4310 993,127 55,91 99,09 85,3 | 91,3 | 88,0 | 76,7
VD-369C 78,3 110 10,551 1.4310 725,927 41,2 68,8 80,4 | 88,9 | 79,4 | 72,9
VD-389E-20 89 115 10,887 1.4310 750,628 46,05 68,95 80,1 | 88,8 | 81,0 | 70,7
VD-389G 75 153 12,148 1.4310 1107,916 61,8 91,2 78,0 | 90,6 | 80,0 | 63,3
VD-396 88 180 12,727 1.4310 1387,273 71 109 74,0 | 85,8 | 75,7 | 60,4
VD-394A 98 125 14,047 1.4310 1023,298 52,15 72,85 71,1 | 84,3 | 74,1 | 54,8
VD-399B 81 147 16,751 1.4310 1291,565 69,9 77,1 68,1 | 90,4 | 68,1 | 45,9
VD-395 88 125 20 1.4310 1480 51 74 62,9 | 87,7 | 62,7 | 38,5
VD-414E 100 134 21,766 1.4310 1665,549 57,48 76,52 59,7 | 82,9 | 61,0 | 35,3
VD-420 110 150 25 1.4310 2156,25 63,75 86,25 56,8 | 79,4 | 60,3 | 30,8
VD-401 71 140 26,061 1.4310 1863,511 68,49 71,51 57,1 | 85,9 | 56,0 | 29,5
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 54,3 | 80,6 | 57,7 | 24,8
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 50,7 | 81,5 | 47,8 | 22,8
VD-425 90 115 48,828 1.4310 2594,727 61,86 53,14 45,4 | 79,4 | 41,1 | 15,8
VD-431 73 135 63,624 1.4310 3259,197 83,77 51,23 43,1 | 80,2 | 37,0 | 12,1
Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-365

Pays d'origine: DE, German; Ressort de compression VD-365
