Ressort de compression VD-396 Acier inoxydable Ø 8 x 80 x 180 mm

Prix échelonnés - Ressort de compression VD-396

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

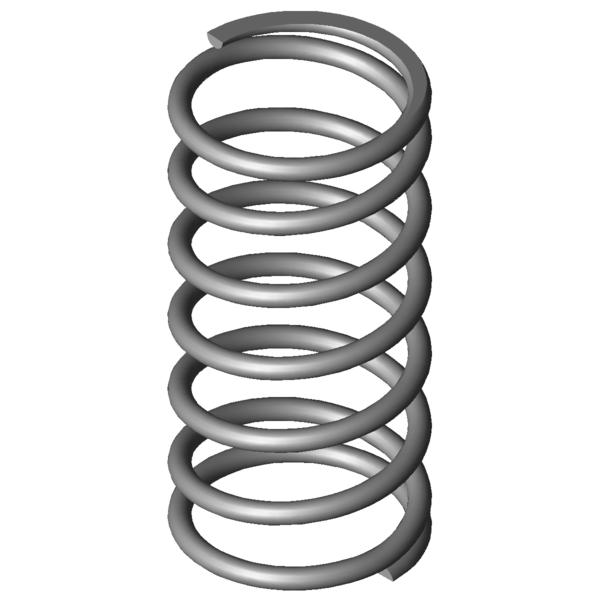

Image du produit Ressort de compression VD-396

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-396

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	88	mm	diamètre extérieur d'enroulement
Dd	70	mm	diamètre maximal du mandrin
Dh	90,8	mm	diamètre minimum de la douille
L0	180	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1387,273	N	force maximum en cas de charge statique
Ln	71	mm	longueur minimum en cas de charge statique
sn	109	mm	flexion maximum en cas de charge statique
Fndyn	1317,273	N	force maximum pour charge dynamique
Lndyn	76,5	mm	longueur minimum pour utilisation dynamique
shdyn	25,29	mm	course maximum en cas d'utilisation dynamique
S	31,273	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	12,727	N/mm	raideur du ressort
Masse	748,9476	g	masse d'un ressort
Fntol	83,9	N	tolérance (+/-) pour force maximum statique
Fndtol	82,7	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,03	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-396 Acier inoxydable Ø 8 x 80 x 180 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-396 Acier inoxydable Ø 8 x 80 x 180 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-396 Acier inoxydable Ø 8 x 80 x 180 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-396 Acier inoxydable Ø 8 x 80 x 180 mm

calcul du chemin de force Ressort de compression VD-396

Formulaire de demande Ressort de compression VD-396 Acier inoxydable Ø 8 x 80 x 180 mm

Formulaire de demande Ressort de compression VD-396

Ressorts de compression similaires pour Ressort de compression VD-396 Acier inoxydable Ø 8 x 80 x 180 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-396	1.4310	8	88	180	1387,273	71	109	5,5	12,727	100,0 \| 100,0 \| 100,0 \| 100,0
D-396	EN 10270-1	8	88	180	1615,182	71	109	5,5	14,818	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	58,1 \| 83,8 \| 62,8 \| 27,7
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	57,1 \| 79,9 \| 60,0 \| 31,2
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	60,0 \| 87,5 \| 60,3 \| 32,2
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	60,4 \| 84,5 \| 62,6 \| 34,1
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	62,3 \| 86,2 \| 62,3 \| 38,5
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	64,3 \| 82,5 \| 65,1 \| 45,3
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	71,5 \| 86,5 \| 75,3 \| 52,8
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	74,3 \| 93,7 \| 74,7 \| 54,4
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	74,0 \| 85,8 \| 75,7 \| 60,4
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	74,4 \| 81,4 \| 78,8 \| 63,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	83,6 \| 95,7 \| 84,7 \| 70,2
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	87,4 \| 92,0 \| 89,8 \| 80,5
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	89,6 \| 91,3 \| 92,3 \| 85,2
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	87,7 \| 85,9 \| 81,8 \| 95,5
VD-396	88	180	12,727	1.4310	1387,273	71	109	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	89,3 \| 89,0 \| 87,2 \| 91,9
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	83,0 \| 91,2 \| 81,9 \| 76,0
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	80,1 \| 85,3 \| 84,2 \| 70,7
VD-395	88	125	20	1.4310	1480	51	74	78,1 \| 89,8 \| 80,8 \| 63,6
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	66,2 \| 91,7 \| 65,9 \| 41,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	59,1 \| 86,6 \| 57,6 \| 33,2
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	60,2 \| 88,5 \| 59,8 \| 32,4
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	57,8 \| 84,3 \| 58,0 \| 30,9

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-396

Pays d'origine: DE, German; Ressort de compression VD-396
