Ressort de compression VD-364S Acier inoxydable Ø 6,3 x 98,7 x 180 mm

Prix échelonnés - Ressort de compression VD-364S

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

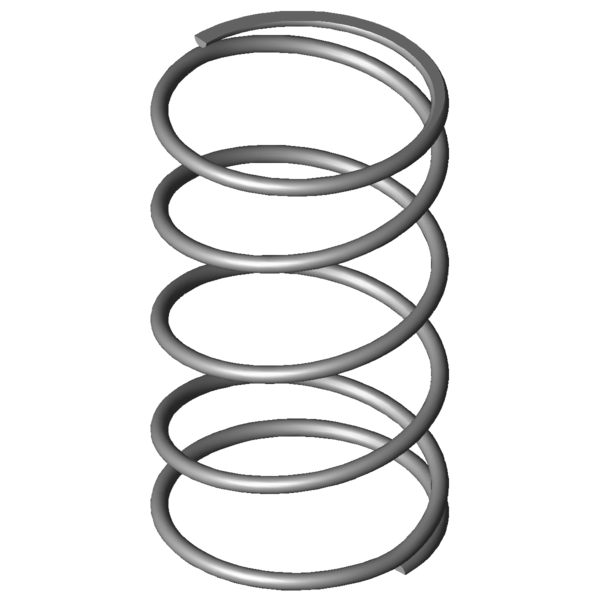

Image du produit Ressort de compression VD-364S

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364S

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	98,7	mm	diamètre d'enroulement moyen
De	105	mm	diamètre extérieur d'enroulement
Dd	90,2	mm	diamètre maximal du mandrin
Dh	109,7	mm	diamètre minimum de la douille
L0	180	mm	longueur libre
Lk		mm	longueur de flambage
Fn	553,059	N	force maximum en cas de charge statique
Ln	44,97	mm	longueur minimum en cas de charge statique
sn	135,03	mm	flexion maximum en cas de charge statique
Fndyn	531,936	N	force maximum pour charge dynamique
Lndyn	50,13	mm	longueur minimum pour utilisation dynamique
shdyn	44,23	mm	course maximum en cas d'utilisation dynamique
S	49,629	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	4,096	N/mm	raideur du ressort
Masse	420,2243	g	masse d'un ressort
Fntol	48,4	N	tolérance (+/-) pour force maximum statique
Fndtol	48,1	N	tolérance (+/-) pour force maximum dynamique
Detol	1,7	mm	tolérance (+/-) du diamètre extérieur
L0tol	7,99	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364S Acier inoxydable Ø 6,3 x 98,7 x 180 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364S Acier inoxydable Ø 6,3 x 98,7 x 180 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364S Acier inoxydable Ø 6,3 x 98,7 x 180 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364S Acier inoxydable Ø 6,3 x 98,7 x 180 mm

calcul du chemin de force Ressort de compression VD-364S

Formulaire de demande Ressort de compression VD-364S Acier inoxydable Ø 6,3 x 98,7 x 180 mm

Formulaire de demande Ressort de compression VD-364S

Ressorts de compression similaires pour Ressort de compression VD-364S Acier inoxydable Ø 6,3 x 98,7 x 180 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364S	1.4310	6,3	105	180	553,059	44,97	135,03	3,5	4,096	100,0 \| 100,0 \| 100,0 \| 100,0
D-364S	EN 10270-1	6,3	105	180	643,918	44,97	135,03	3,5	4,769	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	66,5 \| 77,4 \| 69,6 \| 52,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	72,2 \| 88,9 \| 72,8 \| 55,0
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	77,6 \| 92,8 \| 78,9 \| 61,1
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	78,7 \| 83,2 \| 82,0 \| 70,8
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	80,3 \| 83,8 \| 82,7 \| 74,5
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	86,3 \| 92,4 \| 88,5 \| 77,9
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	83,0 \| 90,9 \| 73,2 \| 84,9
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	82,8 \| 85,1 \| 77,4 \| 86,0
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	91,9 \| 81,4 \| 97,2 \| 97,1
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	90,7 \| 89,4 \| 83,6 \| 99,1
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	88,8 \| 86,9 \| 81,0 \| 98,5
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	82,9 \| 88,0 \| 77,1 \| 83,7
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	78,3 \| 90,2 \| 80,6 \| 64,2
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	76,0 \| 88,7 \| 78,1 \| 61,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	75,8 \| 89,8 \| 78,3 \| 59,1
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	71,3 \| 87,6 \| 73,0 \| 53,2
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	62,3 \| 80,0 \| 55,6 \| 51,4
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	68,2 \| 81,7 \| 73,0 \| 50,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	68,2 \| 89,8 \| 69,1 \| 45,8
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	65,5 \| 90,1 \| 66,3 \| 40,0
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	59,9 \| 84,0 \| 61,7 \| 34,2
VD-396	88	180	12,727	1.4310	1387,273	71	109	60,0 \| 87,5 \| 60,3 \| 32,2
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	58,6 \| 85,1 \| 61,1 \| 29,6
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	54,6 \| 80,5 \| 54,0 \| 29,2
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	54,9 \| 78,9 \| 60,1 \| 25,7

Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-364S

Pays d'origine: DE, German; Ressort de compression VD-364S

Image du produit - Ressorts de compression VD-364S

QR-Code: Ressort de compression VD-364S

QR-Code - Ressorts de compression - VD-364S | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364s.html
