Ressort de compression VD-364R-50 Acier inoxydable Ø 6 x 109 x 196 mm

Prix échelonnés - Ressort de compression VD-364R-50

Quantité	Prix unitaire [EUR]
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Ressort de compression Acheter

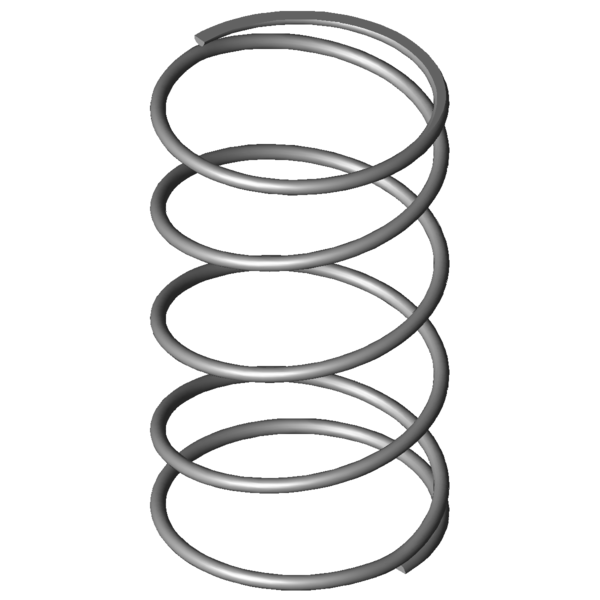

Image du produit Ressort de compression VD-364R-50

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-50

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	109	mm	diamètre d'enroulement moyen
De	115	mm	diamètre extérieur d'enroulement
Dd	100	mm	diamètre maximal du mandrin
Dh	121	mm	diamètre minimum de la douille
L0	196	mm	longueur libre
Lk		mm	longueur de flambage
Fn	376,542	N	force maximum en cas de charge statique
Ln	45,5	mm	longueur minimum en cas de charge statique
sn	150,5	mm	flexion maximum en cas de charge statique
Fndyn	360,895	N	force maximum pour charge dynamique
Lndyn	51,75	mm	longueur minimum pour utilisation dynamique
shdyn	74,44	mm	course maximum en cas d'utilisation dynamique
S	54,286	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,502	N/mm	raideur du ressort
Masse	420,9319	g	masse d'un ressort
Fntol	40,8	N	tolérance (+/-) pour force maximum statique
Fndtol	39,44	N	tolérance (+/-) pour force maximum dynamique
Detol	2,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	11,38	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AU	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-50 Acier inoxydable Ø 6 x 109 x 196 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-50 Acier inoxydable Ø 6 x 109 x 196 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-50 Acier inoxydable Ø 6 x 109 x 196 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-50 Acier inoxydable Ø 6 x 109 x 196 mm

calcul du chemin de force Ressort de compression VD-364R-50

Formulaire de demande Ressort de compression VD-364R-50 Acier inoxydable Ø 6 x 109 x 196 mm

Formulaire de demande Ressort de compression VD-364R-50

Ressorts de compression similaires pour Ressort de compression VD-364R-50 Acier inoxydable Ø 6 x 109 x 196 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-50	1.4310	6	115	196	376,542	45,5	150,5	3,5	2,502	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-50	EN 10270-1	6	115	196	438,403	45,5	150,5	3,5	2,913	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	69,4 \| 74,7 \| 76,9 \| 56,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	86,9 \| 90,5 \| 80,1 \| 90,0
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	81,4 \| 83,8 \| 67,9 \| 92,6
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	84,3 \| 80,3 \| 90,7 \| 82,0
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	84,5 \| 85,2 \| 89,2 \| 79,0
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	85,3 \| 88,9 \| 88,7 \| 78,4
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	81,4 \| 87,5 \| 84,9 \| 71,9
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	74,7 \| 87,4 \| 74,9 \| 61,6
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	77,6 \| 92,8 \| 78,9 \| 61,1
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	74,6 \| 90,8 \| 72,8 \| 60,1
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	73,2 \| 85,6 \| 76,4 \| 57,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	69,4 \| 86,5 \| 70,7 \| 51,1
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	61,9 \| 83,7 \| 62,7 \| 39,2
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	58,7 \| 81,4 \| 56,2 \| 38,4
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	62,1 \| 86,7 \| 63,4 \| 36,1
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	57,4 \| 79,8 \| 59,8 \| 32,8
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	57,4 \| 82,1 \| 59,5 \| 30,5

Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-50

Pays d'origine: DE, German; Ressort de compression VD-364R-50
