Ressort de compression VD-366A Acier inoxydable Ø 6,3 x 80 x 230 mm

Prix échelonnés - Ressort de compression VD-366A

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

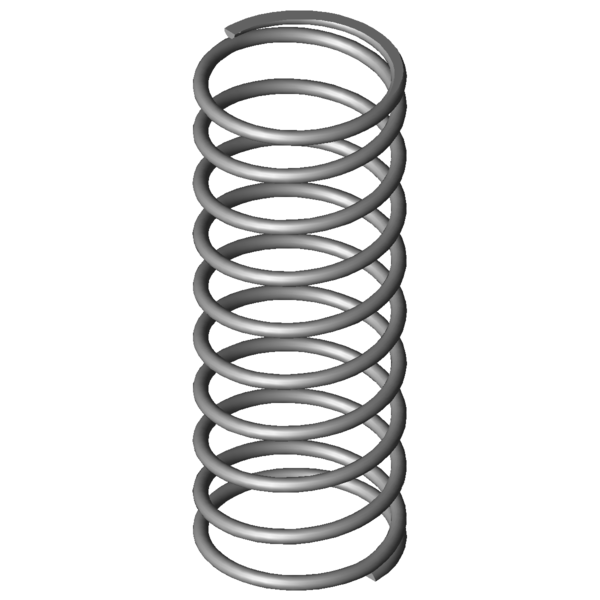

Image du produit Ressort de compression VD-366A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-366A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	86,3	mm	diamètre extérieur d'enroulement
Dd	72	mm	diamètre maximal du mandrin
Dh	88,7	mm	diamètre minimum de la douille
L0	230	mm	longueur libre
Lk		mm	longueur de flambage
Fn	460,969	N	force maximum en cas de charge statique
Ln	84,46	mm	longueur minimum en cas de charge statique
sn	145,54	mm	flexion maximum en cas de charge statique
Fndyn	431,949	N	force maximum pour charge dynamique
Lndyn	93,62	mm	longueur minimum pour utilisation dynamique
shdyn	98,94	mm	course maximum en cas d'utilisation dynamique
S	26,318	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	3,167	N/mm	raideur du ressort
Masse	650,2503	g	masse d'un ressort
Fntol	40,1	N	tolérance (+/-) pour force maximum statique
Fndtol	39,6	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	8,71	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-366A Acier inoxydable Ø 6,3 x 80 x 230 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-366A Acier inoxydable Ø 6,3 x 80 x 230 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-366A Acier inoxydable Ø 6,3 x 80 x 230 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-366A Acier inoxydable Ø 6,3 x 80 x 230 mm

calcul du chemin de force Ressort de compression VD-366A

Formulaire de demande Ressort de compression VD-366A Acier inoxydable Ø 6,3 x 80 x 230 mm

Formulaire de demande Ressort de compression VD-366A

Ressorts de compression similaires pour Ressort de compression VD-366A Acier inoxydable Ø 6,3 x 80 x 230 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-366A	1.4310	6,3	86,3	230	460,969	84,46	145,54	8,5	3,167	100,0 \| 100,0 \| 100,0 \| 100,0
D-366A	EN 10270-1	6,3	86,3	230	536,699	84,46	145,54	8,5	3,688	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	64,4 \| 81,1 \| 67,4 \| 44,7
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	64,1 \| 77,6 \| 69,8 \| 44,7
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	73,6 \| 85,2 \| 76,8 \| 58,8
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	73,3 \| 83,5 \| 77,2 \| 59,2
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	76,5 \| 89,7 \| 78,5 \| 61,3
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	77,6 \| 87,0 \| 81,7 \| 64,1
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	79,9 \| 94,1 \| 74,5 \| 71,1
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	88,6 \| 83,1 \| 86,4 \| 96,4
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	94,1 \| 85,6 \| 97,4 \| 99,3
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	90,6 \| 88,0 \| 93,6 \| 90,2
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	89,6 \| 94,8 \| 89,0 \| 85,0
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	82,9 \| 90,7 \| 79,8 \| 78,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	84,1 \| 94,0 \| 85,4 \| 72,9
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	75,4 \| 89,7 \| 66,0 \| 70,7
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	79,2 \| 98,6 \| 74,5 \| 64,7
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	70,4 \| 92,7 \| 69,7 \| 48,8
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	68,4 \| 89,9 \| 69,7 \| 45,7
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	67,1 \| 89,2 \| 67,0 \| 45,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	59,7 \| 85,8 \| 54,8 \| 38,5
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	59,2 \| 89,4 \| 59,1 \| 29,2
VD-396	88	180	12,727	1.4310	1387,273	71	109	54,7 \| 85,0 \| 54,1 \| 24,9
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	53,0 \| 81,1 \| 55,1 \| 22,9
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	53,1 \| 80,5 \| 58,8 \| 19,9

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-366A

Pays d'origine: DE, German; Ressort de compression VD-366A
