Ressort de compression VD-389H Acier inoxydable Ø 7 x 68 x 254 mm

Prix échelonnés - Ressort de compression VD-389H

Quantité	Prix unitaire [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	8,7700 EUR
37	7,3800 EUR
75	7,2700 EUR
125	7,2700 EUR
175	7,2700 EUR
250	7,2700 EUR
350	7,2700 EUR

Ressort de compression Acheter

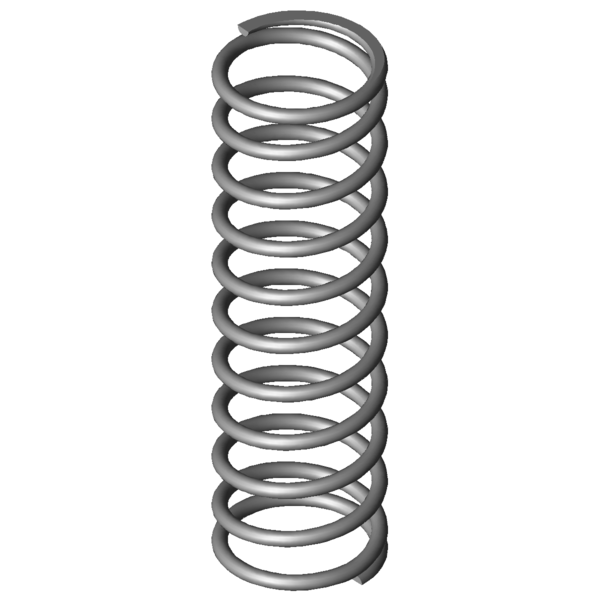

Image du produit Ressort de compression VD-389H

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389H

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	68	mm	diamètre d'enroulement moyen
De	75	mm	diamètre extérieur d'enroulement
Dd	59	mm	diamètre maximal du mandrin
Dh	77,5	mm	diamètre minimum de la douille
L0	254	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1107,277	N	force maximum en cas de charge statique
Ln	96,56	mm	longueur minimum en cas de charge statique
sn	157,44	mm	flexion maximum en cas de charge statique
Fndyn	1050,753	N	force maximum pour charge dynamique
Lndyn	104,6	mm	longueur minimum pour utilisation dynamique
shdyn	43,96	mm	course maximum en cas d'utilisation dynamique
S	26	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	7,033	N/mm	raideur du ressort
Masse	747,3483	g	masse d'un ressort
Fntol	60,1	N	tolérance (+/-) pour force maximum statique
Fndtol	59,3	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,19	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AY	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389H Acier inoxydable Ø 7 x 68 x 254 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389H Acier inoxydable Ø 7 x 68 x 254 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389H Acier inoxydable Ø 7 x 68 x 254 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389H Acier inoxydable Ø 7 x 68 x 254 mm

calcul du chemin de force Ressort de compression VD-389H

Formulaire de demande Ressort de compression VD-389H Acier inoxydable Ø 7 x 68 x 254 mm

Formulaire de demande Ressort de compression VD-389H

Ressorts de compression similaires pour Ressort de compression VD-389H Acier inoxydable Ø 7 x 68 x 254 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389H	1.4310	7	75	254	1107,277	96,56	157,44	9,5	7,033	100,0 \| 100,0 \| 100,0 \| 100,0
D-389H	EN 10270-1	7	75	254	1289,187	96,56	157,44	9,5	8,189	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	56,9 \| 88,2 \| 55,9 \| 26,7
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	56,9 \| 86,3 \| 56,8 \| 27,6
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	61,1 \| 84,8 \| 62,0 \| 36,6
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	55,1 \| 83,6 \| 43,2 \| 38,4
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	60,0 \| 80,5 \| 58,2 \| 41,2
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	65,9 \| 89,2 \| 66,4 \| 42,0
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	67,1 \| 89,2 \| 67,0 \| 45,0
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	68,8 \| 86,2 \| 70,4 \| 49,9
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	72,6 \| 91,2 \| 73,5 \| 53,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	72,3 \| 89,5 \| 65,7 \| 61,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	78,4 \| 91,7 \| 79,9 \| 63,7
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	80,6 \| 87,8 \| 84,5 \| 69,6
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	76,7 \| 87,8 \| 57,6 \| 84,8
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	92,9 \| 91,6 \| 94,9 \| 92,2
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	100,0 \| 100,0 \| 100,0 \| 100,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	84,0 \| 87,3 \| 79,3 \| 85,4
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	85,6 \| 87,8 \| 89,3 \| 79,7
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	78,1 \| 88,9 \| 80,7 \| 64,9
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	75,8 \| 88,9 \| 77,1 \| 61,3
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	64,7 \| 87,6 \| 64,7 \| 41,7
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	61,0 \| 81,3 \| 62,5 \| 39,1
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	60,8 \| 84,3 \| 63,0 \| 35,0
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	56,5 \| 84,1 \| 55,5 \| 29,9
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	55,1 \| 85,5 \| 54,6 \| 25,1
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	47,2 \| 82,0 \| 42,4 \| 17,1
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	43,0 \| 80,2 \| 36,1 \| 12,6

Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-389H

Pays d'origine: DE, German; Ressort de compression VD-389H

Image du produit - Ressorts de compression VD-389H

QR-Code: Ressort de compression VD-389H

QR-Code - Ressorts de compression - VD-389H | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-389h.html
