Ressort de compression VD-397 Acier inoxydable Ø 8 x 80 x 285 mm

Prix échelonnés - Ressort de compression VD-397

Quantité	Prix unitaire [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Ressort de compression Acheter

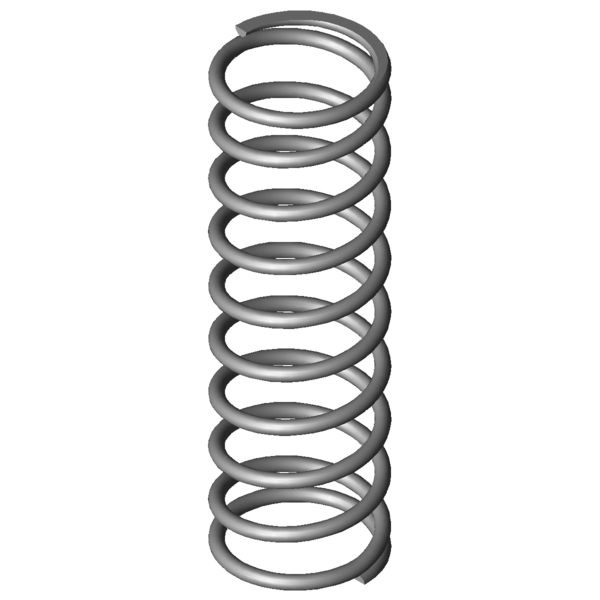

Image du produit Ressort de compression VD-397

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-397

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	88	mm	diamètre extérieur d'enroulement
Dd	70	mm	diamètre maximal du mandrin
Dh	90,8	mm	diamètre minimum de la douille
L0	285	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1515,294	N	force maximum en cas de charge statique
Ln	101	mm	longueur minimum en cas de charge statique
sn	184	mm	flexion maximum en cas de charge statique
Fndyn	1437,059	N	force maximum pour charge dynamique
Lndyn	110,5	mm	longueur minimum pour utilisation dynamique
shdyn	32,44	mm	course maximum en cas d'utilisation dynamique
S	32,588	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	8,235	N/mm	raideur du ressort
Masse	1048,5266	g	masse d'un ressort
Fntol	80,8	N	tolérance (+/-) pour force maximum statique
Fndtol	79,6	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	5,67	mm	tolérance (+/-) pour longueur libre
Groupe de prix	###AW	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-397 Acier inoxydable Ø 8 x 80 x 285 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-397 Acier inoxydable Ø 8 x 80 x 285 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-397 Acier inoxydable Ø 8 x 80 x 285 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-397 Acier inoxydable Ø 8 x 80 x 285 mm

calcul du chemin de force Ressort de compression VD-397

Formulaire de demande Ressort de compression VD-397 Acier inoxydable Ø 8 x 80 x 285 mm

Formulaire de demande Ressort de compression VD-397

Ressorts de compression similaires pour Ressort de compression VD-397 Acier inoxydable Ø 8 x 80 x 285 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-397	1.4310	8	88	285	1515,294	101	184	8,5	8,235	100,0 \| 100,0 \| 100,0 \| 100,0
D-397	EN 10270-1	8	88	285	1764,235	101	184	8,5	9,588	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	57,3 \| 78,8 \| 61,9 \| 31,2
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	59,5 \| 86,8 \| 60,0 \| 31,6
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	62,9 \| 86,6 \| 66,2 \| 35,9
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	59,7 \| 85,8 \| 54,8 \| 38,5
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	62,2 \| 85,7 \| 62,4 \| 38,5
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	62,0 \| 81,1 \| 59,7 \| 45,3
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	75,3 \| 94,9 \| 76,7 \| 54,4
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	71,3 \| 84,7 \| 69,7 \| 59,4
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	83,1 \| 96,6 \| 82,4 \| 70,2
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	86,5 \| 90,9 \| 89,5 \| 79,1
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	88,5 \| 91,6 \| 91,1 \| 82,9
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	77,1 \| 84,3 \| 62,9 \| 84,1
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	84,0 \| 87,3 \| 79,3 \| 85,4
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	91,7 \| 87,6 \| 90,2 \| 97,4
VD-397	88	285	8,235	1.4310	1515,294	101	184	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	80,6 \| 89,7 \| 76,0 \| 76,0
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	82,9 \| 91,9 \| 84,9 \| 71,8
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	72,9 \| 84,9 \| 73,5 \| 60,2
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	67,3 \| 86,2 \| 69,9 \| 45,8
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	64,8 \| 89,1 \| 64,5 \| 41,0
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	60,2 \| 86,4 \| 59,3 \| 35,0
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	57,4 \| 87,7 \| 55,2 \| 29,4
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	49,6 \| 81,9 \| 45,8 \| 21,0

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-397

Pays d'origine: DE, German; Ressort de compression VD-397
