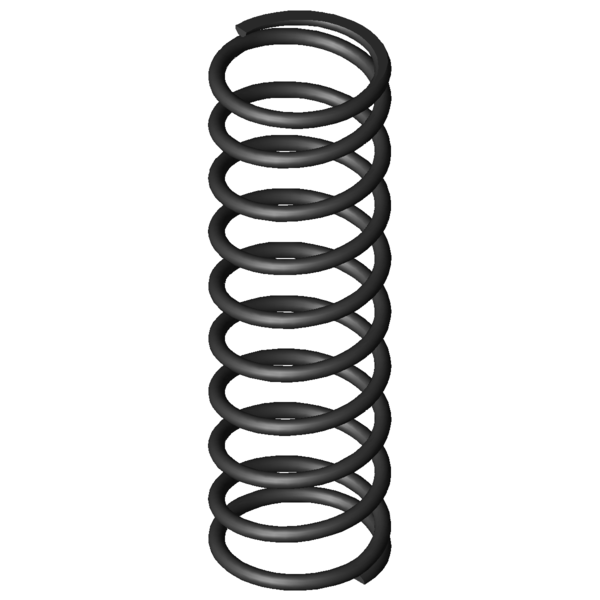

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
-
N
charge 1
L1
-
mm
longueur sous charge 1
s1
-
mm
flexion sous charge 1
F2
-
N
charge 2
L2
-
mm
longueur sous charge 2
s2
-
mm
flexion sous charge 2
d
8
mm
diamètre du fil
Di
-
mm
Diamètre intérieur d'enroulement
D
80
mm
diamètre d'enroulement moyen
De
88
mm
diamètre extérieur d'enroulement
Dd
70
mm
diamètre maximal du mandrin
Dh
90,8
mm
diamètre minimum de la douille
L0
285
mm
longueur libre
Lk
mm
longueur de flambage
Fn
1764,235
N
force maximum en cas de charge statique
Ln
101
mm
longueur minimum en cas de charge statique
sn
184
mm
flexion maximum en cas de charge statique
Fndyn
1653,971
N
force maximum pour charge dynamique
Lndyn
112,5
mm
longueur minimum pour utilisation dynamique
shdyn
66,12
mm
course maximum en cas d'utilisation dynamique
S
32,588
mm
pas, écart de milieu du fil à milieu du fil
n
8,5
nombre
de spires utiles
nt
-
nombre
total de spires
R
9,588
N/mm
raideur du ressort
Masse
1048,5266
g
masse d'un ressort
Fntol
80,8
N
tolérance (+/-) pour force maximum statique
Fndtol
79,6
N
tolérance (+/-) pour force maximum dynamique
Detol
1,2
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,67
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AS
-
groupe de prix
F1tol
-
N
(+/-) tolérance de la charge 1
F2tol
-
N
(+/-) tolérance de la charge 2
