Ressort de compression VD-399D Acier inoxydable Ø 8 x 73 x 345 mm

Prix échelonnés - Ressort de compression VD-399D

Quantité	Prix unitaire [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7200 EUR
175	6,7200 EUR
250	6,7200 EUR
350	6,7200 EUR

Ressort de compression Acheter

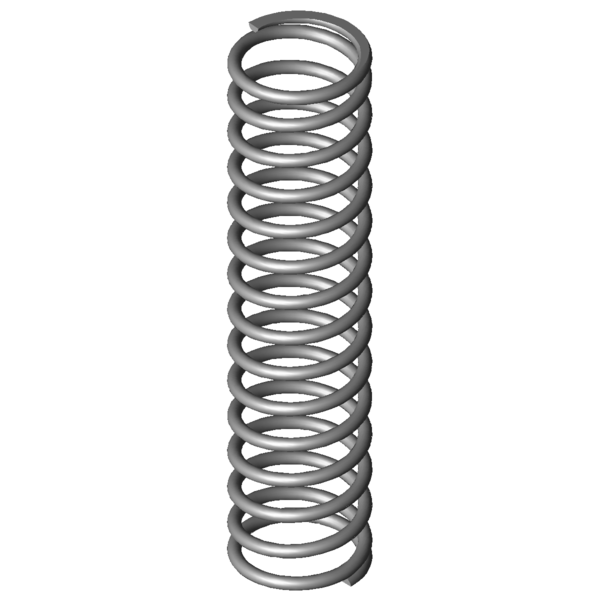

Image du produit Ressort de compression VD-399D

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-399D

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	73	mm	diamètre d'enroulement moyen
De	81	mm	diamètre extérieur d'enroulement
Dd	63,2	mm	diamètre maximal du mandrin
Dh	83,4	mm	diamètre minimum de la douille
L0	345	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1342,438	N	force maximum en cas de charge statique
Ln	148,29	mm	longueur minimum en cas de charge statique
sn	196,71	mm	flexion maximum en cas de charge statique
Fndyn	1259,515	N	force maximum pour charge dynamique
Lndyn	160,44	mm	longueur minimum pour utilisation dynamique
shdyn	62,18	mm	course maximum en cas d'utilisation dynamique
S	24,963	mm	pas, écart de milieu du fil à milieu du fil
n	13,5	nombre	de spires utiles
nt		nombre	total de spires
R	6,824	N/mm	raideur du ressort
Masse	1412,3903	g	masse d'un ressort
Fntol	78,5	N	tolérance (+/-) pour force maximum statique
Fndtol	77,1	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,94	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AX	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-399D Acier inoxydable Ø 8 x 73 x 345 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-399D Acier inoxydable Ø 8 x 73 x 345 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-399D Acier inoxydable Ø 8 x 73 x 345 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-399D Acier inoxydable Ø 8 x 73 x 345 mm

calcul du chemin de force Ressort de compression VD-399D

Formulaire de demande Ressort de compression VD-399D Acier inoxydable Ø 8 x 73 x 345 mm

Formulaire de demande Ressort de compression VD-399D

Ressorts de compression similaires pour Ressort de compression VD-399D Acier inoxydable Ø 8 x 73 x 345 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-399D	1.4310	8	81	345	1342,438	148,29	196,71	13,5	6,824	100,0 \| 100,0 \| 100,0 \| 100,0
D-399D	EN 10270-1	8	81	345	1562,981	148,29	196,71	13,5	7,946	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	56,0 \| 78,1 \| 62,5 \| 27,5
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	59,1 \| 89,0 \| 59,0 \| 29,2
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	61,3 \| 88,2 \| 61,4 \| 34,4
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	60,6 \| 84,1 \| 62,8 \| 35,0
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	63,3 \| 87,7 \| 63,6 \| 38,5
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	67,6 \| 88,4 \| 71,1 \| 43,3
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	65,9 \| 87,6 \| 66,4 \| 43,7
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	67,0 \| 89,0 \| 67,3 \| 44,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	68,2 \| 89,9 \| 68,4 \| 46,4
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	66,0 \| 80,6 \| 70,6 \| 46,8
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	77,0 \| 88,4 \| 79,5 \| 63,2
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	77,6 \| 87,6 \| 80,6 \| 64,6
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	77,2 \| 86,6 \| 79,3 \| 65,7
VD-398	88	410	5,6	1.4310	1506,4	141	269	85,1 \| 92,1 \| 81,1 \| 82,1
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	87,3 \| 88,7 \| 88,0 \| 85,1
VD-397	88	285	8,235	1.4310	1515,294	101	184	88,5 \| 91,6 \| 91,1 \| 82,9
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	76,2 \| 91,5 \| 77,4 \| 59,5
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	70,4 \| 87,7 \| 73,5 \| 49,9
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	67,1 \| 90,1 \| 67,2 \| 44,0
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	61,9 \| 84,8 \| 64,8 \| 36,1
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	53,0 \| 84,2 \| 50,5 \| 24,4
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	48,4 \| 83,7 \| 43,5 \| 18,0

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-399D

Pays d'origine: DE, German; Ressort de compression VD-399D
