Ressort de compression VD-389E-26 Acier inoxydable Ø 7 x 82 x 390 mm

Prix échelonnés - Ressort de compression VD-389E-26

Quantité Prix unitaire [EUR]
1 39,1400 EUR
2 31,1800 EUR
3 30,5900 EUR
7 27,6100 EUR
17 25,4600 EUR
37 24,0000 EUR
75 23,1400 EUR
125 23,1400 EUR
175 23,1400 EUR
250 23,1400 EUR
350 23,1400 EUR

Ressort de compression Acheter

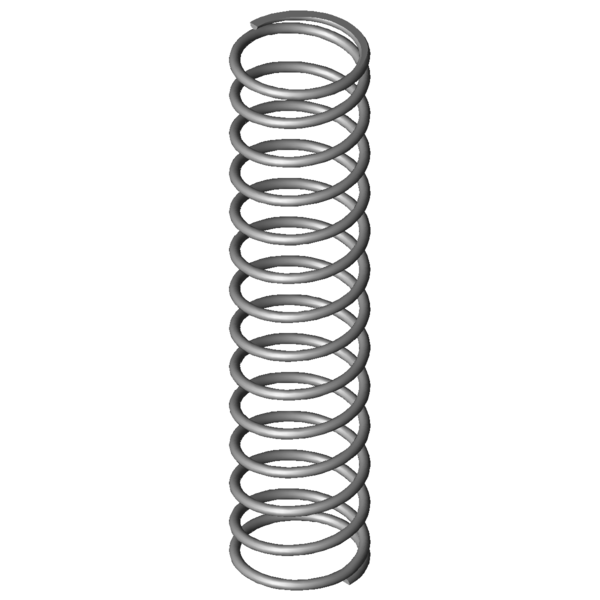

Image du produit Ressort de compression VD-389E-26
Image du produit Ressort de compression VD-389E-26
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389E-26

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 7 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 82 mm diamètre d'enroulement moyen
De 89 mm diamètre extérieur d'enroulement
Dd 73,3 mm diamètre maximal du mandrin
Dh 92,6 mm diamètre minimum de la douille
L0 390 mm longueur libre
Lk mm longueur de flambage
Fn 797,571 N force maximum en cas de charge statique
Ln 128,35 mm longueur minimum en cas de charge statique
sn 261,65 mm flexion maximum en cas de charge statique
Fndyn 746,818 N force maximum pour charge dynamique
Lndyn 145 mm longueur minimum pour utilisation dynamique
shdyn 101,5 mm course maximum en cas d'utilisation dynamique
S 30,64 mm pas, écart de milieu du fil à milieu du fil
n 12,5 nombre de spires utiles
nt nombre total de spires
R 3,048 N/mm raideur du ressort
Masse 1136,3134 g masse d'un ressort
Fntol 49,19 N tolérance (+/-) pour force maximum statique
Fndtol 48,5 N tolérance (+/-) pour force maximum dynamique
Detol 1,5 mm tolérance (+/-) du diamètre extérieur
L0tol 12,2 mm tolérance (+/-) pour longueur libre
Groupe de prix #BE - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389E-26 Acier inoxydable Ø 7 x 82 x 390 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389E-26 Acier inoxydable Ø 7 x 82 x 390 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389E-26 Acier inoxydable Ø 7 x 82 x 390 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389E-26 Acier inoxydable Ø 7 x 82 x 390 mm

calcul du chemin de force Ressort de compression VD-389E-26

Formulaire de demande Ressort de compression VD-389E-26 Acier inoxydable Ø 7 x 82 x 390 mm

Formulaire de demande Ressort de compression VD-389E-26

Ressorts de compression similaires pour Ressort de compression VD-389E-26 Acier inoxydable Ø 7 x 82 x 390 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389E-26 1.4310 7 89 390 797,571 128,35 261,65 12,5 3,048 100,0 | 100,0 | 100,0 | 100,0
D-389E-26 EN 10270-1 7 89 390 928,92 128,26 261,74 12,5 3,549 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-339H 75 380 1,078 1.4310 332,239 71,76 308,24 60,2 | 82,0 | 63,3 | 35,4
VD-339Y 85 428 1,124 1.4310 390,717 80,49 347,51 61,7 | 86,0 | 62,1 | 36,9
VD-364D 95 472 1,176 1.4310 449,993 89,23 382,77 62,0 | 85,0 | 62,4 | 38,6
VD-339Z-04 75 430 1,181 1.4310 384,903 104,1 325,91 61,7 | 82,1 | 64,3 | 38,7
VD-343A 68 395 1,182 1.4310 308,819 133,78 261,22 63,4 | 82,2 | 69,3 | 38,8
VD-368A 86,3 490 1,455 1.4310 467,132 169 321 68,9 | 88,9 | 70,0 | 47,7
VD-343 68 395 1,75 1.4310 527,292 93,63 301,37 72,0 | 82,2 | 76,5 | 57,4
VD-367A 86,3 365 1,994 1.4310 475,163 126,73 238,27 78,1 | 93,5 | 75,3 | 65,4
VD-368 86,3 490 2,154 1.4310 800,599 118,27 371,73 81,5 | 88,9 | 85,0 | 70,7
VD-364R-63 77 365 2,347 1.4310 579,431 118,11 246,89 83,0 | 88,6 | 83,5 | 77,0
VD-364E-16 70 335 2,387 1.4310 558,819 100,9 234,1 79,7 | 81,0 | 79,8 | 78,3
VD-389E-14 105 350 2,626 1.4310 664,391 97 253 89,2 | 91,5 | 90,0 | 86,1
VD-369G 78,3 310 2,954 1.4310 576,69 114,8 195,2 85,4 | 85,8 | 73,5 | 96,9
VD-373A 69,3 340 2,98 1.4310 541,454 158,29 181,71 83,8 | 85,0 | 68,7 | 97,8
VD-389E-26 89 390 3,048 1.4310 797,571 128,35 261,65 100,0 | 100,0 | 100,0 | 100,0
VD-367 86,3 355 3,167 1.4310 837,102 90,7 264,3 95,3 | 92,7 | 97,1 | 96,2
VD-394D 98 400 3,933 1.4310 1002,93 145 255 86,0 | 91,9 | 88,5 | 77,5
VD-392 108 390 4,216 1.4310 1194,368 106,74 283,26 80,6 | 90,0 | 79,6 | 72,3
VD-389J 75 405 4,311 1.4310 1104,781 148,71 256,29 83,1 | 93,5 | 85,1 | 70,7
VD-373 69,3 340 4,41 1.4310 1009,725 111,04 228,96 79,1 | 85,0 | 83,2 | 69,1
VD-389E-24 89 280 4,483 1.4310 843,868 91,75 188,25 80,6 | 90,6 | 83,2 | 68,0
VD-414D-24 120 390 4,938 1.4310 1334,862 119,7 270,3 74,7 | 84,0 | 78,3 | 61,7
VD-398 88 410 5,6 1.4310 1506,4 141 269 74,5 | 93,8 | 75,1 | 54,4
VD-399D 81 345 6,824 1.4310 1342,438 148,29 196,71 67,0 | 89,0 | 67,3 | 44,7
VD-404 71 435 7,748 1.4310 1878,302 192,57 242,43 64,2 | 85,6 | 67,6 | 39,3
VD-414G 100 332 8,019 1.4310 1658,676 125,16 206,84 61,8 | 84,0 | 63,6 | 38,0
VD-397 88 285 8,235 1.4310 1515,294 101 184 61,7 | 86,5 | 61,5 | 37,0
VD-422 110 345 10,294 1.4310 2251,838 126,25 218,75 56,3 | 79,8 | 59,5 | 29,6
VD-428 90 370 13,672 1.4310 2741,211 169,5 200,5 54,4 | 87,9 | 52,9 | 22,3
VD-434 73 410 18,915 1.4310 3319,382 234,51 175,49 48,0 | 82,4 | 45,5 | 16,1
Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-389E-26

Pays d'origine: DE, German; Ressort de compression VD-389E-26
