Ressort de compression VD-422 Acier inoxydable Ø 10 x 100 x 345 mm

Prix échelonnés - Ressort de compression VD-422

Quantité	Prix unitaire [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	23,2700 EUR
37	21,7700 EUR
75	21,6400 EUR
125	21,6400 EUR
175	21,6400 EUR
250	21,6400 EUR
350	21,6400 EUR

Ressort de compression Acheter

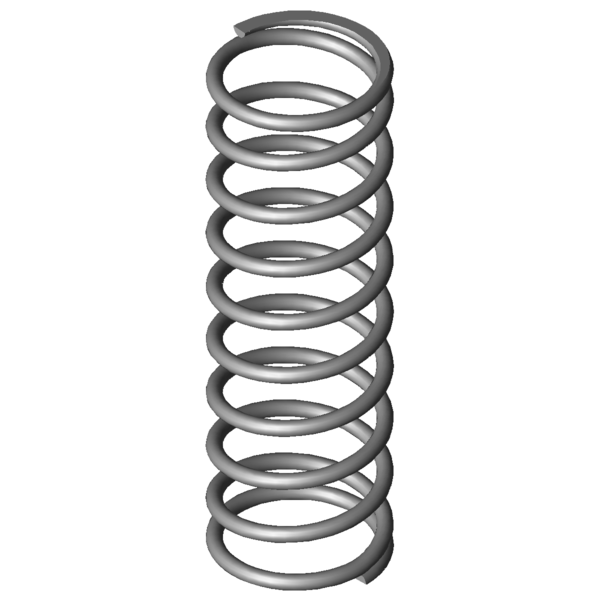

Image du produit Ressort de compression VD-422

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-422

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	100	mm	diamètre d'enroulement moyen
De	110	mm	diamètre extérieur d'enroulement
Dd	88	mm	diamètre maximal du mandrin
Dh	114	mm	diamètre minimum de la douille
L0	345	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2251,838	N	force maximum en cas de charge statique
Ln	126,25	mm	longueur minimum en cas de charge statique
sn	218,75	mm	flexion maximum en cas de charge statique
Fndyn	2142,412	N	force maximum pour charge dynamique
Lndyn	136,88	mm	longueur minimum pour utilisation dynamique
shdyn	26,2	mm	course maximum en cas d'utilisation dynamique
S	39,412	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	10,294	N/mm	raideur du ressort
Masse	2047,9035	g	masse d'un ressort
Fntol	118	N	tolérance (+/-) pour force maximum statique
Fndtol	116	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	6,63	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BD	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-422 Acier inoxydable Ø 10 x 100 x 345 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-422 Acier inoxydable Ø 10 x 100 x 345 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-422 Acier inoxydable Ø 10 x 100 x 345 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-422 Acier inoxydable Ø 10 x 100 x 345 mm

calcul du chemin de force Ressort de compression VD-422

Formulaire de demande Ressort de compression VD-422 Acier inoxydable Ø 10 x 100 x 345 mm

Formulaire de demande Ressort de compression VD-422

Ressorts de compression similaires pour Ressort de compression VD-422 Acier inoxydable Ø 10 x 100 x 345 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-422	1.4310	10	110	345	2251,838	126,25	218,75	8,5	10,294	100,0 \| 100,0 \| 100,0 \| 100,0
D-422	EN 10270-1	10	110	345	2621,783	126,25	218,75	8,5	11,985	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	66,6 \| 87,1 \| 67,4 \| 45,4
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	65,0 \| 88,9 \| 65,1 \| 41,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	62,6 \| 74,9 \| 70,2 \| 42,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	60,9 \| 77,4 \| 61,8 \| 43,5
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	69,4 \| 90,0 \| 70,1 \| 48,0
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	67,1 \| 84,2 \| 66,4 \| 50,7
VD-398	88	410	5,6	1.4310	1506,4	141	269	70,0 \| 81,4 \| 74,1 \| 54,4
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	67,9 \| 83,9 \| 63,6 \| 56,2
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	72,3 \| 84,5 \| 69,2 \| 63,3
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	75,2 \| 84,5 \| 74,8 \| 66,3
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	75,3 \| 85,2 \| 66,6 \| 74,1
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	84,8 \| 92,4 \| 84,1 \| 77,9
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	86,5 \| 90,9 \| 89,4 \| 79,1
VD-397	88	285	8,235	1.4310	1515,294	101	184	78,9 \| 80,9 \| 75,7 \| 80,0
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	100,0 \| 100,0 \| 100,0 \| 100,0
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	84,6 \| 91,7 \| 86,9 \| 75,3
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	67,1 \| 83,2 \| 62,0 \| 56,2

Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-422

Pays d'origine: DE, German; Ressort de compression VD-422
