Ressort de compression VD-392 Acier inoxydable Ø 8 x 100 x 390 mm

Prix échelonnés - Ressort de compression VD-392

Quantité	Prix unitaire [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	8,7700 EUR
37	7,3800 EUR
75	7,2700 EUR
125	7,2700 EUR
175	7,2700 EUR
250	7,2700 EUR
350	7,2700 EUR

Ressort de compression Acheter

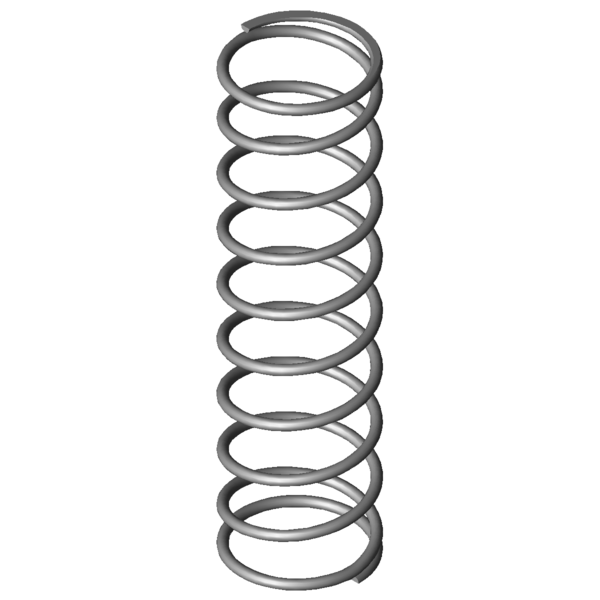

Image du produit Ressort de compression VD-392

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-392

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	100	mm	diamètre d'enroulement moyen
De	108	mm	diamètre extérieur d'enroulement
Dd	89	mm	diamètre maximal du mandrin
Dh	111	mm	diamètre minimum de la douille
L0	390	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1194,368	N	force maximum en cas de charge statique
Ln	106,74	mm	longueur minimum en cas de charge statique
sn	283,26	mm	flexion maximum en cas de charge statique
Fndyn	1146,416	N	force maximum pour charge dynamique
Lndyn	118,11	mm	longueur minimum pour utilisation dynamique
shdyn	55,59	mm	course maximum en cas d'utilisation dynamique
S	44,941	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	4,216	N/mm	raideur du ressort
Masse	1310,6583	g	masse d'un ressort
Fntol	69,3	N	tolérance (+/-) pour force maximum statique
Fndtol	68,4	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	9,87	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AY	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-392 Acier inoxydable Ø 8 x 100 x 390 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-392 Acier inoxydable Ø 8 x 100 x 390 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-392 Acier inoxydable Ø 8 x 100 x 390 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-392 Acier inoxydable Ø 8 x 100 x 390 mm

calcul du chemin de force Ressort de compression VD-392

Formulaire de demande Ressort de compression VD-392 Acier inoxydable Ø 8 x 100 x 390 mm

Formulaire de demande Ressort de compression VD-392

Ressorts de compression similaires pour Ressort de compression VD-392 Acier inoxydable Ø 8 x 100 x 390 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-392	1.4310	8	108	390	1194,368	106,74	283,26	8,5	4,216	100,0 \| 100,0 \| 100,0 \| 100,0
D-392	EN 10270-1	8	108	390	1390,586	106,74	283,26	8,5	4,909	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	60,5 \| 85,0 \| 60,8 \| 35,8
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	59,0 \| 81,9 \| 57,2 \| 37,8
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	61,8 \| 74,7 \| 69,1 \| 41,5
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	65,4 \| 87,6 \| 66,1 \| 42,4
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	64,4 \| 84,1 \| 62,0 \| 47,3
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	67,8 \| 80,0 \| 67,8 \| 55,7
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	70,1 \| 83,5 \| 65,0 \| 61,8
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	75,4 \| 91,5 \| 72,5 \| 62,3
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	74,9 \| 87,5 \| 74,6 \| 62,8
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	80,6 \| 90,0 \| 79,6 \| 72,3
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	80,0 \| 83,2 \| 81,7 \| 75,1
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	85,5 \| 86,9 \| 89,6 \| 80,1
VD-394D	98	400	3,933	1.4310	1002,93	145	255	92,1 \| 96,1 \| 87,0 \| 93,3
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	91,6 \| 87,9 \| 92,0 \| 94,8
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	91,2 \| 84,4 \| 91,5 \| 97,8
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	90,3 \| 93,0 \| 92,4 \| 85,4
VD-398	88	410	5,6	1.4310	1506,4	141	269	84,9 \| 92,2 \| 87,1 \| 75,3
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	78,5 \| 87,9 \| 74,6 \| 72,9
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	78,6 \| 88,9 \| 82,2 \| 64,7
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	76,3 \| 87,8 \| 79,2 \| 61,8
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	71,9 \| 85,4 \| 70,1 \| 60,2
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	71,3 \| 88,9 \| 72,5 \| 52,6
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	65,0 \| 88,9 \| 65,1 \| 41,0
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	58,0 \| 86,1 \| 57,2 \| 30,8
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	50,7 \| 80,9 \| 49,0 \| 22,3

Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-392

Pays d'origine: DE, German; Ressort de compression VD-392
