Ressort de compression VD-414D-26 Acier inoxydable Ø 9 x 111 x 460 mm

Prix échelonnés - Ressort de compression VD-414D-26

Quantité	Prix unitaire [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	23,2700 EUR
37	21,7700 EUR
75	21,6400 EUR
125	21,6400 EUR
175	21,6400 EUR
250	21,6400 EUR
350	21,6400 EUR

Ressort de compression Acheter

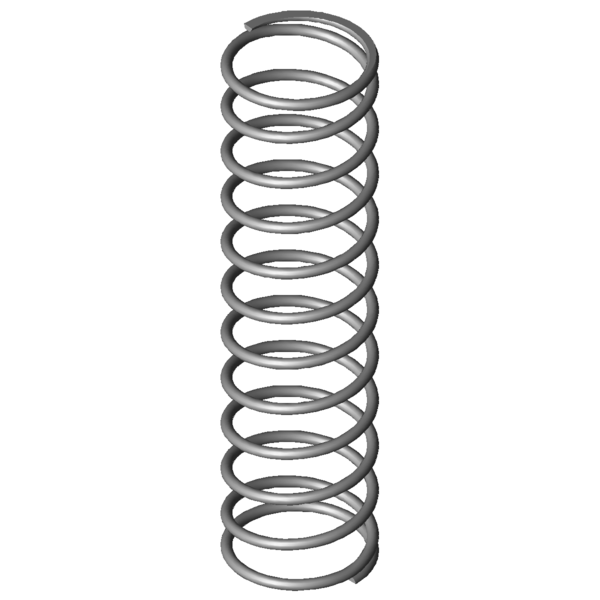

Image du produit Ressort de compression VD-414D-26

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414D-26

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	111	mm	diamètre d'enroulement moyen
De	120	mm	diamètre extérieur d'enroulement
Dd	99,9	mm	diamètre maximal du mandrin
Dh	123,4	mm	diamètre minimum de la douille
L0	460	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1264,9	N	force maximum en cas de charge statique
Ln	143,6	mm	longueur minimum en cas de charge statique
sn	316,4	mm	flexion maximum en cas de charge statique
Fndyn	1202,935	N	force maximum pour charge dynamique
Lndyn	159,1	mm	longueur minimum pour utilisation dynamique
shdyn	86,5	mm	course maximum en cas d'utilisation dynamique
S	42,952	mm	pas, écart de milieu du fil à milieu du fil
n	10,5	nombre	de spires utiles
nt		nombre	total de spires
R	3,998	N/mm	raideur du ressort
Masse	2191,9882	g	masse d'un ressort
Fntol	76,38	N	tolérance (+/-) pour force maximum statique
Fndtol	75,4	N	tolérance (+/-) pour force maximum dynamique
Detol	1,9	mm	tolérance (+/-) du diamètre extérieur
L0tol	14,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BD	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414D-26 Acier inoxydable Ø 9 x 111 x 460 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414D-26 Acier inoxydable Ø 9 x 111 x 460 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414D-26 Acier inoxydable Ø 9 x 111 x 460 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414D-26 Acier inoxydable Ø 9 x 111 x 460 mm

calcul du chemin de force Ressort de compression VD-414D-26

Formulaire de demande Ressort de compression VD-414D-26 Acier inoxydable Ø 9 x 111 x 460 mm

Formulaire de demande Ressort de compression VD-414D-26

Ressorts de compression similaires pour Ressort de compression VD-414D-26 Acier inoxydable Ø 9 x 111 x 460 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414D-26	1.4310	9	120	460	1264,9	143,6	316,4	10,5	3,998	100,0 \| 100,0 \| 100,0 \| 100,0
D-414D-26	EN 10270-1	9	120	460	1473,124	143,51	316,49	10,5	4,655	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	60,9 \| 78,6 \| 67,7 \| 36,4
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	61,7 \| 83,5 \| 63,7 \| 37,7
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	62,4 \| 86,5 \| 62,4 \| 38,3
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	55,9 \| 75,9 \| 52,0 \| 39,8
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	66,5 \| 85,8 \| 69,2 \| 44,7
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	68,9 \| 78,6 \| 74,2 \| 53,9
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	70,8 \| 80,5 \| 66,2 \| 65,7
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	72,6 \| 83,2 \| 68,2 \| 66,2
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	81,3 \| 92,7 \| 82,8 \| 68,4
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	81,2 \| 86,5 \| 85,3 \| 71,7
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	76,0 \| 78,9 \| 72,9 \| 76,2
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	88,6 \| 93,8 \| 87,5 \| 84,5
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	90,8 \| 88,2 \| 91,1 \| 93,1
VD-394D	98	400	3,933	1.4310	1002,93	145	255	88,1 \| 85,8 \| 79,9 \| 98,4
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	100,0 \| 100,0 \| 100,0 \| 100,0
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	91,6 \| 87,9 \| 92,0 \| 94,8
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	85,4 \| 90,0 \| 84,8 \| 81,3
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	88,7 \| 94,9 \| 90,1 \| 81,0
VD-417	135	475	5,271	1.4310	1800,318	133,42	341,58	83,1 \| 91,9 \| 81,4 \| 75,9
VD-398	88	410	5,6	1.4310	1506,4	141	269	79,9 \| 83,8 \| 84,5 \| 71,4
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	75,0 \| 91,2 \| 76,8 \| 57,1
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	71,2 \| 85,1 \| 76,0 \| 52,4
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	68,6 \| 85,2 \| 70,8 \| 49,9
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	67,2 \| 82,5 \| 70,1 \| 49,1
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	65,6 \| 83,4 \| 70,1 \| 43,3
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	62,3 \| 85,6 \| 62,7 \| 38,8
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	55,3 \| 81,8 \| 54,8 \| 29,2

Nombre de ressorts métalliques similaires: 26

Numéro de tarif douanier: 73202081; Ressort de compression VD-414D-26

Pays d'origine: DE, German; Ressort de compression VD-414D-26
