Ressort de compression VD-389D Acier inoxydable Ø 7 x 113 x 562 mm

Prix échelonnés - Ressort de compression VD-389D

Quantité	Prix unitaire [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Ressort de compression Acheter

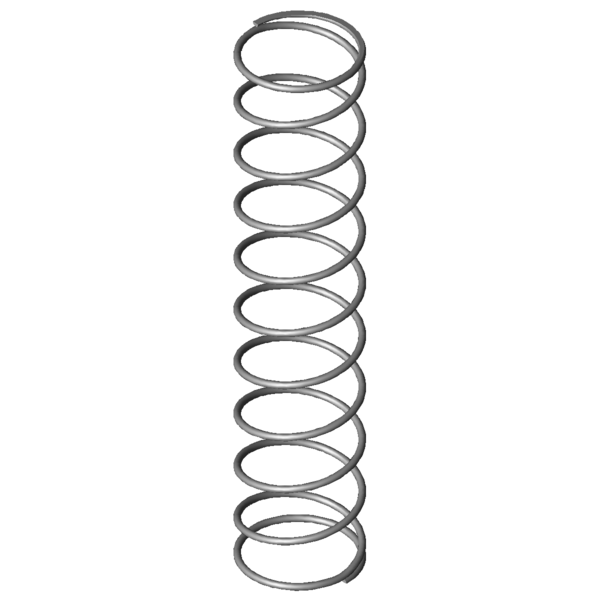

Image du produit Ressort de compression VD-389D

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389D

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	113	mm	diamètre d'enroulement moyen
De	120	mm	diamètre extérieur d'enroulement
Dd	103	mm	diamètre maximal du mandrin
Dh	126	mm	diamètre minimum de la douille
L0	562	mm	longueur libre
Lk		mm	longueur de flambage
Fn	687,936	N	force maximum en cas de charge statique
Ln	113,14	mm	longueur minimum en cas de charge statique
sn	448,86	mm	flexion maximum en cas de charge statique
Fndyn	662,93	N	force maximum pour charge dynamique
Lndyn	129,46	mm	longueur minimum pour utilisation dynamique
shdyn	125,93	mm	course maximum en cas d'utilisation dynamique
S	58,421	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	1,533	N/mm	raideur du ressort
Masse	1241,917	g	masse d'un ressort
Fntol	47,4	N	tolérance (+/-) pour force maximum statique
Fndtol	47	N	tolérance (+/-) pour force maximum dynamique
Detol	2,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	19,87	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BE	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389D Acier inoxydable Ø 7 x 113 x 562 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389D Acier inoxydable Ø 7 x 113 x 562 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389D Acier inoxydable Ø 7 x 113 x 562 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389D Acier inoxydable Ø 7 x 113 x 562 mm

calcul du chemin de force Ressort de compression VD-389D

Formulaire de demande Ressort de compression VD-389D Acier inoxydable Ø 7 x 113 x 562 mm

Formulaire de demande Ressort de compression VD-389D

Ressorts de compression similaires pour Ressort de compression VD-389D Acier inoxydable Ø 7 x 113 x 562 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389D	1.4310	7	120	562	687,936	113,14	448,86	9,5	1,533	100,0 \| 100,0 \| 100,0 \| 100,0
D-389D	EN 10270-1	7	120	562	800,955	113,14	448,86	9,5	1,784	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	54,8 \| 69,1 \| 62,6 \| 32,8
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	64,9 \| 86,4 \| 66,0 \| 42,3
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	61,5 \| 72,7 \| 68,7 \| 43,1
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	71,8 \| 74,7 \| 77,3 \| 63,4
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	74,8 \| 88,1 \| 69,2 \| 67,2
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	77,5 \| 80,6 \| 75,3 \| 76,7
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	80,1 \| 74,7 \| 88,5 \| 77,1
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	82,6 \| 83,0 \| 69,7 \| 95,0
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	91,3 \| 88,5 \| 87,0 \| 98,5
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	88,6 \| 92,2 \| 87,7 \| 85,8
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	79,5 \| 83,0 \| 84,4 \| 71,2
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	75,6 \| 81,1 \| 74,6 \| 71,1
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	72,7 \| 83,3 \| 76,5 \| 58,4
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	74,4 \| 86,3 \| 78,9 \| 57,9
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	74,0 \| 88,9 \| 75,3 \| 57,7
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	72,4 \| 86,1 \| 75,1 \| 56,1
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	73,6 \| 92,0 \| 75,4 \| 53,5
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	64,5 \| 80,8 \| 67,4 \| 45,4
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	62,2 \| 80,1 \| 63,7 \| 42,8
VD-399	88	600	3,784	1.4310	1509,73	201	399	64,2 \| 84,8 \| 67,2 \| 40,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	60,6 \| 80,1 \| 62,7 \| 39,0
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	62,4 \| 86,5 \| 62,4 \| 38,3
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	59,7 \| 82,3 \| 60,4 \| 36,3
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	58,0 \| 79,6 \| 62,1 \| 32,4

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-389D

Pays d'origine: DE, German; Ressort de compression VD-389D
