Ressort de compression VD-393A Acier inoxydable Ø 8 x 100 x 630 mm

Prix échelonnés - Ressort de compression VD-393A

Quantité	Prix unitaire [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Ressort de compression Acheter

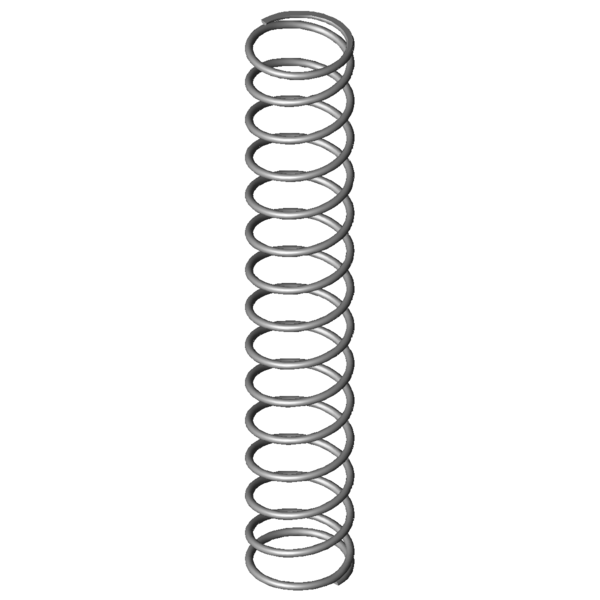

Image du produit Ressort de compression VD-393A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-393A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	100	mm	diamètre d'enroulement moyen
De	108	mm	diamètre extérieur d'enroulement
Dd	89	mm	diamètre maximal du mandrin
Dh	111	mm	diamètre minimum de la douille
L0	630	mm	longueur libre
Lk	407,66	mm	longueur de flambage
Fn	1247,464	N	force maximum en cas de charge statique
Ln	160,11	mm	longueur minimum en cas de charge statique
sn	469,89	mm	flexion maximum en cas de charge statique
Fndyn	1181,393	N	force maximum pour charge dynamique
Lndyn	185	mm	longueur minimum pour utilisation dynamique
shdyn	82,24	mm	course maximum en cas d'utilisation dynamique
S	46,074	mm	pas, écart de milieu du fil à milieu du fil
n	13,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,655	N/mm	raideur du ressort
Masse	1934,7813	g	masse d'un ressort
Fntol	66,9	N	tolérance (+/-) pour force maximum statique
Fndtol	66,1	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	14,62	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BG	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-393A Acier inoxydable Ø 8 x 100 x 630 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-393A Acier inoxydable Ø 8 x 100 x 630 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-393A Acier inoxydable Ø 8 x 100 x 630 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-393A Acier inoxydable Ø 8 x 100 x 630 mm

calcul du chemin de force Ressort de compression VD-393A

Formulaire de demande Ressort de compression VD-393A Acier inoxydable Ø 8 x 100 x 630 mm

Formulaire de demande Ressort de compression VD-393A

Ressorts de compression similaires pour Ressort de compression VD-393A Acier inoxydable Ø 8 x 100 x 630 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-393A	1.4310	8	108	630	1247,464	160,11	469,89	13,5	2,655	100,0 \| 100,0 \| 100,0 \| 100,0
D-393A	EN 10270-1	8	108	630	1452,405	160,11	469,89	13,5	3,091	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364V	105	798	0,925	1.4310	593,806	155,97	642,03	60,1 \| 85,0 \| 60,4 \| 34,8
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	57,0 \| 72,8 \| 61,7 \| 36,6
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	58,2 \| 80,9 \| 54,9 \| 38,8
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	60,1 \| 77,2 \| 58,8 \| 44,3
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	62,2 \| 72,8 \| 69,4 \| 44,5
VD-369A	86,3	720	1,197	1.4310	618,824	202,81	517,19	65,8 \| 82,1 \| 70,2 \| 45,1
VD-369	86,3	720	1,455	1.4310	801,833	169	551	70,5 \| 82,1 \| 74,8 \| 54,8
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	62,2 \| 78,8 \| 52,9 \| 54,8
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	69,1 \| 84,8 \| 65,7 \| 56,8
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	74,0 \| 88,9 \| 75,3 \| 57,7
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	73,3 \| 88,0 \| 64,7 \| 67,3
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	83,6 \| 91,8 \| 86,1 \| 73,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	77,2 \| 78,8 \| 71,6 \| 81,1
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	85,6 \| 85,5 \| 90,1 \| 81,2
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	86,5 \| 83,5 \| 78,9 \| 97,1
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	94,2 \| 96,8 \| 93,1 \| 92,6
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	79,7 \| 83,8 \| 81,3 \| 74,1
VD-399	88	600	3,784	1.4310	1509,73	201	399	82,1 \| 92,2 \| 83,8 \| 70,2
VD-394D	98	400	3,933	1.4310	1002,93	145	255	73,2 \| 84,7 \| 67,3 \| 67,5
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	77,8 \| 84,0 \| 83,0 \| 66,4
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	76,1 \| 87,3 \| 78,0 \| 63,0
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	73,6 \| 88,2 \| 76,6 \| 56,1
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	72,0 \| 88,6 \| 73,5 \| 54,0
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	61,9 \| 85,8 \| 62,0 \| 37,9
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	55,4 \| 83,0 \| 54,4 \| 28,7

Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-393A

Pays d'origine: DE, German; Ressort de compression VD-393A
