Ressort de compression VD-424 Acier inoxydable Ø 10 x 100 x 730 mm

Prix échelonnés - Ressort de compression VD-424

Quantité	Prix unitaire [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Ressort de compression Acheter

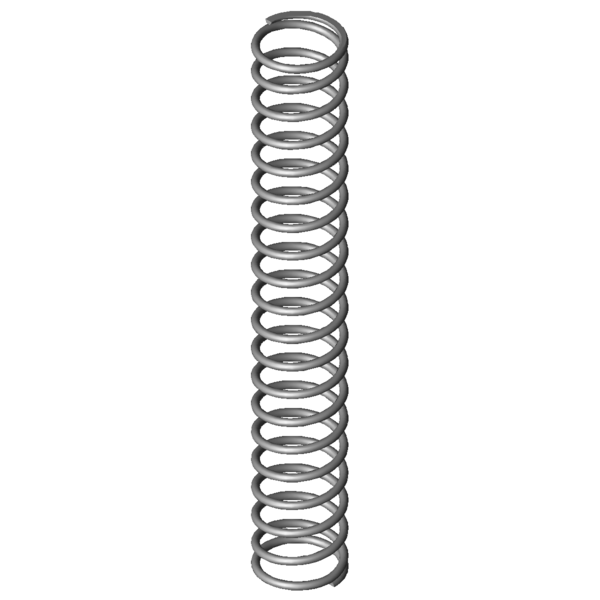

Image du produit Ressort de compression VD-424

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-424

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	100	mm	diamètre d'enroulement moyen
De	110	mm	diamètre extérieur d'enroulement
Dd	88	mm	diamètre maximal du mandrin
Dh	114	mm	diamètre minimum de la douille
L0	730	mm	longueur libre
Lk	553,15	mm	longueur de flambage
Fn	2264,358	N	force maximum en cas de charge statique
Ln	251,25	mm	longueur minimum en cas de charge statique
sn	478,75	mm	flexion maximum en cas de charge statique
Fndyn	2154,959	N	force maximum pour charge dynamique
Lndyn	274,38	mm	longueur minimum pour utilisation dynamique
shdyn	55,2	mm	course maximum en cas d'utilisation dynamique
S	38,919	mm	pas, écart de milieu du fil à milieu du fil
n	18,5	nombre	de spires utiles
nt		nombre	total de spires
R	4,73	N/mm	raideur du ressort
Masse	3998,2879	g	masse d'un ressort
Fntol	111	N	tolérance (+/-) pour force maximum statique
Fndtol	109	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	13	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BG	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-424 Acier inoxydable Ø 10 x 100 x 730 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-424 Acier inoxydable Ø 10 x 100 x 730 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-424 Acier inoxydable Ø 10 x 100 x 730 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-424 Acier inoxydable Ø 10 x 100 x 730 mm

calcul du chemin de force Ressort de compression VD-424

Formulaire de demande Ressort de compression VD-424 Acier inoxydable Ø 10 x 100 x 730 mm

Formulaire de demande Ressort de compression VD-424

Ressorts de compression similaires pour Ressort de compression VD-424 Acier inoxydable Ø 10 x 100 x 730 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-424	1.4310	10	110	730	2264,358	251,25	478,75	18,5	4,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-424	EN 10270-1	10	110	730	2636,36	251,25	478,75	18,5	5,507	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369	86,3	720	1,455	1.4310	801,833	169	551	57,3 \| 80,0 \| 61,1 \| 30,8
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	61,6 \| 84,4 \| 62,0 \| 38,4
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	58,0 \| 79,6 \| 62,1 \| 32,4
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	66,6 \| 86,9 \| 67,4 \| 45,4
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	64,9 \| 88,5 \| 65,1 \| 41,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	70,6 \| 82,8 \| 74,2 \| 54,8
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	67,0 \| 84,5 \| 71,0 \| 45,6
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	73,6 \| 88,2 \| 76,6 \| 56,1
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	66,2 \| 80,7 \| 60,2 \| 57,8
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	72,2 \| 85,4 \| 70,5 \| 60,6
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	85,1 \| 92,0 \| 87,4 \| 75,8
VD-399	88	600	3,784	1.4310	1509,73	201	399	78,6 \| 80,7 \| 75,0 \| 80,0
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	75,7 \| 81,6 \| 61,0 \| 84,5
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	92,1 \| 96,1 \| 87,0 \| 93,3
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	78,4 \| 87,4 \| 67,9 \| 80,0
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	84,6 \| 89,4 \| 84,7 \| 79,6
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	80,3 \| 89,5 \| 83,8 \| 67,6
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	69,6 \| 85,3 \| 72,2 \| 51,2
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	62,8 \| 85,1 \| 65,2 \| 38,2

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-424

Pays d'origine: DE, German; Ressort de compression VD-424
