Ressort de compression VD-369 Acier inoxydable Ø 6,3 x 80 x 720 mm

Prix échelonnés - Ressort de compression VD-369

Quantité	Prix unitaire [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7200 EUR
175	6,7200 EUR
250	6,7200 EUR
350	6,7200 EUR

Ressort de compression Acheter

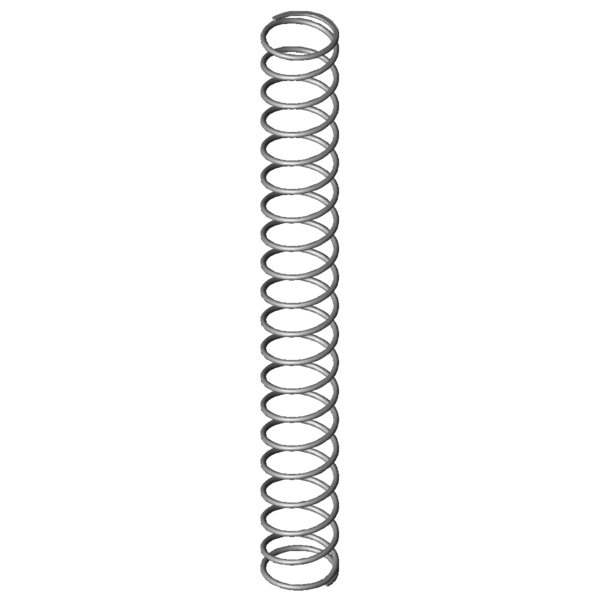

Image du produit Ressort de compression VD-369

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-369

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	86,3	mm	diamètre extérieur d'enroulement
Dd	72	mm	diamètre maximal du mandrin
Dh	88,7	mm	diamètre minimum de la douille
L0	720	mm	longueur libre
Lk	612,3	mm	longueur de flambage
Fn	801,833	N	force maximum en cas de charge statique
Ln	169	mm	longueur minimum en cas de charge statique
sn	551	mm	flexion maximum en cas de charge statique
Fndyn	745,8	N	force maximum pour charge dynamique
Lndyn	207,5	mm	longueur minimum pour utilisation dynamique
shdyn	104,57	mm	course maximum en cas d'utilisation dynamique
S	38,578	mm	pas, écart de milieu du fil à milieu du fil
n	18,5	nombre	de spires utiles
nt		nombre	total de spires
R	1,455	N/mm	raideur du ressort
Masse	1269,5364	g	masse d'un ressort
Fntol	42,9	N	tolérance (+/-) pour force maximum statique
Fndtol	42,4	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	17,08	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AX	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-369 Acier inoxydable Ø 6,3 x 80 x 720 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-369 Acier inoxydable Ø 6,3 x 80 x 720 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-369 Acier inoxydable Ø 6,3 x 80 x 720 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-369 Acier inoxydable Ø 6,3 x 80 x 720 mm

calcul du chemin de force Ressort de compression VD-369

Formulaire de demande Ressort de compression VD-369 Acier inoxydable Ø 6,3 x 80 x 720 mm

Formulaire de demande Ressort de compression VD-369

Ressorts de compression similaires pour Ressort de compression VD-369 Acier inoxydable Ø 6,3 x 80 x 720 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369	1.4310	6,3	86,3	720	801,833	169	551	18,5	1,455	100,0 \| 100,0 \| 100,0 \| 100,0
D-369A	EN 10270-1	6,3	86,3	720	720,488	202,81	517,19	22,5	1,393	95,9 \| 100,0 \| 91,9 \| 95,7
D-369	EN 10270-1	6,3	86,3	720	933,562	169	551	18,5	1,694	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	57,9 \| 76,6 \| 62,4 \| 34,5
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	53,9 \| 71,0 \| 51,0 \| 39,7
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	68,4 \| 89,9 \| 70,8 \| 44,6
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	64,4 \| 81,3 \| 66,4 \| 45,4
VD-339Z	85	691	0,689	1.4310	390,027	125,01	565,99	70,5 \| 91,3 \| 73,0 \| 47,4
VD-364E	95	763	0,721	1.4310	449,879	138,64	624,36	70,8 \| 90,8 \| 72,2 \| 49,5
VD-364V	105	798	0,925	1.4310	593,806	155,97	642,03	78,1 \| 90,8 \| 79,9 \| 63,6
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	70,3 \| 79,8 \| 64,2 \| 66,8
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	70,8 \| 79,1 \| 55,9 \| 77,3
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	74,9 \| 81,2 \| 62,8 \| 80,8
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	78,4 \| 79,8 \| 74,2 \| 81,2
VD-369A	86,3	720	1,197	1.4310	618,824	202,81	517,19	89,2 \| 100,0 \| 85,5 \| 82,2
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	75,7 \| 78,7 \| 52,3 \| 96,0
VD-369	86,3	720	1,455	1.4310	801,833	169	551	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	78,5 \| 80,5 \| 73,5 \| 81,5
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	78,1 \| 81,6 \| 77,6 \| 75,1
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	69,3 \| 83,6 \| 51,3 \| 73,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	80,2 \| 89,4 \| 83,7 \| 67,6
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	72,7 \| 83,2 \| 75,5 \| 59,4
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	70,5 \| 82,1 \| 74,8 \| 54,8
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	67,1 \| 79,3 \| 71,4 \| 50,8
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	67,5 \| 83,2 \| 70,4 \| 48,8
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	67,2 \| 80,4 \| 73,5 \| 47,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	67,0 \| 83,1 \| 71,9 \| 45,9
VD-399	88	600	3,784	1.4310	1509,73	201	399	62,6 \| 86,7 \| 62,8 \| 38,5
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	57,3 \| 80,0 \| 61,1 \| 30,8
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	53,7 \| 76,7 \| 54,8 \| 29,6
VD-398	88	410	5,6	1.4310	1506,4	141	269	51,6 \| 77,9 \| 51,0 \| 26,0
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	45,1 \| 78,0 \| 41,6 \| 15,8

Nombre de ressorts métalliques similaires: 28

Numéro de tarif douanier: 73202081; Ressort de compression VD-369

Pays d'origine: DE, German; Ressort de compression VD-369

Image du produit - Ressorts de compression VD-369

QR-Code: Ressort de compression VD-369

QR-Code - Ressorts de compression - VD-369 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-369.html
