Ressort de compression VD-364R-53 Acier inoxydable Ø 6 x 109 x 725 mm

Prix échelonnés - Ressort de compression VD-364R-53

Quantité Prix unitaire [EUR]
1 39,1400 EUR
2 31,1800 EUR
3 30,5900 EUR
7 27,6100 EUR
17 25,4600 EUR
37 24,0000 EUR
75 23,1400 EUR
125 23,1400 EUR
175 23,1400 EUR
250 23,1400 EUR
350 23,1400 EUR

Ressort de compression Acheter

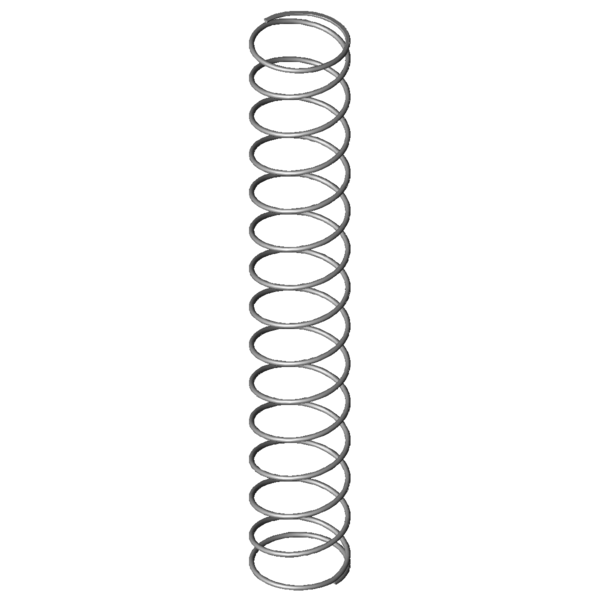

Image du produit Ressort de compression VD-364R-53
Image du produit Ressort de compression VD-364R-53
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-53

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 109 mm diamètre d'enroulement moyen
De 115 mm diamètre extérieur d'enroulement
Dd 100 mm diamètre maximal du mandrin
Dh 121 mm diamètre minimum de la douille
L0 725 mm longueur libre
Lk 503,52 mm longueur de flambage
Fn 378,674 N force maximum en cas de charge statique
Ln 141,2 mm longueur minimum en cas de charge statique
sn 583,8 mm flexion maximum en cas de charge statique
Fndyn 363,041 N force maximum pour charge dynamique
Lndyn 165,3 mm longueur minimum pour utilisation dynamique
shdyn 285,1 mm course maximum en cas d'utilisation dynamique
S 53,259 mm pas, écart de milieu du fil à milieu du fil
n 13,5 nombre de spires utiles
nt nombre total de spires
R 0,649 N/mm raideur du ressort
Masse 1186,2628 g masse d'un ressort
Fntol 32,65 N tolérance (+/-) pour force maximum statique
Fndtol 31,06 N tolérance (+/-) pour force maximum dynamique
Detol 2,2 mm tolérance (+/-) du diamètre extérieur
L0tol 32,73 mm tolérance (+/-) pour longueur libre
Groupe de prix #BE - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-53 Acier inoxydable Ø 6 x 109 x 725 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-53 Acier inoxydable Ø 6 x 109 x 725 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-53 Acier inoxydable Ø 6 x 109 x 725 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-53 Acier inoxydable Ø 6 x 109 x 725 mm

calcul du chemin de force Ressort de compression VD-364R-53

Formulaire de demande Ressort de compression VD-364R-53 Acier inoxydable Ø 6 x 109 x 725 mm

Formulaire de demande Ressort de compression VD-364R-53

Ressorts de compression similaires pour Ressort de compression VD-364R-53 Acier inoxydable Ø 6 x 109 x 725 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-53 1.4310 6 115 725 378,674 141,2 583,8 13,5 0,649 100,0 | 100,0 | 100,0 | 100,0
D-364R-53 EN 10270-1 6 115 725 440,884 141,2 583,8 13,5 0,755 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-313V 70 613 0,503 1.4310 257,107 101,52 511,48 75,3 | 70,7 | 77,8 | 77,5
VD-364R-53 115 725 0,649 1.4310 378,674 141,2 583,8 100,0 | 100,0 | 100,0 | 100,0
VD-339J 75 615 0,661 1.4310 332,691 111,4 503,6 86,8 | 75,0 | 87,1 | 98,2
VD-339Z 85 691 0,689 1.4310 390,027 125,01 565,99 91,8 | 84,2 | 97,0 | 94,1
VD-364E 95 763 0,721 1.4310 449,879 138,64 624,36 89,5 | 89,8 | 88,8 | 90,0
VD-364V 105 798 0,925 1.4310 593,806 155,97 642,03 80,0 | 92,5 | 77,4 | 70,1
VD-389E 120 908 0,939 1.4310 687,838 175,76 732,24 74,5 | 87,1 | 67,4 | 69,1
VD-364R-52 115 465 1,03 1.4310 382,871 93,35 371,65 77,4 | 88,0 | 81,3 | 63,0
VD-364D 95 472 1,176 1.4310 449,993 89,23 382,77 69,9 | 79,8 | 74,9 | 55,2
VD-369A 86,3 720 1,197 1.4310 618,824 202,81 517,19 73,0 | 89,9 | 74,9 | 54,2
VD-369 86,3 720 1,455 1.4310 801,833 169 551 68,4 | 89,9 | 70,8 | 44,6
VD-364U 105 494 1,509 1.4310 593,845 100,47 393,53 64,5 | 84,9 | 65,6 | 43,0
VD-389D 120 562 1,533 1.4310 687,936 113,14 448,86 64,9 | 86,4 | 66,0 | 42,3
VD-389E-16 105 500 1,786 1.4310 649,643 136,2 363,8 59,5 | 82,0 | 60,3 | 36,3
VD-394 108 835 1,937 1.4310 1204,054 213,49 621,51 60,5 | 85,2 | 62,7 | 33,5
VD-368 86,3 490 2,154 1.4310 800,599 118,27 371,73 55,0 | 79,3 | 55,5 | 30,1
VD-414C 150 658 2,156 1.4310 1109,069 143,53 514,47 56,4 | 78,0 | 61,1 | 30,1
Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-53

Pays d'origine: DE, German; Ressort de compression VD-364R-53

Image du produit - Ressorts de compression VD-364R-53

Image du produit - Ressorts de compression VD-364R-53

QR-Code: Ressort de compression VD-364R-53

QR-Code - Ressorts de compression - VD-364R-53 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-53.html
