Ressort de compression VD-389E-16 Acier inoxydable Ø 7 x 98 x 500 mm

Prix échelonnés - Ressort de compression VD-389E-16

Quantité	Prix unitaire [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Ressort de compression Acheter

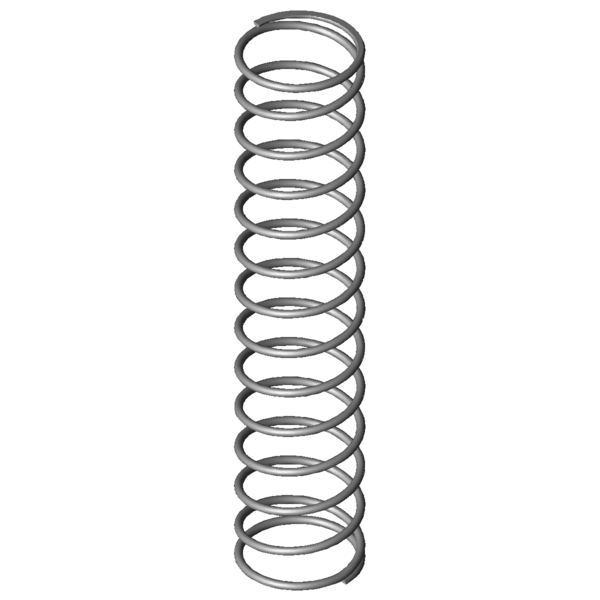

Image du produit Ressort de compression VD-389E-16

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389E-16

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	98	mm	diamètre d'enroulement moyen
De	105	mm	diamètre extérieur d'enroulement
Dd	89,3	mm	diamètre maximal du mandrin
Dh	108,3	mm	diamètre minimum de la douille
L0	500	mm	longueur libre
Lk		mm	longueur de flambage
Fn	649,643	N	force maximum en cas de charge statique
Ln	136,2	mm	longueur minimum en cas de charge statique
sn	363,8	mm	flexion maximum en cas de charge statique
Fndyn	616,071	N	force maximum pour charge dynamique
Lndyn	155	mm	longueur minimum pour utilisation dynamique
shdyn	152,6	mm	course maximum en cas d'utilisation dynamique
S	39,44	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	1,786	N/mm	raideur du ressort
Masse	1358,0331	g	masse d'un ressort
Fntol	45,03	N	tolérance (+/-) pour force maximum statique
Fndtol	48,7	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	19	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BG	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389E-16 Acier inoxydable Ø 7 x 98 x 500 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389E-16 Acier inoxydable Ø 7 x 98 x 500 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389E-16 Acier inoxydable Ø 7 x 98 x 500 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389E-16 Acier inoxydable Ø 7 x 98 x 500 mm

calcul du chemin de force Ressort de compression VD-389E-16

Formulaire de demande Ressort de compression VD-389E-16 Acier inoxydable Ø 7 x 98 x 500 mm

Formulaire de demande Ressort de compression VD-389E-16

Ressorts de compression similaires pour Ressort de compression VD-389E-16 Acier inoxydable Ø 7 x 98 x 500 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389E-16	1.4310	7	105	500	649,643	136,2	363,8	12,5	1,786	100,0 \| 100,0 \| 100,0 \| 100,0
D-389E-16	EN 10270-1	7	105	500	756,827	135,98	364,02	12,5	2,079	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	56,5 \| 74,1 \| 63,1 \| 32,3
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	75,4 \| 90,0 \| 78,4 \| 57,7
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	73,4 \| 79,3 \| 77,8 \| 63,0
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	78,6 \| 87,8 \| 82,2 \| 65,8
VD-339Z-04	75	430	1,181	1.4310	384,903	104,1	325,91	72,3 \| 76,3 \| 74,4 \| 66,1
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	83,9 \| 90,1 \| 80,1 \| 81,5
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	90,9 \| 96,3 \| 91,9 \| 84,5
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	88,6 \| 92,2 \| 87,7 \| 85,8
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	87,5 \| 90,1 \| 89,5 \| 82,9
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	81,2 \| 85,3 \| 85,4 \| 72,9
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	76,1 \| 82,7 \| 76,9 \| 68,5
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	80,6 \| 90,0 \| 83,7 \| 68,0
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	73,3 \| 88,0 \| 64,7 \| 67,3
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	77,3 \| 84,2 \| 82,3 \| 65,3
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	74,4 \| 90,8 \| 70,2 \| 62,3
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	74,7 \| 85,3 \| 78,9 \| 59,9
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	74,3 \| 87,6 \| 76,7 \| 58,6
VD-399	88	600	3,784	1.4310	1509,73	201	399	66,4 \| 84,9 \| 67,1 \| 47,2
VD-394D	98	400	3,933	1.4310	1002,93	145	255	66,6 \| 86,9 \| 67,4 \| 45,4
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	66,5 \| 85,8 \| 69,2 \| 44,7
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	65,4 \| 87,6 \| 66,1 \| 42,4
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	63,8 \| 89,1 \| 66,0 \| 36,3
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	59,6 \| 81,1 \| 61,5 \| 36,2

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-389E-16

Pays d'origine: DE, German; Ressort de compression VD-389E-16
