Ressort de compression VD-414D-16 Acier inoxydable Ø 9 x 126 x 515 mm

Prix échelonnés - Ressort de compression VD-414D-16

Quantité	Prix unitaire [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Ressort de compression Acheter

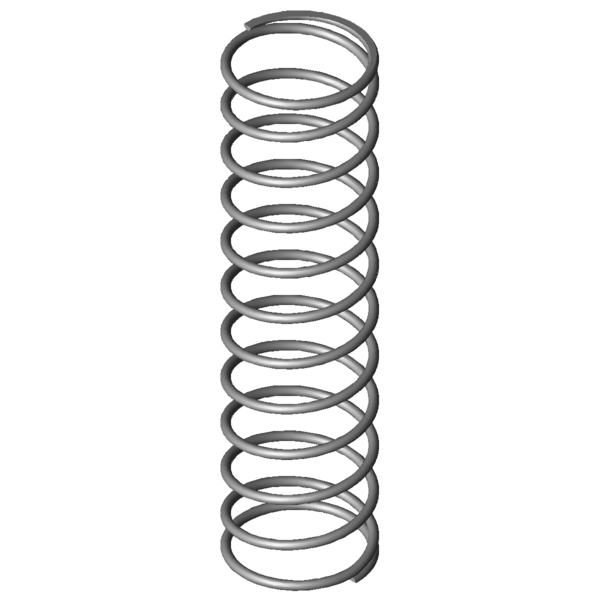

Image du produit Ressort de compression VD-414D-16

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414D-16

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	126	mm	diamètre d'enroulement moyen
De	135	mm	diamètre extérieur d'enroulement
Dd	114,5	mm	diamètre maximal du mandrin
Dh	138,74	mm	diamètre minimum de la douille
L0	515	mm	longueur libre
Lk		mm	longueur de flambage
Fn	998,178	N	force maximum en cas de charge statique
Ln	149,8	mm	longueur minimum en cas de charge statique
sn	365,2	mm	flexion maximum en cas de charge statique
Fndyn	945,7	N	force maximum pour charge dynamique
Lndyn	169	mm	longueur minimum pour utilisation dynamique
shdyn	138,5	mm	course maximum en cas d'utilisation dynamique
S	48,19	mm	pas, écart de milieu du fil à milieu du fil
n	10,5	nombre	de spires utiles
nt		nombre	total de spires
R	2,733	N/mm	raideur du ressort
Masse	2488,2028	g	masse d'un ressort
Fntol	70,44	N	tolérance (+/-) pour force maximum statique
Fndtol	69,6	N	tolérance (+/-) pour force maximum dynamique
Detol	2,3	mm	tolérance (+/-) du diamètre extérieur
L0tol	20	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BG	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414D-16 Acier inoxydable Ø 9 x 126 x 515 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414D-16 Acier inoxydable Ø 9 x 126 x 515 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414D-16 Acier inoxydable Ø 9 x 126 x 515 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414D-16 Acier inoxydable Ø 9 x 126 x 515 mm

calcul du chemin de force Ressort de compression VD-414D-16

Formulaire de demande Ressort de compression VD-414D-16 Acier inoxydable Ø 9 x 126 x 515 mm

Formulaire de demande Ressort de compression VD-414D-16

Ressorts de compression similaires pour Ressort de compression VD-414D-16 Acier inoxydable Ø 9 x 126 x 515 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414D-16	1.4310	9	135	515	998,178	149,8	365,2	10,5	2,733	100,0 \| 100,0 \| 100,0 \| 100,0
D-414D-16	EN 10270-1	9	135	515	1162,387	149,73	365,27	10,5	3,182	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	47,4 \| 63,9 \| 57,0 \| 21,1
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	62,2 \| 80,7 \| 68,3 \| 37,7
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	58,5 \| 67,2 \| 67,1 \| 41,1
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	62,5 \| 74,4 \| 70,2 \| 43,0
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	65,6 \| 76,4 \| 67,3 \| 53,2
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	70,9 \| 81,2 \| 76,1 \| 55,2
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	72,4 \| 86,1 \| 75,1 \| 56,1
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	77,3 \| 84,2 \| 82,3 \| 65,3
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	81,5 \| 76,4 \| 89,2 \| 78,8
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	82,9 \| 89,4 \| 80,5 \| 78,9
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	81,0 \| 72,8 \| 80,5 \| 89,6
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	81,3 \| 77,0 \| 70,0 \| 96,9
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	86,5 \| 83,5 \| 78,9 \| 97,1
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	88,8 \| 86,4 \| 84,8 \| 95,3
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	86,8 \| 72,8 \| 95,8 \| 91,7
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	88,5 \| 94,2 \| 90,3 \| 81,0
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	76,1 \| 88,2 \| 64,0 \| 76,3
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	82,6 \| 88,5 \| 85,8 \| 73,4
VD-399	88	600	3,784	1.4310	1509,73	201	399	77,0 \| 80,0 \| 78,8 \| 72,2
VD-394D	98	400	3,933	1.4310	1002,93	145	255	78,0 \| 79,7 \| 84,7 \| 69,5
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	81,3 \| 92,7 \| 82,8 \| 68,4
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	75,6 \| 81,5 \| 80,6 \| 64,8
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	74,1 \| 90,4 \| 76,3 \| 55,6
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	72,6 \| 88,2 \| 74,4 \| 55,3
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	71,1 \| 84,8 \| 76,0 \| 52,4
VD-417	135	475	5,271	1.4310	1800,318	133,42	341,58	73,5 \| 94,1 \| 74,5 \| 51,9
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	65,0 \| 89,5 \| 66,3 \| 39,0
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	58,4 \| 83,7 \| 58,0 \| 33,6

Nombre de ressorts métalliques similaires: 28

Numéro de tarif douanier: 73202081; Ressort de compression VD-414D-16

Pays d'origine: DE, German; Ressort de compression VD-414D-16

Image du produit - Ressorts de compression VD-414D-16

QR-Code: Ressort de compression VD-414D-16

QR-Code - Ressorts de compression - VD-414D-16 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-414d-16.html
