Ressort de compression VD-417 Acier inoxydable Ø 10 x 125 x 475 mm

Prix échelonnés - Ressort de compression VD-417

Quantité	Prix unitaire [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,9000 EUR
175	26,9000 EUR
250	26,9000 EUR
350	26,9000 EUR

Ressort de compression Acheter

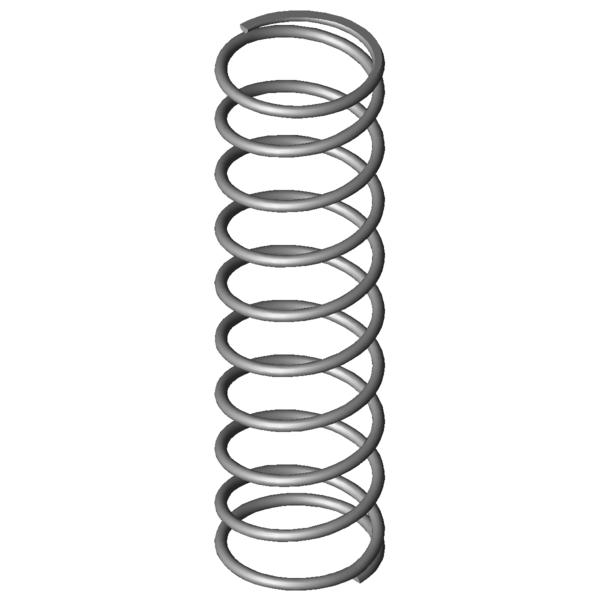

Image du produit Ressort de compression VD-417

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-417

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	125	mm	diamètre d'enroulement moyen
De	135	mm	diamètre extérieur d'enroulement
Dd	112	mm	diamètre maximal du mandrin
Dh	140	mm	diamètre minimum de la douille
L0	475	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1800,318	N	force maximum en cas de charge statique
Ln	133,42	mm	longueur minimum en cas de charge statique
sn	341,58	mm	flexion maximum en cas de charge statique
Fndyn	1725,432	N	force maximum pour charge dynamique
Lndyn	147,63	mm	longueur minimum pour utilisation dynamique
shdyn	44,76	mm	course maximum en cas d'utilisation dynamique
S	54,706	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,271	N/mm	raideur du ressort
Masse	2559,8794	g	masse d'un ressort
Fntol	102	N	tolérance (+/-) pour force maximum statique
Fndtol	100	N	tolérance (+/-) pour force maximum dynamique
Detol	1,9	mm	tolérance (+/-) du diamètre extérieur
L0tol	11,54	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BF	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-417 Acier inoxydable Ø 10 x 125 x 475 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-417 Acier inoxydable Ø 10 x 125 x 475 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-417 Acier inoxydable Ø 10 x 125 x 475 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-417 Acier inoxydable Ø 10 x 125 x 475 mm

calcul du chemin de force Ressort de compression VD-417

Formulaire de demande Ressort de compression VD-417 Acier inoxydable Ø 10 x 125 x 475 mm

Formulaire de demande Ressort de compression VD-417

Ressorts de compression similaires pour Ressort de compression VD-417 Acier inoxydable Ø 10 x 125 x 475 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-417	1.4310	10	135	475	1800,318	133,42	341,58	8,5	5,271	100,0 \| 100,0 \| 100,0 \| 100,0
D-417	EN 10270-1	10	135	475	2096,084	133,42	341,58	8,5	6,136	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	59,7 \| 73,8 \| 55,5 \| 49,8
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	61,2 \| 76,2 \| 57,1 \| 50,2
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	73,5 \| 94,1 \| 74,5 \| 51,9
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	69,9 \| 81,1 \| 74,1 \| 54,4
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	63,7 \| 72,7 \| 60,5 \| 57,8
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	76,4 \| 93,2 \| 72,1 \| 64,1
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	80,5 \| 89,6 \| 83,9 \| 68,0
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	77,5 \| 87,3 \| 74,5 \| 70,6
VD-394D	98	400	3,933	1.4310	1002,93	145	255	72,9 \| 78,9 \| 65,2 \| 74,6
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	83,1 \| 91,9 \| 81,4 \| 75,9
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	78,4 \| 80,7 \| 74,6 \| 80,0
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	91,1 \| 84,5 \| 95,7 \| 93,3
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	85,8 \| 87,0 \| 76,6 \| 93,7
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	79,4 \| 83,0 \| 56,2 \| 99,0
VD-417	135	475	5,271	1.4310	1800,318	133,42	341,58	100,0 \| 100,0 \| 100,0 \| 100,0
VD-398	88	410	5,6	1.4310	1506,4	141	269	84,2 \| 77,2 \| 81,2 \| 94,1
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	84,9 \| 92,2 \| 87,1 \| 75,3
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	78,6 \| 88,8 \| 82,3 \| 64,7
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	72,8 \| 84,9 \| 76,3 \| 57,1
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	69,3 \| 84,7 \| 72,0 \| 51,2

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-417

Pays d'origine: DE, German; Ressort de compression VD-417
