Ressort de compression VD-429 Acier inoxydable Ø 10 x 80 x 540 mm

Prix échelonnés - Ressort de compression VD-429

Quantité	Prix unitaire [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Ressort de compression Acheter

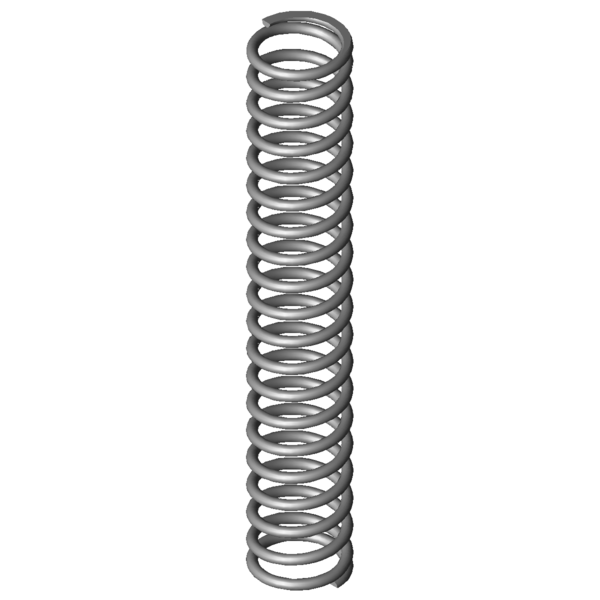

Image du produit Ressort de compression VD-429

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-429

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	90	mm	diamètre extérieur d'enroulement
Dd	68	mm	diamètre maximal du mandrin
Dh	93	mm	diamètre minimum de la douille
L0	540	mm	longueur libre
Lk	381,16	mm	longueur de flambage
Fn	2759,686	N	force maximum en cas de charge statique
Ln	241,26	mm	longueur minimum en cas de charge statique
sn	298,74	mm	flexion maximum en cas de charge statique
Fndyn	2592,206	N	force maximum pour charge dynamique
Lndyn	259,39	mm	longueur minimum pour utilisation dynamique
shdyn	35,4	mm	course maximum en cas d'utilisation dynamique
S	28,649	mm	pas, écart de milieu du fil à milieu du fil
n	18,5	nombre	de spires utiles
nt		nombre	total de spires
R	9,238	N/mm	raideur du ressort
Masse	3198,6303	g	masse d'un ressort
Fntol	139	N	tolérance (+/-) pour force maximum statique
Fndtol	136	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	8,51	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BG	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-429 Acier inoxydable Ø 10 x 80 x 540 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-429 Acier inoxydable Ø 10 x 80 x 540 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-429 Acier inoxydable Ø 10 x 80 x 540 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-429 Acier inoxydable Ø 10 x 80 x 540 mm

calcul du chemin de force Ressort de compression VD-429

Formulaire de demande Ressort de compression VD-429 Acier inoxydable Ø 10 x 80 x 540 mm

Formulaire de demande Ressort de compression VD-429

Ressorts de compression similaires pour Ressort de compression VD-429 Acier inoxydable Ø 10 x 80 x 540 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-429	1.4310	10	90	540	2759,686	241,26	298,74	18,5	9,238	100,0 \| 100,0 \| 100,0 \| 100,0
D-429	EN 10270-1	10	90	540	3213,064	241,26	298,74	18,5	10,755	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	51,6 \| 82,8 \| 52,8 \| 19,3
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	48,5 \| 75,5 \| 48,5 \| 21,6
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	53,7 \| 83,2 \| 54,7 \| 23,3
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	55,3 \| 77,5 \| 61,9 \| 26,5
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	55,4 \| 83,0 \| 54,4 \| 28,7
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	58,1 \| 86,0 \| 57,4 \| 31,0
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	57,3 \| 77,5 \| 62,2 \| 32,3
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	57,2 \| 80,4 \| 58,2 \| 33,0
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	56,2 \| 74,9 \| 59,4 \| 34,3
VD-399	88	600	3,784	1.4310	1509,73	201	399	65,0 \| 89,3 \| 64,8 \| 41,0
VD-394D	98	400	3,933	1.4310	1002,93	145	255	61,8 \| 82,0 \| 60,9 \| 42,6
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	73,4 \| 92,8 \| 74,3 \| 53,2
VD-398	88	410	5,6	1.4310	1506,4	141	269	72,5 \| 84,6 \| 72,3 \| 60,6
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	84,8 \| 91,5 \| 87,2 \| 75,8
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	100,0 \| 100,0 \| 100,0 \| 100,0
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	80,1 \| 89,5 \| 83,2 \| 67,6

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-429

Pays d'origine: DE, German; Ressort de compression VD-429
